通讯设备多工位长条压合固定支座

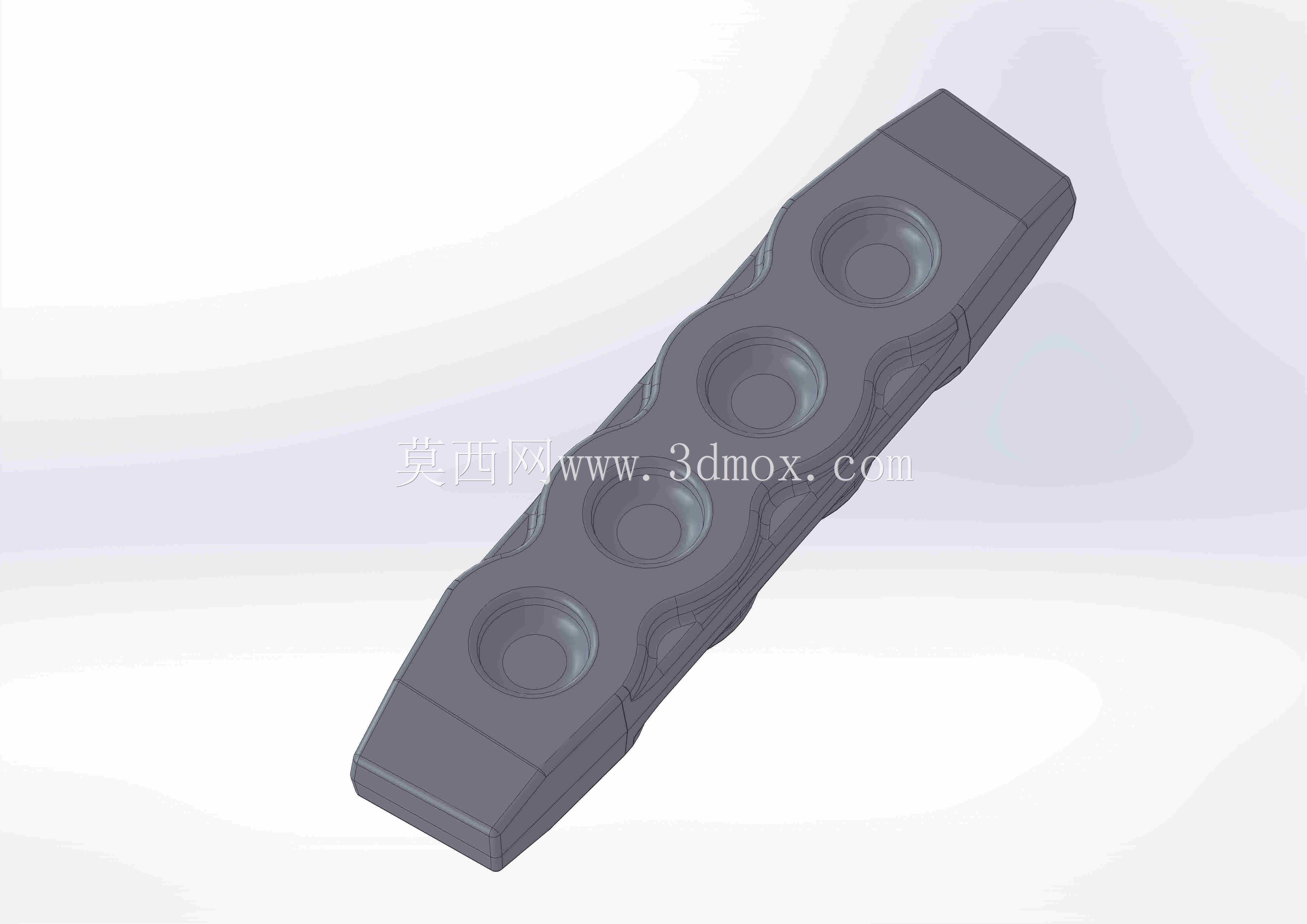

　　该长条式固定支座主要面向通讯终端组装、小型电子零部件压合定位以及便携设备内部模组限位场景，在产线工装里承担多点位同步承托与侧向约束的作用。零件整体呈狭长对称布局，主体沿长度方向依次排布四个内凹圆形承窝，承窝轴线垂直于零件主平面，用于对应圆柱状触点、胶垫预定位柱或者小型按键模组的预装位，两端做收窄斜切处理，端部预留平直贴合面，可直接嵌入工装底座的开槽内，不需要额外增加复杂锁紧结构即可完成初定位。

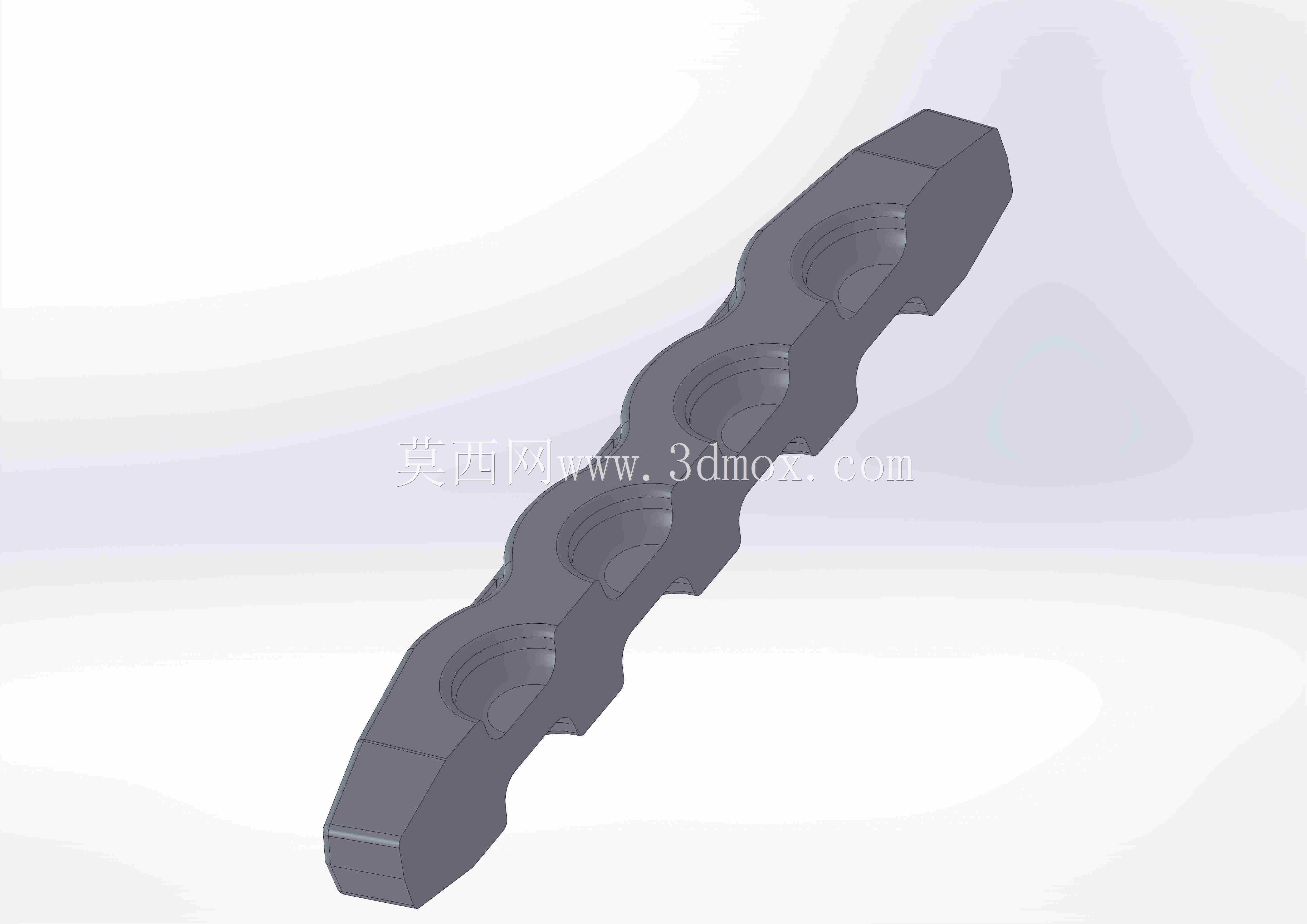

　　从结构受力角度看，支座主体采用等厚基体加局部下沉窝孔的设计，窝孔周边保留连续环形凸边，压合工况下外力沿窝孔轴线传递至基体底面，环形壁能够分散局部接触应力，避免薄壳区域出现压陷变形。相邻窝孔之间的基体侧面做内凹圆弧过渡，一方面减少长条零件的整体材料占用，另一方面让相邻工位之间形成柔性卸力槽，当某一个工位承受偏载时，变形不会直接刚性传递到其余工位，降低多点位压合时的互相干涉。零件两端的斜切段并非单纯外观造型，其斜面与工装侧壁的导向斜面配合，装配时可自动修正支座放入槽位的横向偏差，端部平直端面则承担轴向止挡功能，限制长条支座沿长度方向的窜动。

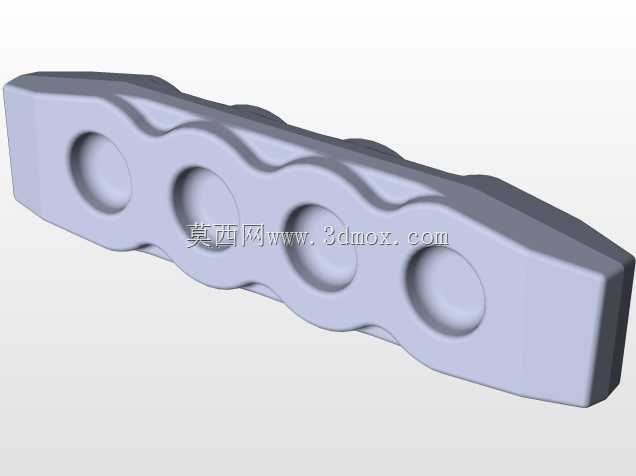

　　实际建模过程中，先以底面为装配基准拉伸出主体等厚胚体，再对两端轮廓做斜切拔模处理，保证零件从模具中脱出时侧壁无倒扣；四个圆形承窝采用同轴旋转切除生成，窝底预留薄型承托壁，窝口边缘做小半径圆角，避免操作人员取放工件时被锐边划伤，同时消除塑胶成型时窝口位置的应力集中。侧面的波浪形内凹轮廓通过双向样条曲线裁切后做全周边圆角过渡，所有外露棱边均统一设置工艺圆角，既符合手持工装配件的安全设计要求，也能让注塑充模时料流在狭长型腔内流动更顺畅，减少长条件末端缺胶、翘曲的成型缺陷。

　　安装边界方面，该支座底面为全平面设计，可完全贴合工装基板的安装平面，依靠两端斜切导向面放入预设的长条凹槽后，侧面凹槽可对应工装内的弹性卡珠完成侧向卡紧，不需要在支座本体上额外加工螺丝过孔，避免孔位破坏四个承窝的布局空间。零件的宽度方向尺寸适配通讯产品组装工位的常见排距，四个承窝的中心间距按照小尺寸模组的并排排布规律设定，单次放入支座即可同时完成四个工件的预定位，压合工序结束后可直接沿长度方向抽出支座，快速更换不同窝孔规格的同系列固定件。

　　在功能拓展上，该支座既可以作为压合工装的下承托件，配合上模的压头完成硅胶垫、导电按键的装配，也可以直接作为便携通讯设备内部的缓冲固定架，四个窝孔对应内置的缓冲垫或者磁吸组件，长条外形贴合设备中框的内部狭长空间，两端斜切结构避让中框内部的加强筋，侧面波浪轮廓在减轻自重的同时预留了布线间隙，方便细小排线从支座侧边通过，不会被硬质支座挤压破损。整个结构没有复杂的异形曲面和特殊配合公差，常规数控加工或者注塑成型均可实现，结构设计在保证定位刚性的前提下兼顾了成型工艺性与装配便捷性。
