通讯设备用150-150规格制动杠杆结构

　　该制动杠杆属于通讯工装与小型制动机构中的传力铰接构件，整体围绕150mm与150mm两段力臂关系建立几何关系，适用于通讯架设工具、便携牵引设备、手动锁止机构以及小型操作台制动单元。构件在装配中承担把外部扳动或牵拉动作转化为制动块压紧、锁止销推入或连杆张紧的作用，其受力路径直接决定操作手感和制动可靠性。

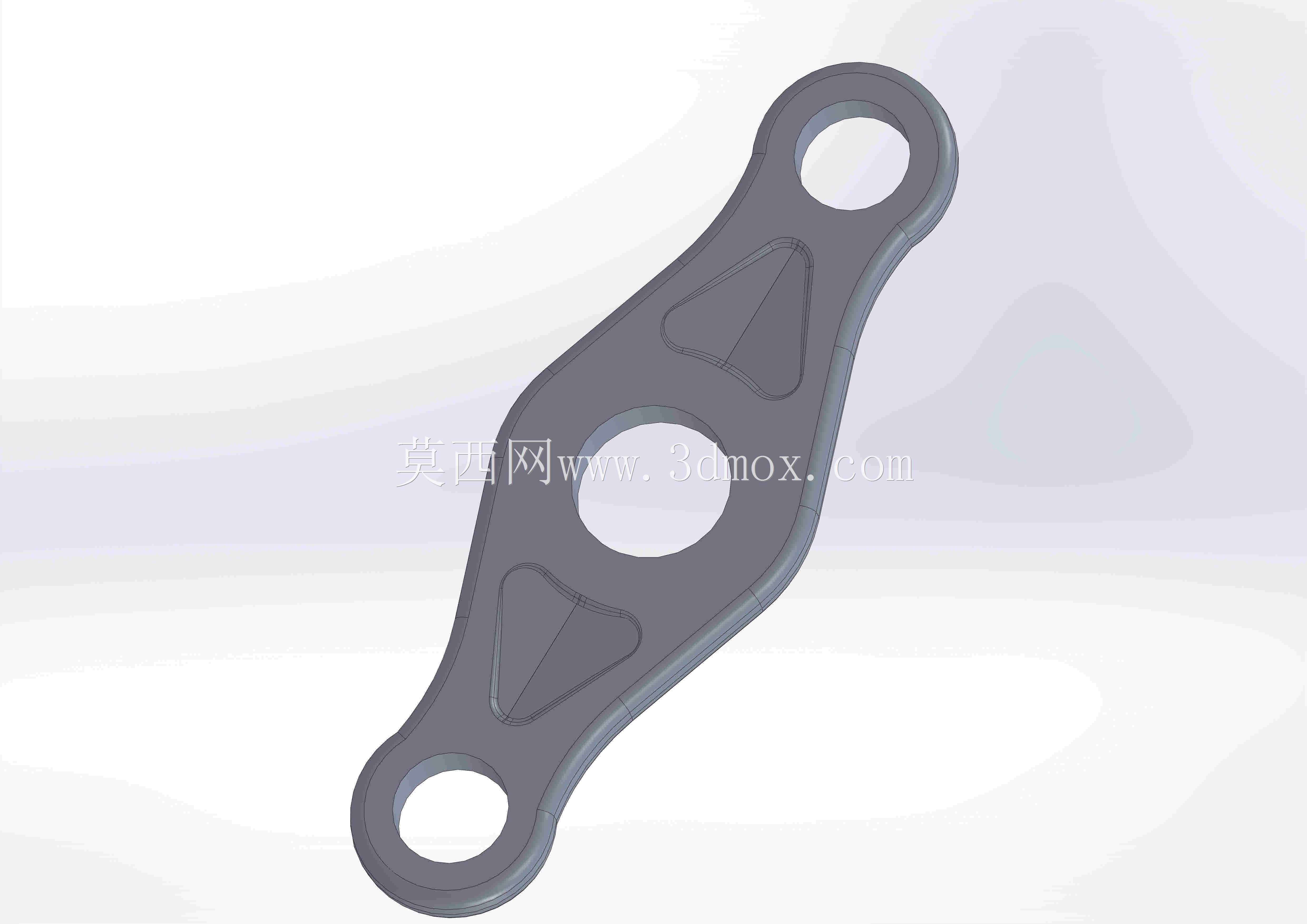

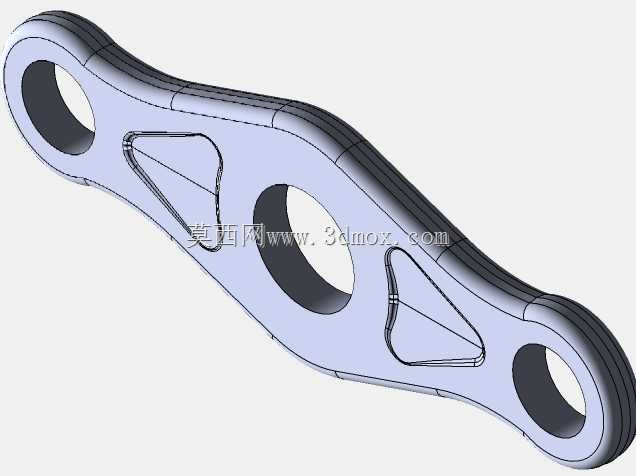

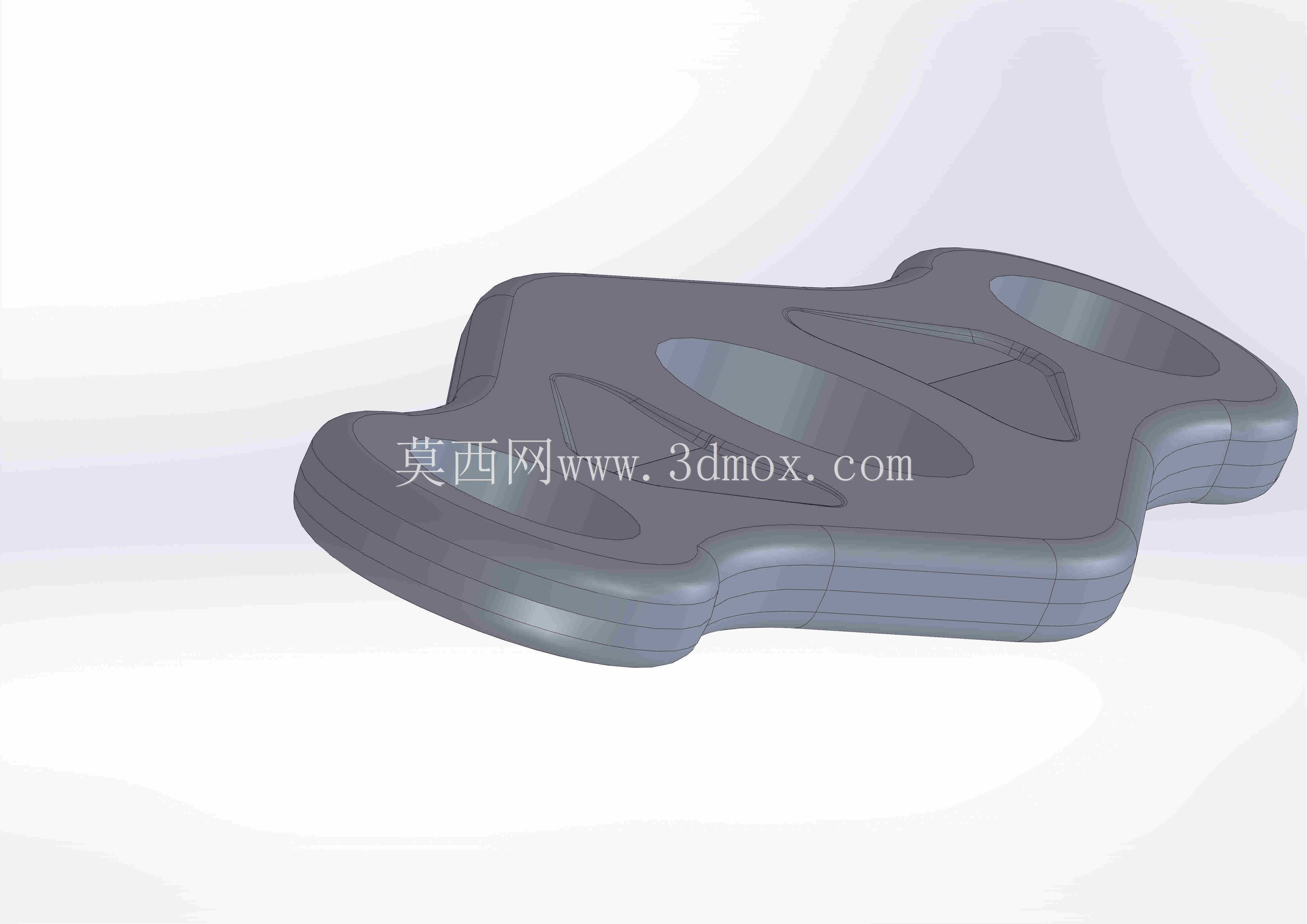

　　从实际使用场景看，这类杆件常布置在人手可触及的操作侧，一端通过销轴与机架支座连接，另一端与拉索、拉杆或制动蹄片相接。操作人员施加较小的扳动力后，杠杆绕主铰接点转动，利用两段臂长形成力矩放大，使末端执行件获得足够的压紧力。在通讯工具类设备中，机构空间通常比较紧凑，外壳、线缆和相邻支架会限制杆件外轮廓，因此该模型在外形上采用窄长板式主体，并在转折处设置加强轮廓，避免运动过程中与周边零件发生干涉。

　　结构设计的重点集中在三个部位。第一是主铰接孔区域，孔位需要承受反复摆动带来的剪切和挤压，建模时孔壁周围保留了较厚的实体材料，外缘通过圆滑过渡分散应力，避免尖角造成疲劳裂纹。第二是远端连接部位，该部位与牵引或制动执行件相连，接触面需要保证销轴穿装后转动顺畅，因此孔轴线与主铰接孔轴线保持平行，端部形状按照装配间隙进行收束。第三是杆身过渡区，构件并非简单等截面直杆，而是根据力流方向形成局部加厚和侧向弯折，既提高抗弯能力，也让整体重量控制在手动操作可接受的范围内。

　　外形尺寸方面，模型以150-150的臂长关系为核心，两个关键连接点之间的距离决定了机构的输入与输出力矩比例。安装边界需要同时校核回转半径、杆体宽度和端部厚度：主孔中心到远端孔中心构成主要运动半径，杆身在绕主孔摆动时，最外侧轮廓不能侵入机架侧板；连接端的厚度要与叉座、衬套或垫片宽度匹配，过厚会导致装配困难，过薄则会在侧向受力时产生偏摆。若用于通讯架设辅助装置，还应考虑现场快速拆装需求，销轴端部通常配合开口销、卡簧或锁紧螺母，杆件孔口应留出装拆工具的操作空间。

　　从功能特性上看，该构件兼顾传力、导向和限位。正常制动时，杆体把手动输入传递到执行端；松开操作时，机构在复位弹簧或拉索回弹力作用下反向转动，杆件需要保持稳定姿态，不能因惯性越过设计角度。为满足这一点，模型上的转折面可与限位块配合，在极限角度形成机械止挡，减少制动片过度张开或锁止销超行程的风险。杆体表面的连续曲面并非单纯造型处理，而是对应锻造、冲压或铣削加工后的实体形态，圆角位置有利于降低热处理和载荷循环中的应力集中。

　　三维建模时，应先确定两个铰接孔的中心距和相对高度，再以孔轴线为基准建立杆身中心线。主体轮廓可通过拉伸形成毛坯，随后对连接端、加强区和侧向折弯进行切除或加厚。孔位尺寸需与选用的销轴、衬套和配合公差一致，转动副处建议保留均匀间隙，固定连接处则可按稍紧过渡处理。装配校核不能只看静止状态，应让杆件在整个摆动角度内运动，检查杆身与机架、弹簧、拉索端头以及操作者握持区域之间的最小距离。

　　在选材与工艺层面，这类制动杆可采用中碳钢锻造后机加工，也可根据载荷等级选用合金结构钢或高强度铝合金。钢制件适合频繁制动和较大锁紧力场景，关键孔位可增加衬套以提高耐磨性；铝合金件重量较轻，便于便携通讯工具携带，但需要加大孔壁厚度并校核表面承压。无论采用哪种材料，杆体都应避免突然的截面突变，尤其是铰接孔附近与杆身连接处，要让力流从孔壁平滑过渡到主体。

　　该结构还可作为系列化制动杆件的基础模板。当设备需要不同操作力或不同安装距离时，可保持铰接端形式不变，调整两段力臂长度、杆身宽度和端部开口尺寸，从而形成适配多种通讯工装的制动杠杆族。实际选型时，应把输出端所需压紧力、复位弹簧力矩、人工操作力以及安装空间共同纳入计算，而不是单独依据外形尺寸替换。通过完整的三维结构表达，设计人员可以直接进行运动干涉检查、销轴强度校核和工程图出图，为后续样机装配与小批量加工提供明确依据。
