通讯设备配套手持握持式棒状连接构件

　　这款棒状连接构件的三维结构，最初是围绕便携通讯终端的外置握持转接需求展开的，在现场运维、户外巡检、临时组网作业场景里，作业人员经常需要单手操作配套的信号采集、线路检测类手持终端，常规直杆式手柄在长时间握持时容易出现硌手、滑脱、与主机端连接应力集中的问题，这个构件的造型正是针对这类痛点做的结构优化。

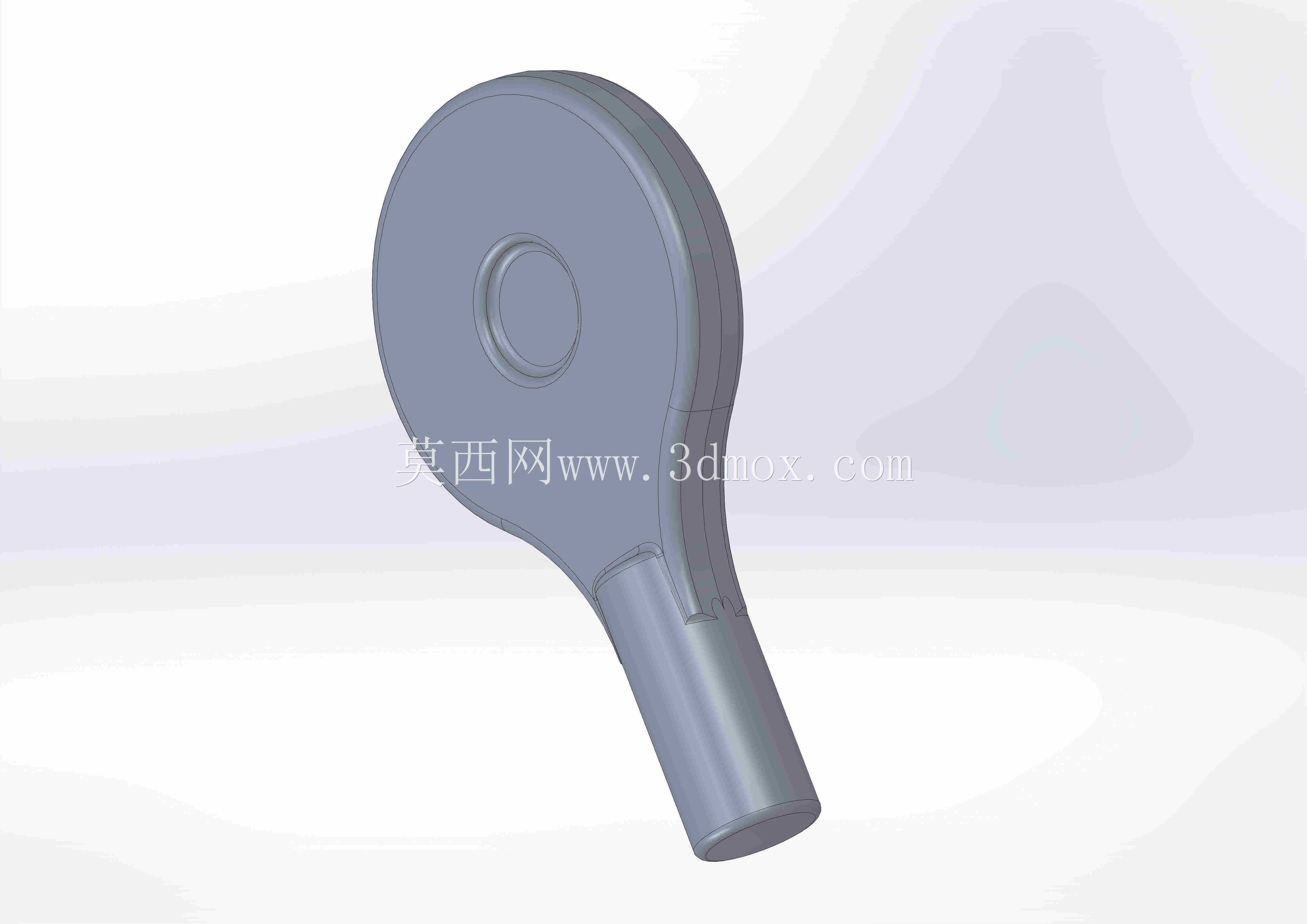

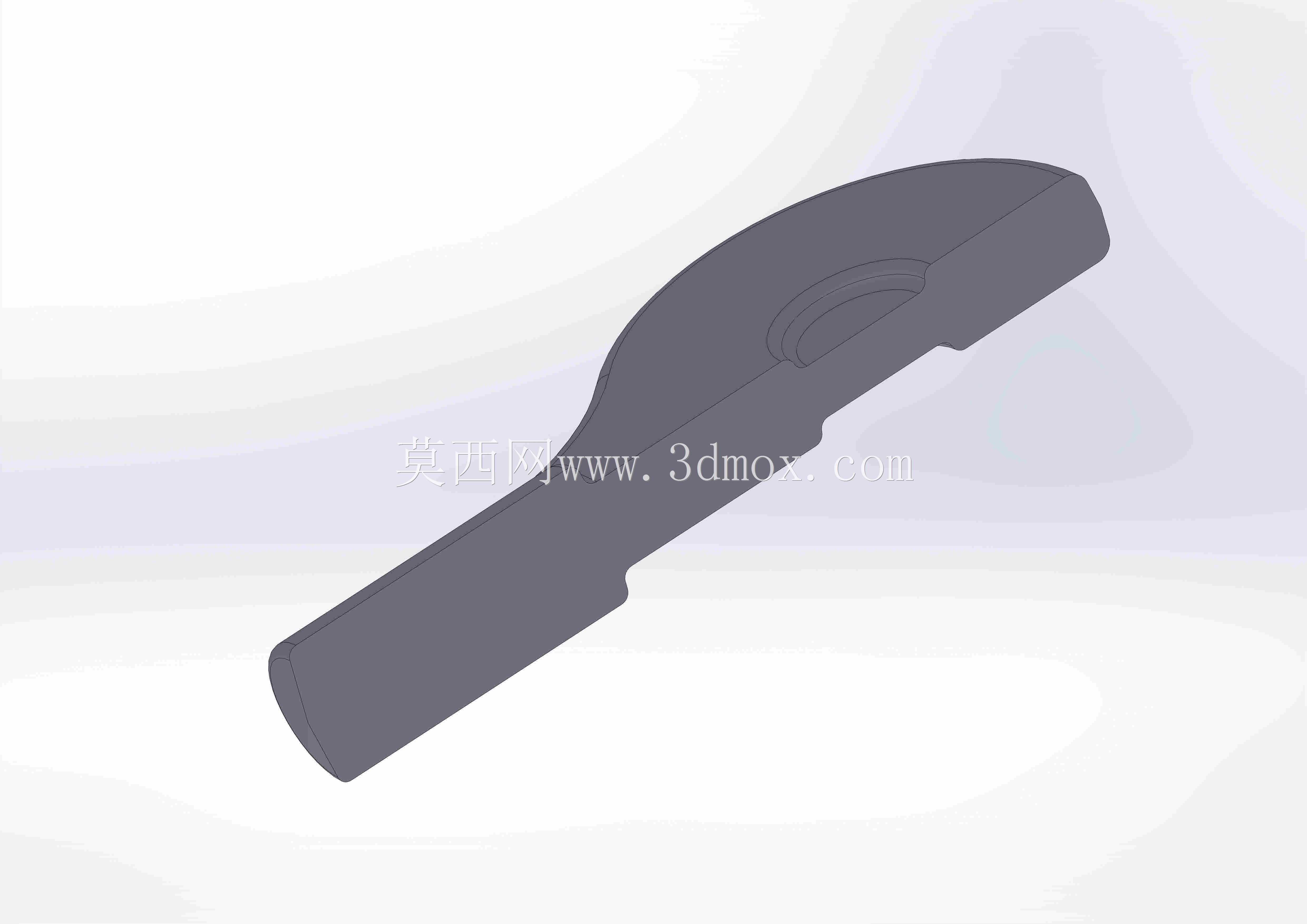

　　从整体轮廓来看，构件上端是近似圆盘的膨大腔体段，下端延伸出渐缩的圆柱握持杆，两段之间通过平滑的曲面过渡，没有尖锐的棱角。上端圆盘区域的内部预留了足够的空腔，既可以容纳通讯转接所需的接线端子、小型信号适配模块，也能作为和主机端对接的安装基准面：圆盘端面中心做了一圈环形凸台，这个凸台的作用是和主机壳体上的定位凹槽形成止口配合，装配时可以快速径向定位，避免连接后出现周向转动，凸台的壁厚按照常规手持设备的抗跌落要求设计，在1.2米高度自由跌落至混凝土地面的工况下，凸台边缘不会出现开裂变形。圆盘的外轮廓边缘做了全周R角过渡，圆角半径控制在3毫米左右，既消除了注塑生产时的应力集中点，也避免使用者操作时被锐边划伤。

　　下端的握持杆段采用了从圆盘连接处向末端逐步收窄的锥度设计，靠近圆盘的杆段直径较大，用来承接上端腔体传递过来的弯折载荷，往末端方向直径缓慢减小，匹配成年人手掌握持时的指腹贴合弧度，杆身的外表面没有额外做防滑纹路的凸起，后续量产时可以直接在这个基础曲面上包覆软胶防滑层，或者在模具上加工细微的晒纹纹理，不需要改动主体结构。杆段的末端是平整的开口端面，内部设计了贯通的走线通道，通讯线缆可以从杆末端穿入，沿着杆身内部的空腔一直延伸到上端圆盘的腔体内，和内部的适配模块完成接线，全程线缆不会外露，既避免户外作业时线缆被勾挂拉扯，也能提升整体的防护等级，按照这个结构做密封处理后，整机可以达到IP54以上的防尘防泼溅要求，适配雨天户外作业的使用场景。

　　在安装边界的考量上，这个构件和主机端的连接固定位布置在圆盘背面的环形区域，预留了三处均匀分布的螺丝柱孔位，孔位的中心距按照常用手持通讯终端的壳体安装孔标准设定，装配时从构件内部锁入自攻螺丝，就能把整个手柄构件固定在主机壳体的下方，螺丝头部完全隐藏在腔体内部，外部看不到紧固件，外观整体性更强。构件的整体长度控制在110毫米左右，上端圆盘的最大直径约65毫米，握持杆的末端直径约18毫米，这个尺寸区间刚好适配单手握持的人机工程要求：手掌自然握住杆段时，上端的圆盘下缘刚好抵在手掌的虎口位置，长时间持握操作按键时，手腕不需要保持弯折的姿态，能大幅降低长时间作业的疲劳感。

　　从结构强度的仿真验证角度，这个构件的壁厚做了均匀化处理，主体壁厚保持在2.5毫米，圆盘和杆段衔接的过渡区域局部加厚到3毫米，避免注塑成型时出现缩痕，同时在承受侧向弯折载荷时，过渡区域的应力分布可以控制在常用ABS或者PC+ABS材料的许用应力范围内，当手柄末端受到50牛的侧向推力时，整体变形量小于0.8毫米，不会出现和主机壳体连接松动的情况。圆盘腔体的内部还预留了两处卡扣位，用来固定内部的信号转接电路板，不需要额外增加固定支架，减少了装配零件数量。

　　在实际的通讯作业场景里，这类构件既可以作为手持信号测试仪的外置握持手柄，也可以作为临时对讲终端的外接天线握持转接杆，上端的圆盘腔体可以根据不同的功能需求替换内部的安装模块，外部的连接安装尺寸保持通用，不需要修改手柄的外部造型就能适配多款同系列的通讯手持设备。杆身末端的开口处设计了一圈限位台阶，用来装配线缆防护胶套，胶套套入后可以夹紧穿过的线缆，避免线缆被反复弯折时在根部出现断线的问题，这个细节设计在户外移动作业的设备上非常实用，很多同类手持设备的线缆失效都出现在手柄出线的位置，通过这个台阶结构配合软胶护线套，能把线缆的弯折寿命提升三倍以上。

　　整个造型的曲面全部采用连续G2过渡构建，没有曲面褶皱或者曲率突变的区域，在做注塑模具分模时，整个构件的外表面可以沿着杆段的轴向一次性分出主模，侧面没有需要做滑块的倒扣结构，只有内部的螺丝柱和卡扣位需要做内抽芯，模具结构简单，量产时的成型良率高，后续如果需要做表面喷涂、丝印标识等后处理，连续平滑的外表面也不会出现积漆或者丝印漏底的问题。
