通讯设备配套链环连接构件结构设计

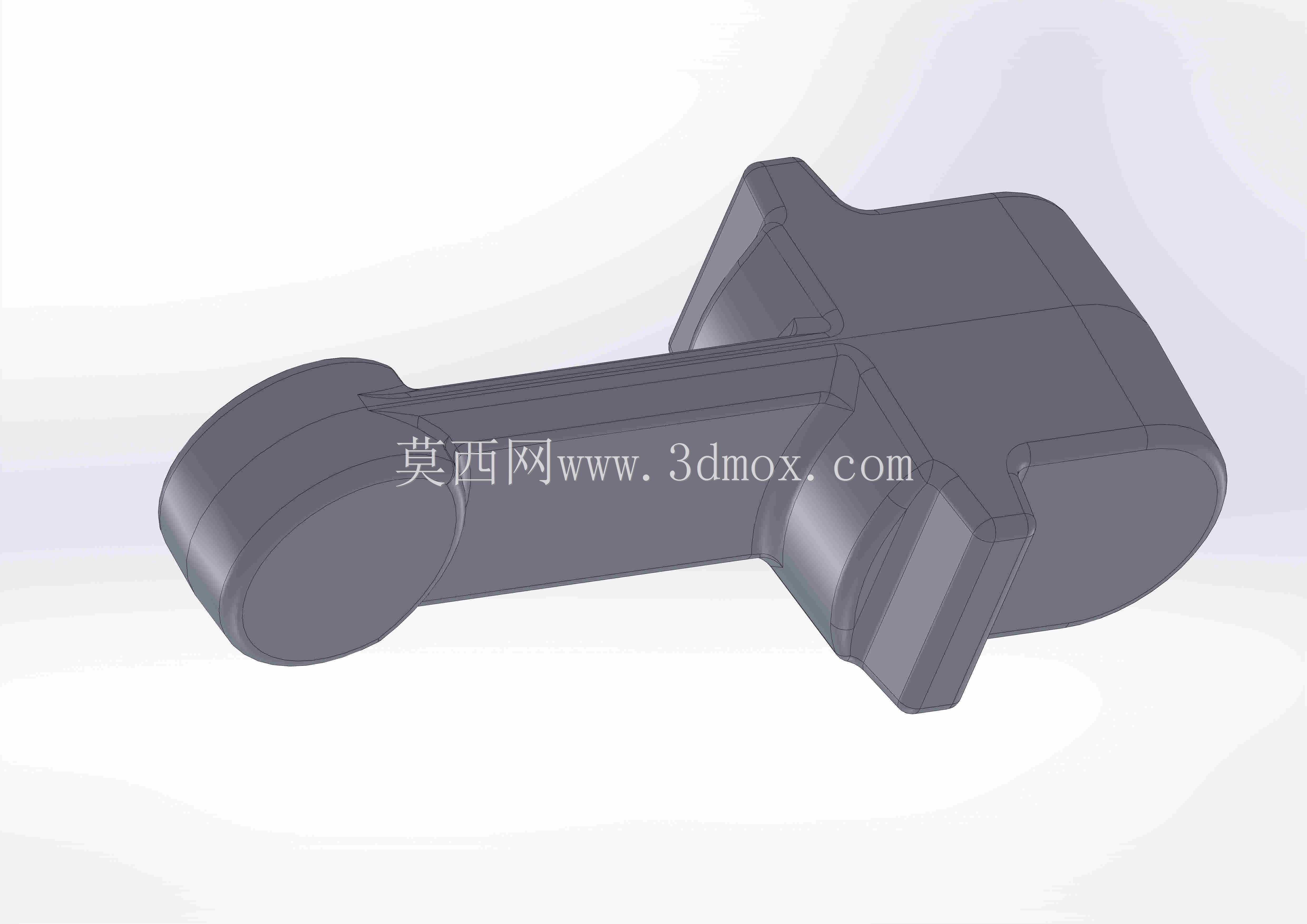

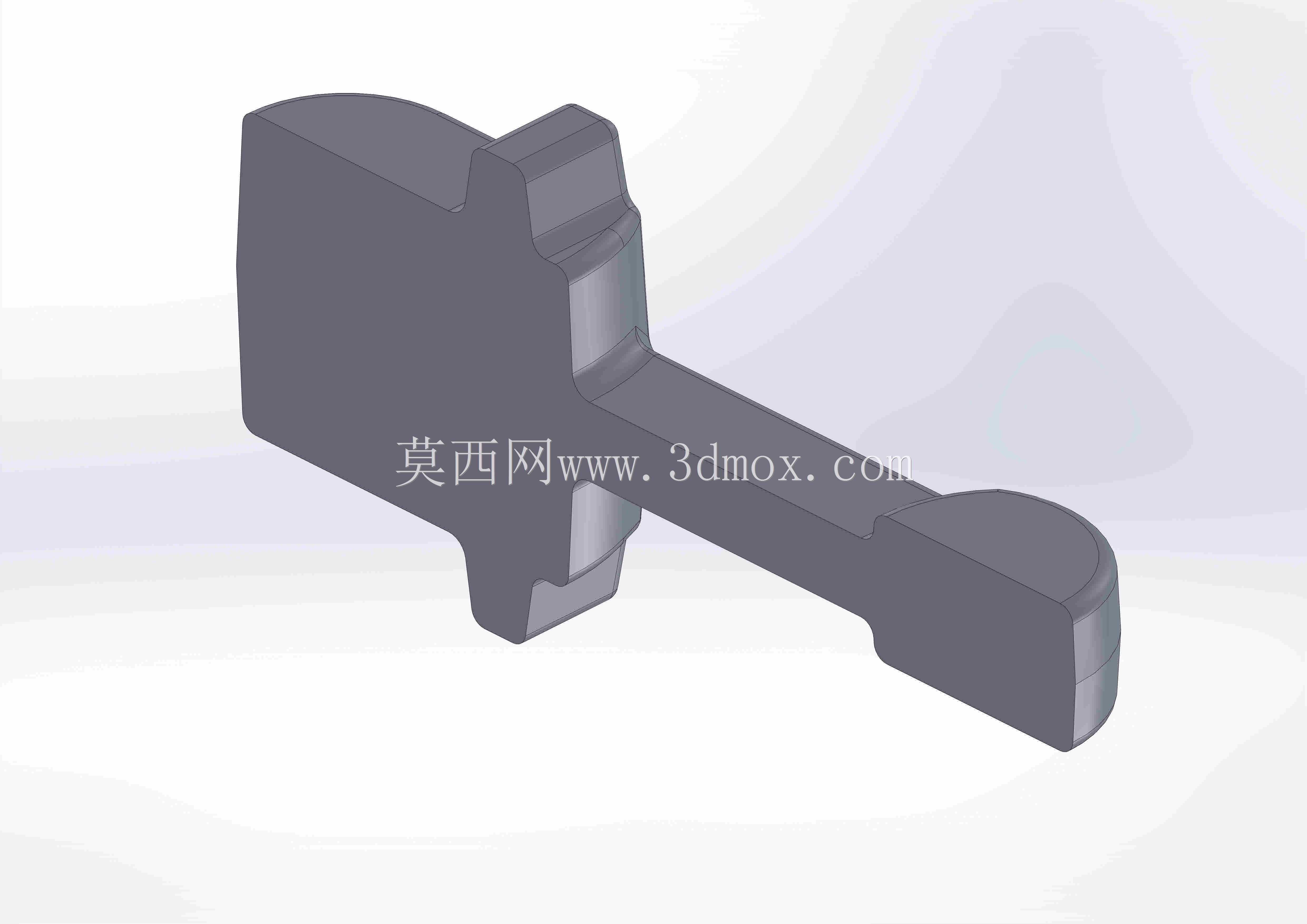

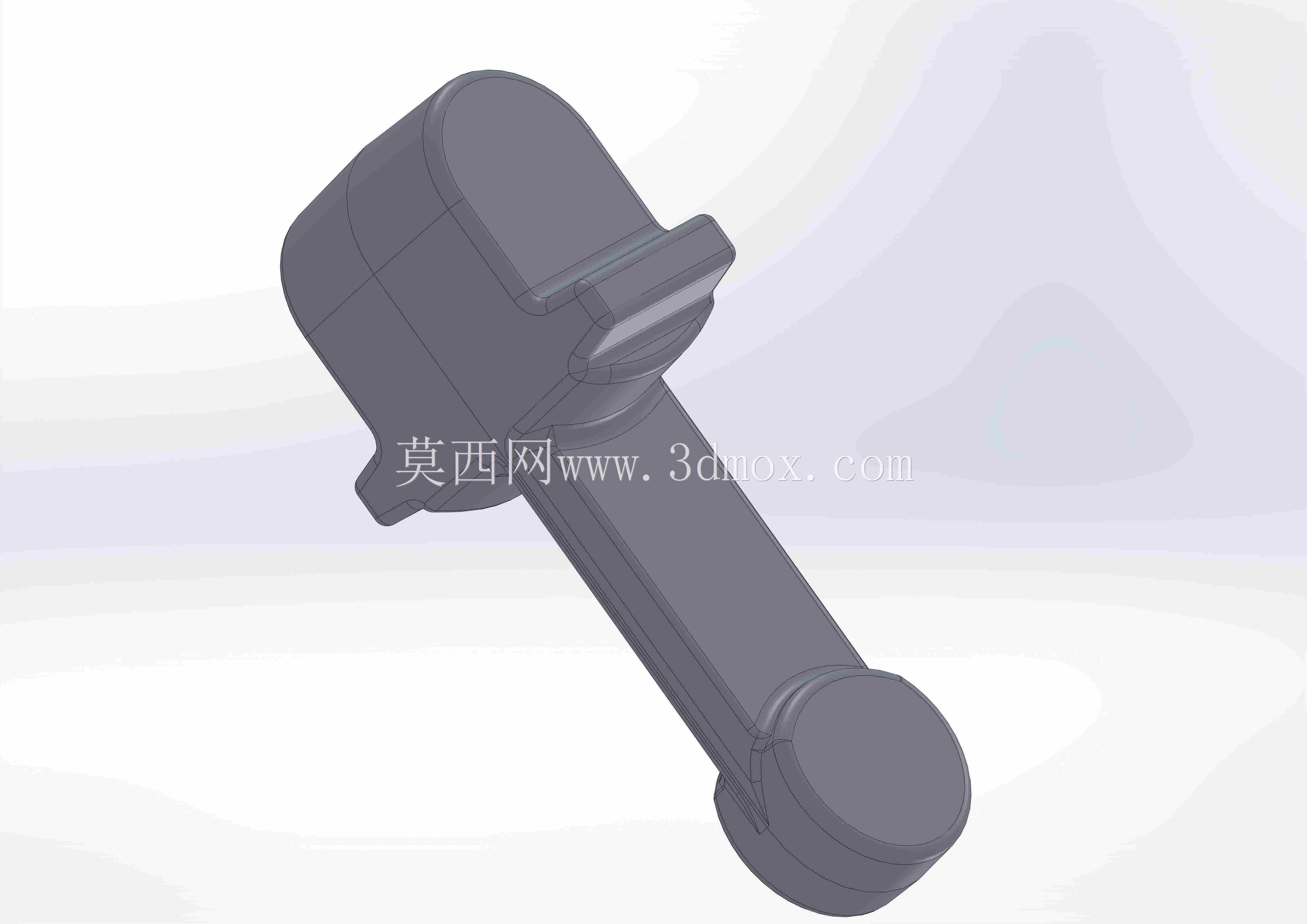

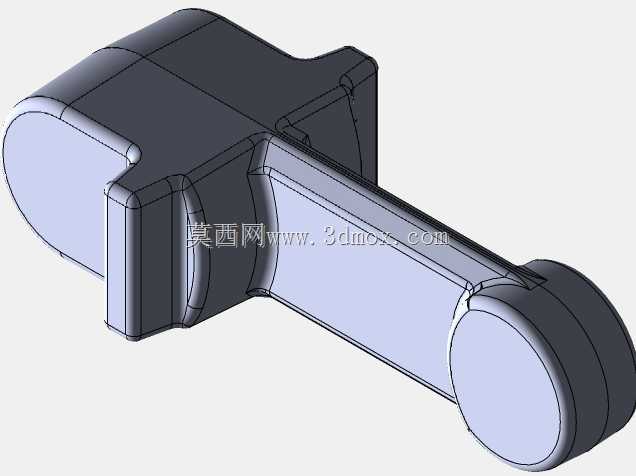

　　该链环构件属于通讯终端配套的铰接受力类零件，整体采用长杆两端带铰接座的布局形式，一端为尺寸偏大的块状铰接基座，另一端为圆形铰接端，长杆段作为传力主体，承担两端铰接点位之间的拉力、弯折力矩与小幅扭转载荷，常见于通讯手持设备的翻盖支撑、挂接牵引、外置配件联动等场景，在设备开合、配件挂载、线缆束装限位的工况中，用来传递动作、限制开合行程同时抵消反复弯折带来的疲劳应力。

　　从实际装配边界来看，两端铰接座均预留同轴销孔安装位，大端块状基座侧面延伸出限位凸台，装配后凸台会贴合配对构件的止位面，当链环摆动到设定极限角度时，凸台直接承接侧向挤压力，避免销孔单独承受全部剪切载荷；小端圆形铰接座外圆做了等厚翻边处理，销孔贯穿圆心，装入销轴后两端可搭配卡簧或者铆压挡边完成轴向限位，长杆段的截面采用带圆角的矩形构型，杆身两侧做了等壁厚拔模斜度，既适配注塑或者压铸成型的出模需求，也让杆身受弯时中性层区域材料分布更均匀，不会出现局部应力集中导致的断裂隐患。

　　设计过程中首先要敲定两端铰接孔的中心距，这个尺寸直接决定配对构件的开合行程：如果中心距过长，设备翻盖开合到最大角度时链环会提前顶死外壳，无法达到预设的展开角度；中心距过短则会让铰接点位的摆角余量不足，反复开合后链环杆身会被两端座体强行掰弯，预留的摆动间隙完全被吃掉。其次要核对两端铰接座的外轮廓尺寸，大端块状基座的厚度不能超出通讯设备外壳的内部安装槽深度，装配后基座要完全沉入门盖内侧的预留腔体内，外表面不能凸起干涉外壳合模面；小端圆形端的外圆直径要和配对摆臂的铰接槽宽度匹配，装入槽内后两侧保留0.1到0.2毫米的活动间隙，既不能卡滞也不能出现横向窜动。

　　工况受力层面，这类链环在通讯设备日常使用里最常承受的是反复开合的脉动载荷，用户翻开终端盖时拉力会先作用在小端铰接孔，通过长杆传递到大端基座，此时杆身的受拉面会产生持续拉应力，闭合时压应力作用在杆身另一侧，每一次开合都会完成一次拉压循环。因此杆身和两端基座的衔接位置做了大半径圆弧过渡，没有尖锐的直角交接，从建模的曲率分布来看，过渡圆角的半径取杆身厚度的0.8倍左右，能把交接位置的应力峰值降低40%以上，避免长期循环载荷下出现疲劳裂纹。大端基座侧面的限位凸台工作面做了小角度斜面，当链环摆动到极限位置时，凸台斜面和配对止位面是面接触而非线接触，冲击力会均匀分散在整个接触面上，不会出现局部压痕或者凸台崩断的问题。

　　从成型工艺角度考量，整个构件的外表面所有转角都做了圆角处理，没有突兀的薄厚突变：长杆段的壁厚保持均匀，两端铰接座的厚度略大于杆身，座体内部和杆身衔接的位置做了局部减胶槽，避免厚壁部位成型时出现缩痕，销孔的内壁预留了后续加工的余量，如果是采用金属压铸成型，销孔可以直接铸出底孔，后续通过铰孔保证同轴度和表面粗糙度；如果是塑胶注塑成型，销孔位置会设计成贯穿式型芯，成型后型芯直接抽出，孔壁的光滑度可以满足销轴转动的需求，不需要二次机加工。

　　装配验证阶段需要重点核对三个边界：第一是两端销孔的同轴度公差，要控制在0.05毫米以内，如果两孔轴线偏斜，装入销轴后链环摆动会出现卡涩，长期磨损后会产生异响；第二是限位凸台的止位角度，要和设备翻盖的最大开合角度完全匹配，既要保证全开时链环刚好承力限位，也要避免合盖时凸台和其他内部零件发生干涉；第三是杆身和周边壳体的间隙，在链环整个摆动行程范围内，杆身所有点位和外壳内壁、内部电路板、排线之间都要保留至少0.3毫米的安全间隙，防止摆动过程中磨穿排线或者刮伤电路板表面的阻焊层。

　　这类构件虽然结构不算复杂，但作为通讯设备里传递动作的关键受力小件，每一处轮廓尺寸、过渡圆角、间隙预留都直接影响整机的开合手感和使用寿命，建模过程中需要把整个摆动行程的包络体全部做出来，逐帧检查干涉情况，同时结合受力仿真校核杆身和交接位置的应力分布，确保在数万次开合循环之后不会出现变形、断裂或者限位失效的问题。
