手机背部支撑托座曲面结构

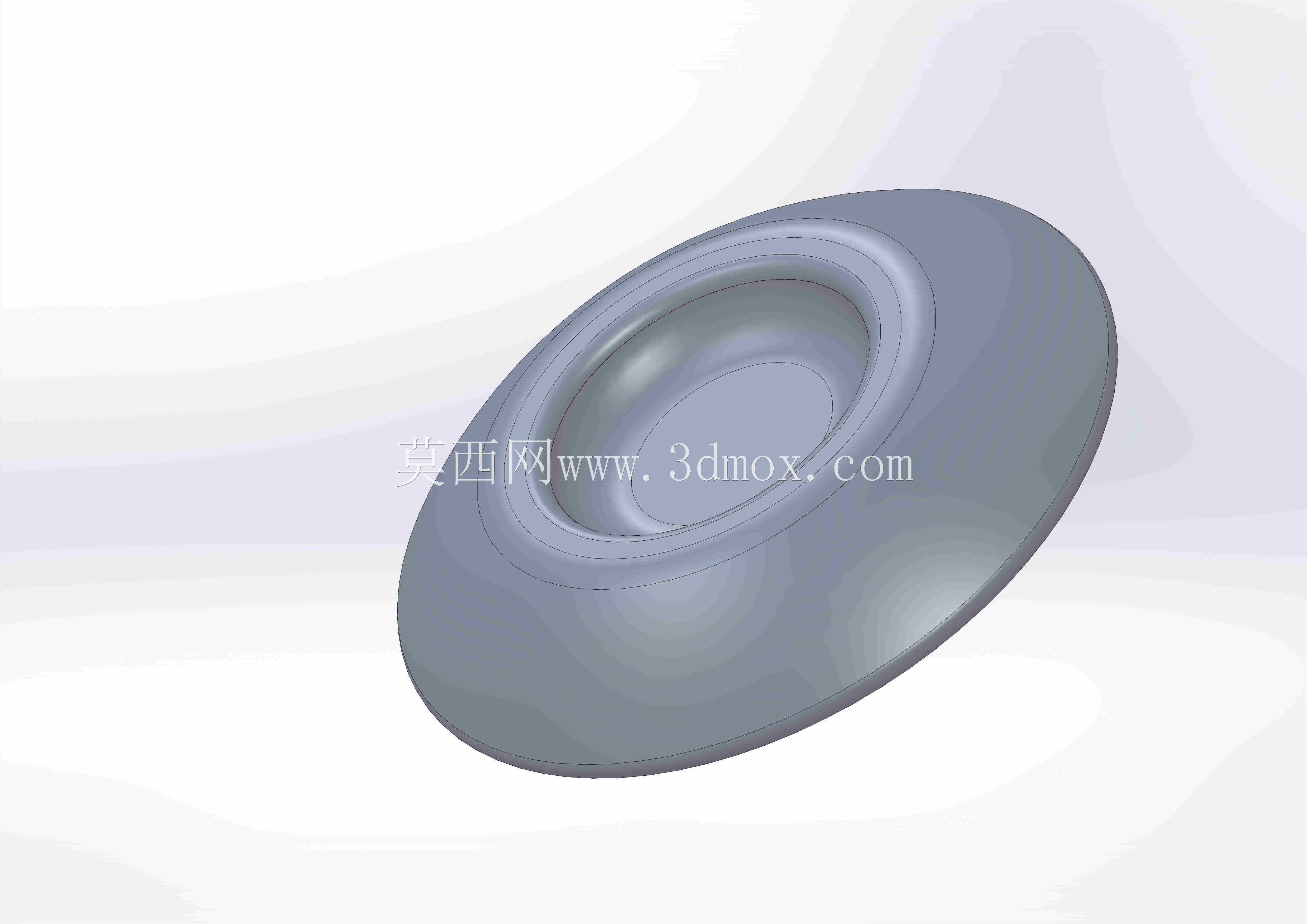

　　该支撑托座属于手持通讯终端背部辅助承托类零件，整体采用回转式浅盘曲面构型，中心下凹形成贴合容纳区域，外缘平缓延展形成环形接触带，可在手机平放、桌面展示或车载支架配合时提供稳定支撑。零件没有尖锐棱边，所有过渡区域均以连续圆弧衔接，既减少握持时的局部压痕，也便于后续锻造、抛光和表面处理。

　　从实际使用场景看，这类托座常布置在手机背部与支撑面之间，中心凹腔用于容纳手机背部凸起或定位区域，外圈宽面负责分散接触压力。相比单点支脚，盘状结构能够增大接触面积，在玻璃桌面、木质台面或软性垫面上不易滑移，也不会因局部压强过大造成表面压伤。曲面从中心向外侧逐渐抬升，形成类似浅碗的包容形态，手机放置后具有自定位趋势，轻微偏移时可沿斜面回到中心区域。

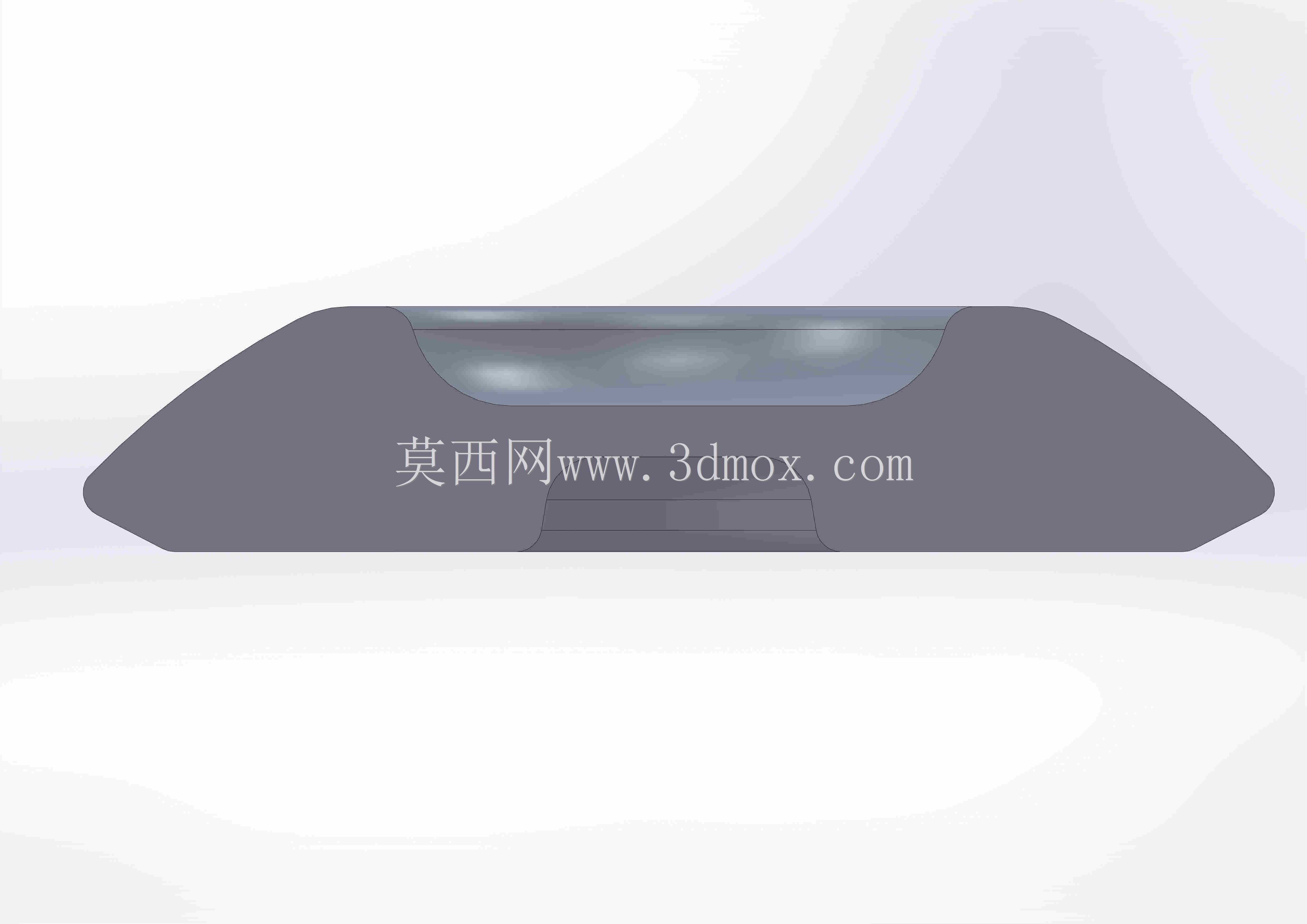

　　结构设计上，模型重点处理了多层环形过渡。中心底面并非简单平面，而是带有浅凹弧度，能够适应手机背部摄像头附近的弧面轮廓；中部环槽形成刚度加强带，使薄板状托件在受压时不易产生平面翘曲；外缘采用圆滑卷边式过渡，提高手部触碰安全性。该形态适合按锻造思路进行工艺准备，材料在模腔内沿回转方向流动，纤维组织可顺着盘形轮廓连续分布，后续切削量较少，有利于保证承托面的强度和一致性。

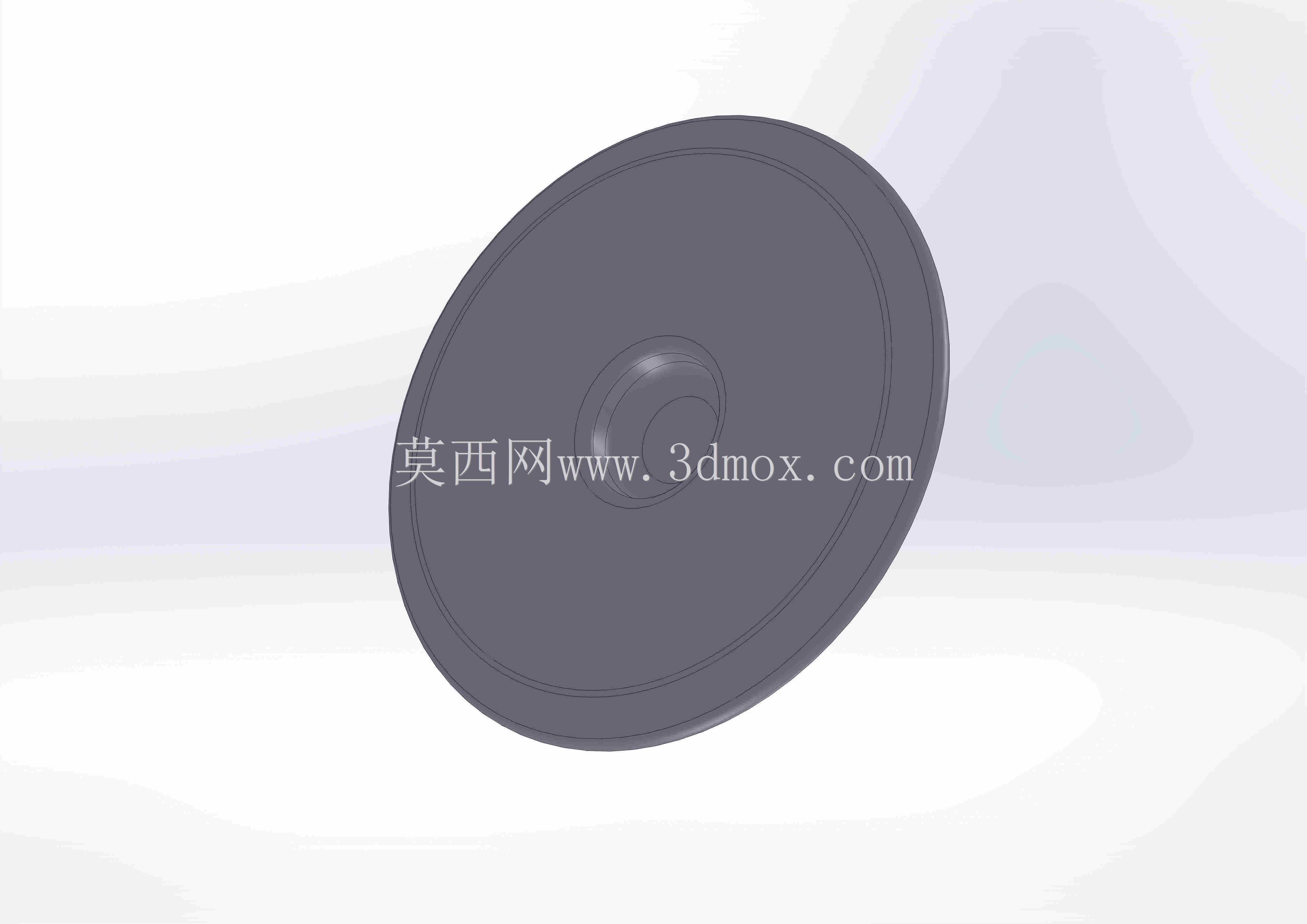

　　安装边界方面，托座以背部贴合和外圈支撑为主要约束方式，设计时需要控制整体外径、凹腔深度和边缘厚度。外径决定与手机背部或支架面板的接触范围，过大会干涉周边按键、摄像头边框或装饰件，过小则支撑稳定性不足；凹腔深度需兼顾定位能力与手机平放高度，太深会增加整体凸起，太浅则无法形成有效限位；外缘厚度应在保证刚度的前提下尽量收敛，避免托座显得笨重。盘底与支撑面之间应保持连续接触，若设置粘接层或缓冲垫，需要在模型底面预留平整区域，防止局部悬空。

　　建模时可先以旋转特征建立主体轮廓，再对中心凹面、环槽和外沿进行分段曲率调整。曲面之间需保证曲率连续，尤其在环槽底部与外侧斜面交接处，不应出现折痕或曲率突变，否则锻造时可能形成材料堆积，外观抛光后也容易显现光影不均。对于需要批量生产的结构，还应关注拔模方向和壁厚均匀性：盘壁从中心到外缘逐渐变化，厚壁区域用于承受按压和弯曲载荷，薄壁区域用于减轻重量；圆角半径应与材料流动能力匹配，避免小半径处充型不满。

　　在整机配合中，该件不仅承担机械支撑，也影响手机放置时的触感和视觉整体性。浅盘形外观能够弱化附件的突兀感，连续曲面与手机背部弧面更容易协调；环形接触面可分散跌落或按压时的冲击，降低局部应力集中。若用于支架总成，托座中心还可作为定位基准，与吸盘、胶垫或卡扣组件配合，使手机在横向观看、导航或临时放置时保持稳定姿态。
