长环形闭合连接链环承重挂接件

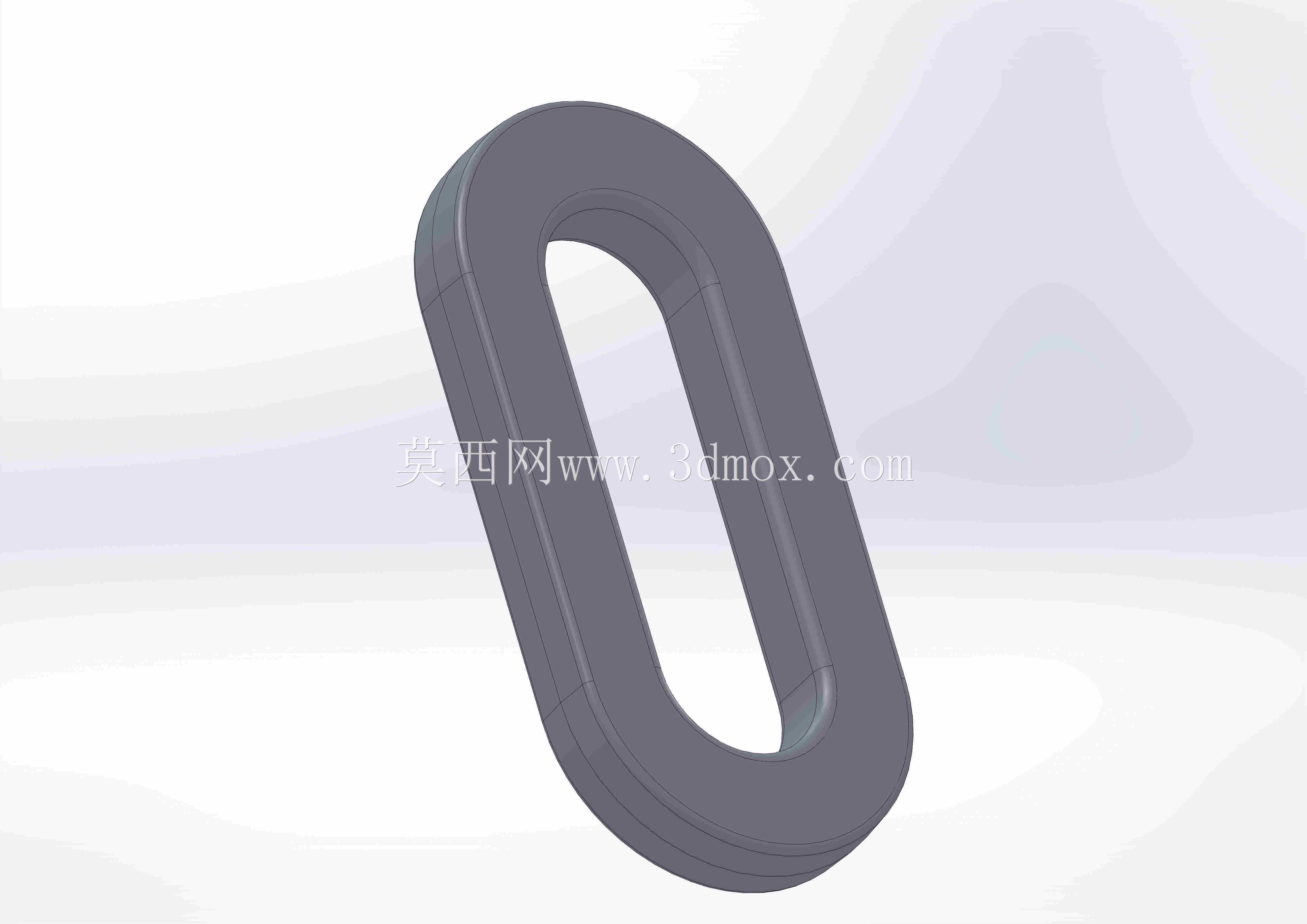

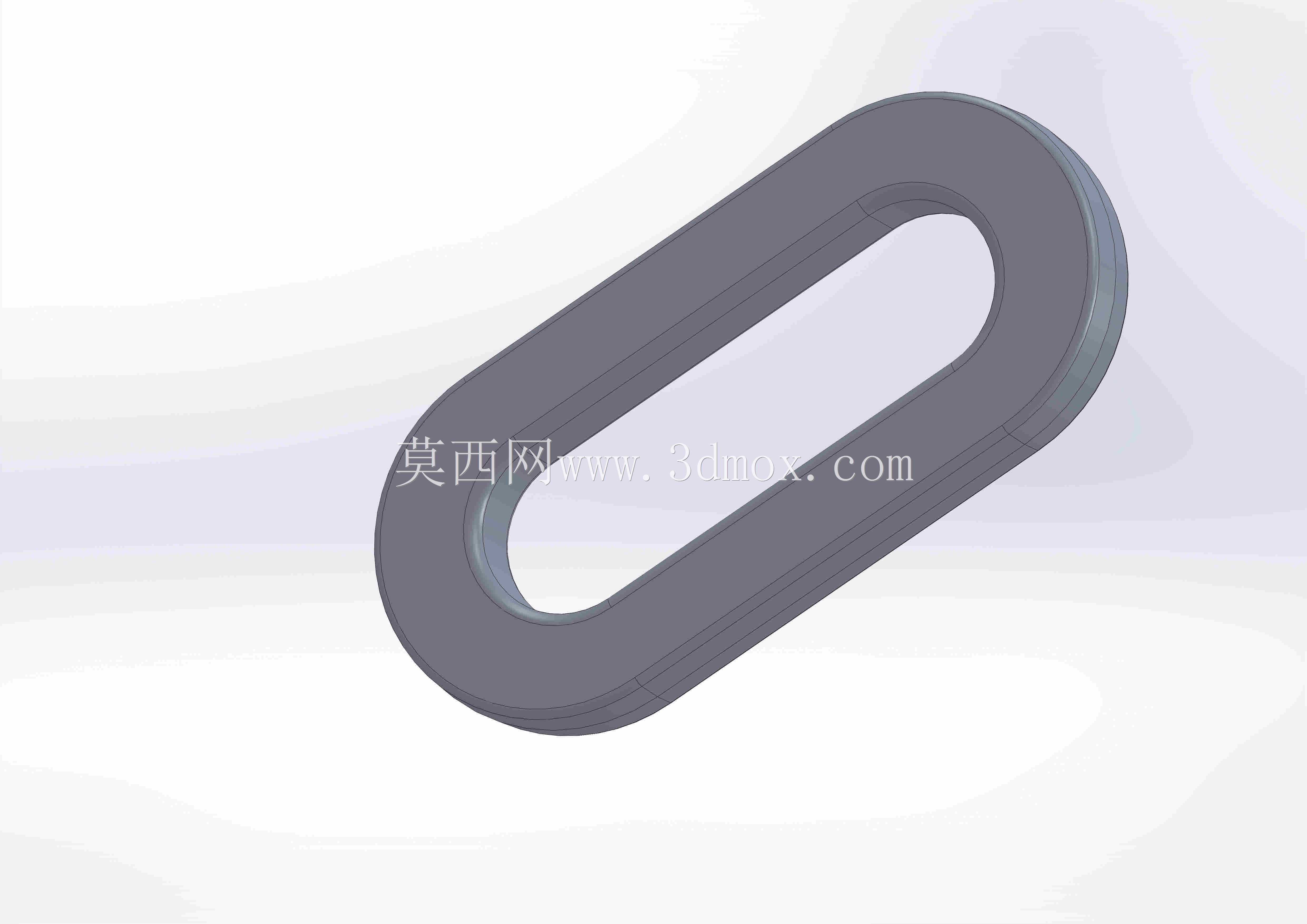

　　该零件为长腰形闭合链环结构，整体呈两端半圆、中段直边过渡的跑道形轮廓，属于链条传动、吊装牵引、工装挂接系统中常用的中间连接构件。在实际产线布置里，这类链环常出现在悬挂输送线吊点、轻型起重索具末端、工装夹具吊挂段、设备防护门限位拉索以及农机牵引机构的连接节点上，承担相邻两段吊具、挂钩、拉杆之间的力传递与铰接过渡作用。

　　从受力路径来看，闭合环体没有开口销、卡扣这类可拆卸薄弱部位，载荷沿环身连续传递，两端圆弧段在受拉时会把集中拉力分散到整圈截面上，相比开口吊环更适合反复冲击、频繁摆动的工况。环身采用等厚度实体拉伸成型，截面为规整矩形，内外轮廓平行等距，这种等宽环壁设计在建模时先绘制长圆形外轮廓，再偏置出内孔长圆，双向圆角衔接后直接拉伸给定厚度即可完成主体，特征树简洁，后续修改壁厚、总长、内孔净空时只需调整草图尺寸，不会出现特征报错。

　　外形边界方面，零件总长由两端半圆圆心距加两倍环外半径决定，总宽等于外圆直径，厚度方向尺寸小于环宽，整体扁平，适合在狭窄挂接空间内穿入挂钩、卸扣或相邻链节。内孔长圆形净空是选型时的关键安装边界：内孔宽度要保证配套挂钩钩体、卸扣销轴能够顺利穿入，内孔直段长度则决定环体可容纳的铰接件数量与摆动角度，当两个对接件同时挂入同一环内时，足够的直段长度能避免两者在受拉时互相干涉卡死。两端半圆内孔与直段内孔相切过渡，不存在尖角应力集中点，载荷波动时环体内侧不会出现突变应力峰。

　　工程应用中，这类链环的配合面主要是内孔壁与穿入销轴、钩体的接触区域，矩形截面的平直内壁在受拉时与销轴形成线接触过渡到面接触，压应力分布均匀；外环圆弧面则用于和相邻链环、吊座凹槽贴合，圆弧半径与对接件凹槽弧度匹配时，接触贴合面积更大，磨损更慢。设计阶段需要重点核对三个尺寸链：一是环壁径向厚度，决定抗拉承载余量，厚度过小会在圆弧段发生拉伸断裂，过厚则徒增重量并挤占内孔空间；二是环体轴向厚度，关系到与挂钩槽宽的配合间隙，间隙过大会产生横向窜动，过小则装配困难；三是内孔净宽，必须大于对接件最大穿入直径并保留合理活动间隙，补偿安装对位误差。

　　在悬挂输送场景中，多件该链环可依次铰接组成链条段，环与环之间互相垂直布置，实现任意方向的摆动铰接，适应输送线弯道、升降段的角度变化；在工装吊具上，单枚链环常作为过渡连接件，上端挂入设备吊点，下端连接吊钩，抵消吊装过程中的扭转力矩。建模时可在环体棱边添加小倒角去除锐边，避免热处理与使用过程中棱边应力开裂，也防止操作人员挂接时被锐边划伤。零件结构对称，无侧向凸起与复杂曲面，既可以采用锻造后机加工的方式批量制作，也可直接用板材切割成型，工艺适配性强，在轻工输送、小型吊装、工装夹具领域作为标准连接五金件广泛使用。
