圆角矩形管状连接环结构设计

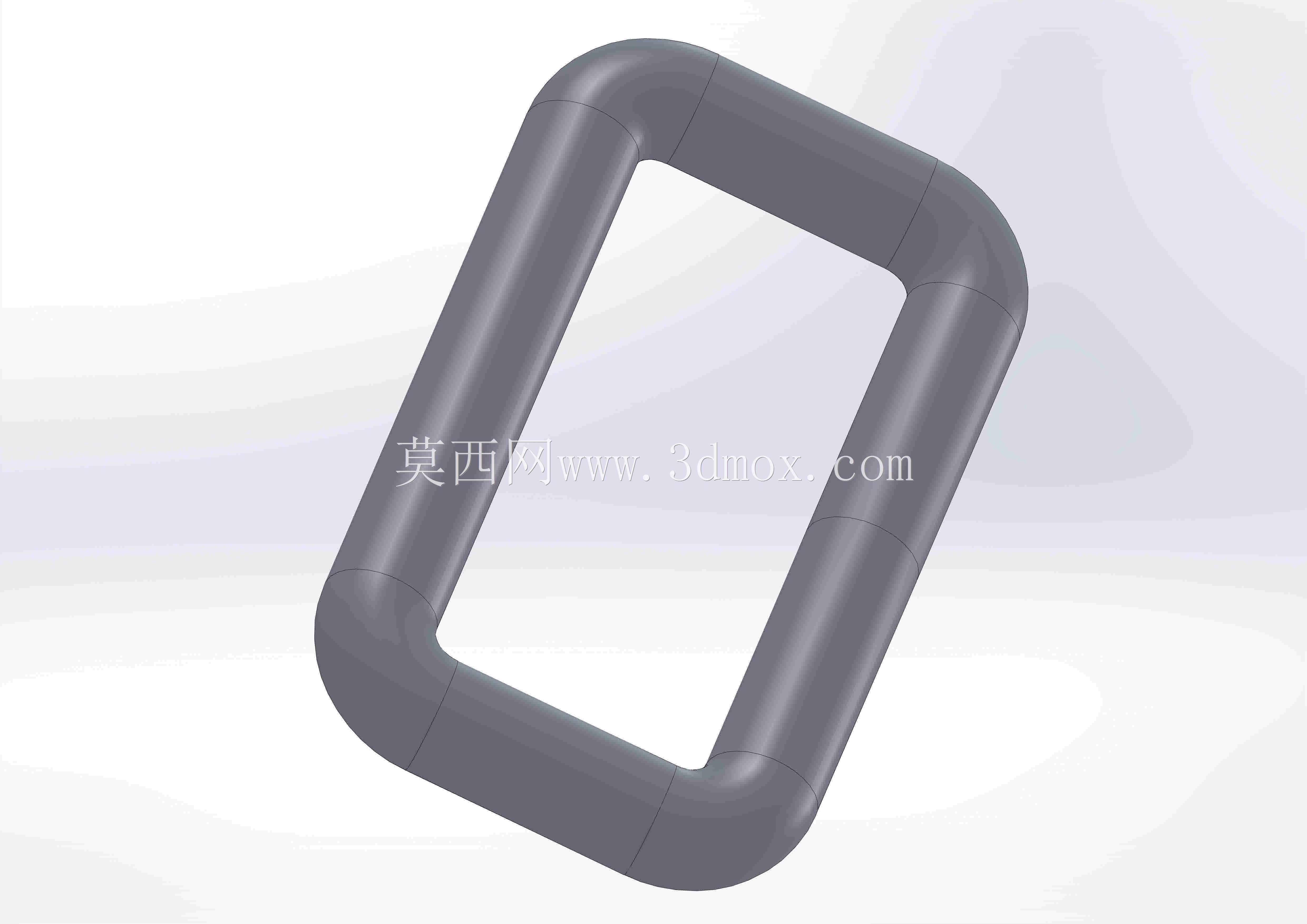

　　现场做链条排布、工装吊点或者输送线张紧段选型时，常会遇到普通圆形链环与周边安装空间不匹配的问题。圆形链环在两个正交方向上的外廓尺寸接近，当设备框架留给连接件的通道是一个狭长矩形窗口，或者相邻两根杆件之间只留出扁长形避让间隙时，圆链环要么无法穿入，要么穿入后在受力方向上偏转，环体与杆件接触位置不断滑移，产生异常磨损和敲击噪声。这个圆角矩形管状连接环正是针对这类受限空间设计的承力连接件，整体采用等截面圆管沿闭合路径弯折成型，四段直边分别对应矩形的长、宽方向，四个转角处做连续大圆角过渡，没有尖锐拐角，也没有局部截面突变。

　　从受力路径看，矩形环的长边主要承担沿环平面方向的拉伸载荷，短边用于和被连接件形成挂靠或穿套关系。当两端拉力沿长边方向作用时，载荷从一侧直边经过圆角区域传递到另一侧直边，圆角段同时承受弯矩和拉力，大圆弧过渡能够把应力峰值分散到较长的弧段上，避免直角弯折处因应力集中产生开裂。环体采用管状截面而非实心棒料，在相同外廓尺寸下自重更轻，截面惯性矩在环平面内和垂直环面方向都保持较好的抗弯能力；圆管外壁光滑，与吊钩、卸扣、织带或钢索接触时不会割伤配套件，接触应力也比棱角形截面更均匀。

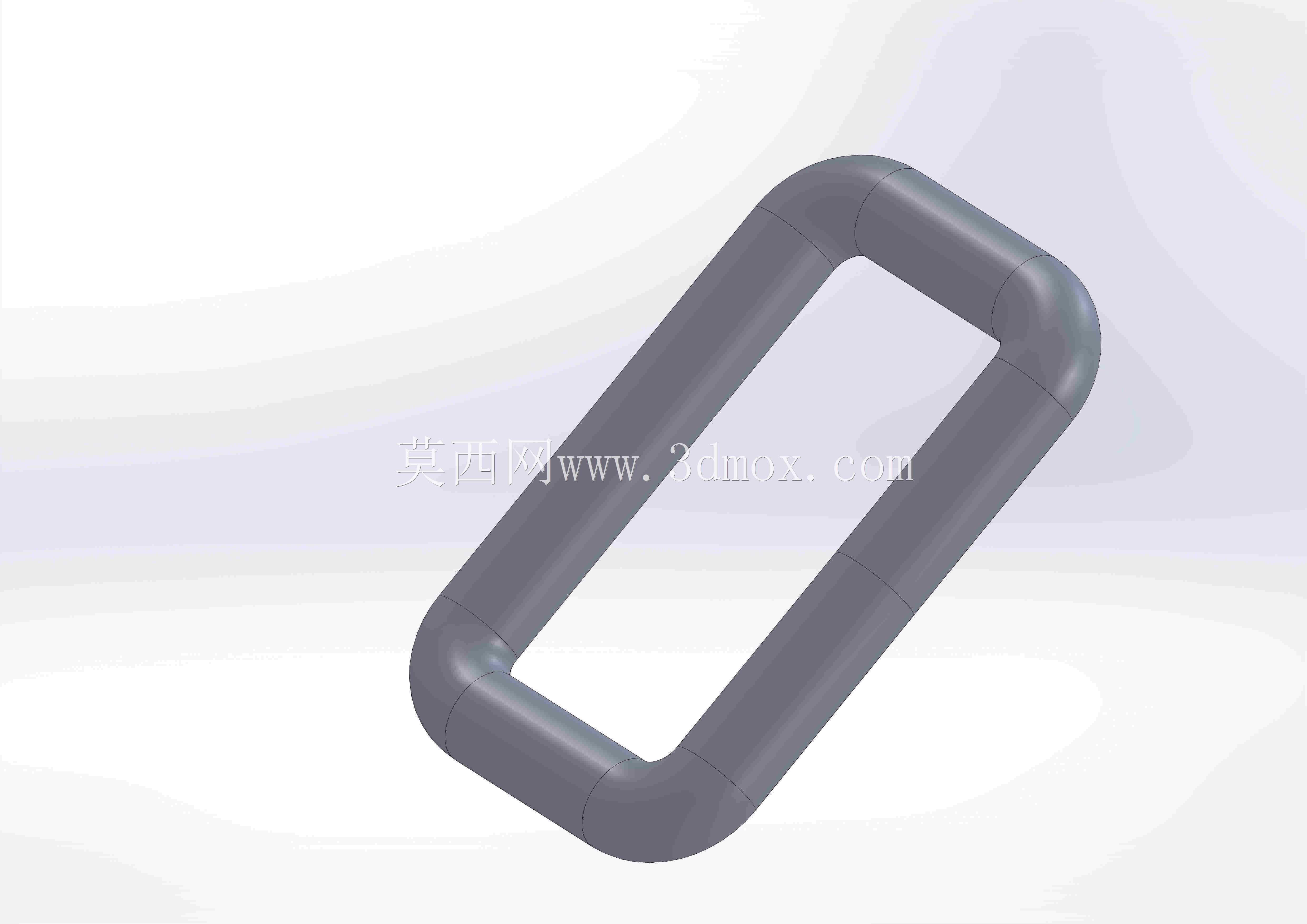

　　外形边界上，该构件的长、短边外廓形成一个扁长矩形，安装时可以先让环的短边对准狭长开孔穿入，再旋转到工作方向，使长边承受主载荷。四个圆角的外半径决定了环体在转角处的最小通过宽度，内半径则决定了能够穿过环腔的杆件、销柱或束带最大尺寸。设计校核时需要同时关注三组尺寸：一是环体外轮廓长度和宽度，确认在设备侧板、支架孔位或链条通道内不发生干涉；二是环腔内净空尺寸，保证配对销件、挂钩喉部能够顺利进入并留有活动间隙；三是管截面外径和壁厚，它直接决定拉伸承载能力、抗压扁能力以及转角处的弯曲成型极限。

　　实际应用场景中，这类连接环可用于轻型吊装索具的中间调节环、输送线张紧装置的挂靠环、仓储工装的吊挂连接件，也可以作为防护栏、门扣、捆扎机构中的闭环承力件。在通讯设备安装、现场维修工装和便携式支架上，扁长环体还能起到防转作用：当环体嵌入矩形限位槽内时，环无法绕拉力轴线自由转动，与之相连的吊钩或拉杆姿态保持稳定，减少作业过程中连接件扭结。

　　建模时沿中心轨迹扫掠圆管截面，直边段保持平行，转角段采用恒定半径圆弧与直边相切，能够保证中心线曲率连续。弯折成型工艺中，圆角处管壁外侧受拉、内侧受压，若弯曲半径过小，外侧容易减薄开裂，内侧可能起皱；因此圆角半径通常需要结合管径设定，使变形量控制在材料允许范围内。端部闭合位置可采用焊接后打磨处理，焊缝布置在直边段便于加工和探伤，避免把焊缝放在圆角高应力区。表面处理根据使用环境选择喷塑、镀锌或涂漆，以提高户外和潮湿工况下的耐蚀能力。装配时还需注意配对件的接触位置尽量落在直边或圆角中部，避免载荷集中在焊缝附近，这样才能充分发挥闭环连接件均匀传力的特点。
