带轮毂台肩式传动链轮齿盘

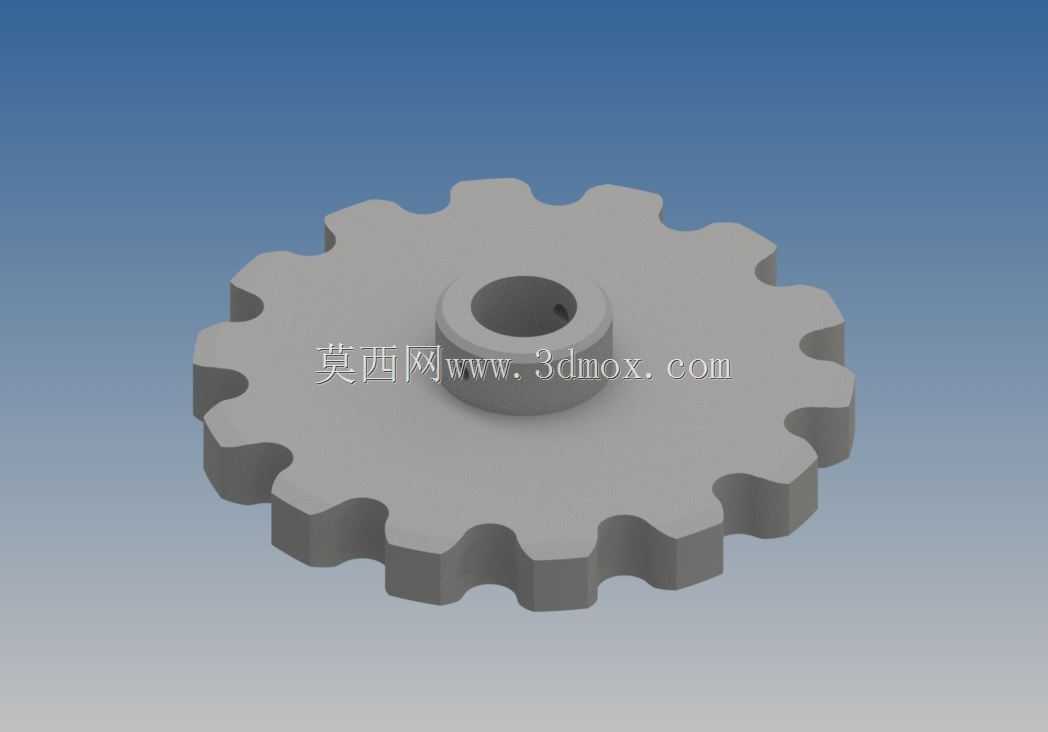

　　这个链轮齿盘采用盘式轮体加单侧凸起轮毂的结构形式，轮缘沿圆周均布链齿，中心设置贯通轴孔，轮毂端面预留紧定螺钉孔位，整体围绕链传动的啮合、承载和轴向定位来完成结构布置。轮齿不是普通渐开线齿轮齿形，而是按照链条滚子进入和退出啮合的轨迹形成齿槽，齿顶圆弧、齿沟圆弧和工作段轮廓需要保证滚子能够平顺落入齿槽，在多边形效应存在的情况下仍能减少冲击和卡滞。轮毂相对轮盘向外凸起，使轴孔配合长度增加，键连接或螺钉锁紧时接触更充分，也能改善轮体在轴上的悬臂支撑状态。

　　从使用场景看，这类链轮常见于输送线、包装设备、农业机具、轻工机械以及小型动力传递机构中。链条绕入链轮后，各链节依次与齿槽啮合，把旋转运动转化为链条的直线牵引，或者把电机输出端的转矩传递到从动轴。与带传动相比，链传动没有明显打滑，平均传动比稳定，适合低速、重载、中心距较大且环境中存在粉尘的工况；与齿轮传动相比，它对轴系平行度和中心距误差的容忍度更高，布置更灵活。链轮本身在系统中承担导向、啮合和承载作用，齿面要承受滚子接触压应力，轮毂要传递转矩，轮盘则需要在减重和刚性之间取得平衡。

　　建模时应先确定节圆、齿顶圆和齿根圆之间的关系。链轮的节圆不是齿顶所在圆，而是链条滚子中心在啮合时所处的轨迹圆，齿数越少，链条速度波动越明显。齿槽底部应给出与滚子半径相适应的圆弧，避免滚子与齿底发生硬接触；齿侧工作段需要留出链条进入角度，使链节在绕入和绕出时不与相邻齿发生干涉。轮缘厚度要与链条内节内宽、外链板位置相匹配，过宽会使链条轴向窜动，过窄则可能造成链板擦碰。该模型外缘齿形连续，齿顶呈短圆弧过渡，轮盘厚度均匀，视觉上符合标准滚子链链轮的基本轮廓。

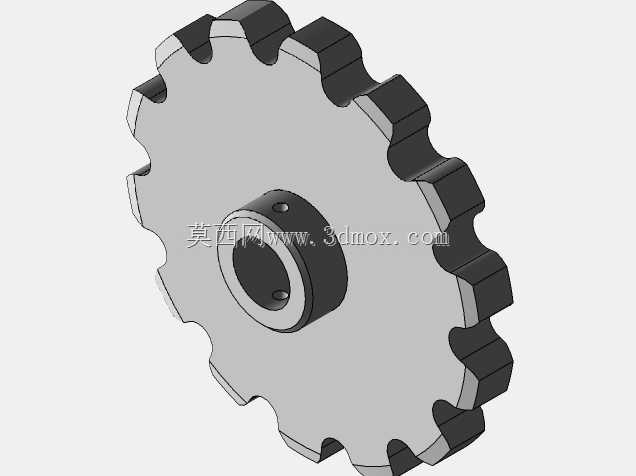

　　中心轴孔是安装边界中的关键要素。轴孔直径决定可配轴径，轮毂外径则影响螺钉锁紧位置和轴孔壁强度；若采用键连接，还需在孔壁加工键槽，并校核键槽削弱后的轮毂截面。模型中轮毂端面的小孔可作为紧定螺钉孔，用于轻载场合的周向固定，但在冲击载荷或频繁正反转条件下，单靠紧定螺钉并不稳妥，通常还要配合键、涨紧套或销钉。轮毂高出轮盘的部分可以贴靠轴肩或轴承内圈，实现链轮轴向定位；另一侧则可通过套筒、挡圈或轴端压板限制窜动。

　　外形尺寸方面，链轮外径由齿数和链条节距共同决定，齿数增多时齿顶圆增大，传动越平稳，但结构尺寸也随之增加；齿数过少会使链节在啮合时的相对转角增大，噪声、冲击和磨损加重。设计中常根据转速、传动比和空间限制选择齿数，主动小链轮不宜取过少齿，从动大链轮也不宜无限制增大，以免链条包角、张紧和维护空间受到影响。轮盘上若设置减重孔，应保持孔边到齿根、孔边到轮毂之间有足够腹板宽度，避免热处理或承载时产生裂纹。该件未明显展示减重孔，说明结构更偏向简单实心腹板，加工成本低，刚性也较直接。

　　安装时两轴应保持平行，链轮端面需垂直于轴线，两个配对链轮的中心平面应重合，否则链条会偏向一侧，造成链板、齿侧和轴承偏磨。中心距过长时链条松边垂度增大，启动和反转容易跳齿；中心距过短则包角变小，啮合齿数不足。实际设备中常在松边设置张紧轮或张紧导轨，张紧轮齿形或光轮形式取决于布置空间，但张紧点不应强迫链条在小半径处反向弯折。链条润滑也会直接影响链轮寿命，齿沟和滚子接触区若缺少油膜，磨损会使节距伸长，最终导致链条爬上齿顶。

　　从加工角度看，这类链轮可采用棒料铣削、齿形加工、火焰切割后精加工或铸造毛坯再机加工等方式。小批量单件生产时，常直接在数控铣床或加工中心上完成轮齿轮廓和轮毂外形；批量较大时可使用铸钢、铸铁或粉末冶金毛坯，再加工轴孔和端面。齿面是否淬火取决于载荷和转速，输送线低速件可采用常规碳钢加工，高速或重载场合则需提高齿面硬度。三维建模阶段应把齿根圆角、轮毂过渡圆角和螺钉孔位置表达清楚，因为这些细节既影响加工，也决定应力集中水平。

　　结构校核上，需要关注齿面挤压强度、轮齿剪切和弯曲、轮毂扭转以及轴孔配合。链条拉力作用在轮缘上，会对腹板形成循环载荷，启动瞬间的冲击往往比稳定运行载荷更危险。轮毂与轮盘交接处若采用尖角，容易在热处理和载荷波动下产生裂纹，因此应保留圆滑过渡。轴孔与轴的配合公差也要根据装拆需求选择，频繁更换的件可选用稍松配合并靠键传递转矩，长期固定的件则可提高配合精度。

　　整体而言，该链轮齿盘结构简洁，功能边界明确：轮缘负责与链条滚子啮合，轮毂负责与轴连接并传递转矩，腹板负责连接两者并维持刚性。设计时只要把链条节距、滚子直径、齿数、轴径、轮毂长度和张紧方式统一考虑，就能在输送设备和通用传动机构中形成稳定、可加工、易维护的链传动组件。
