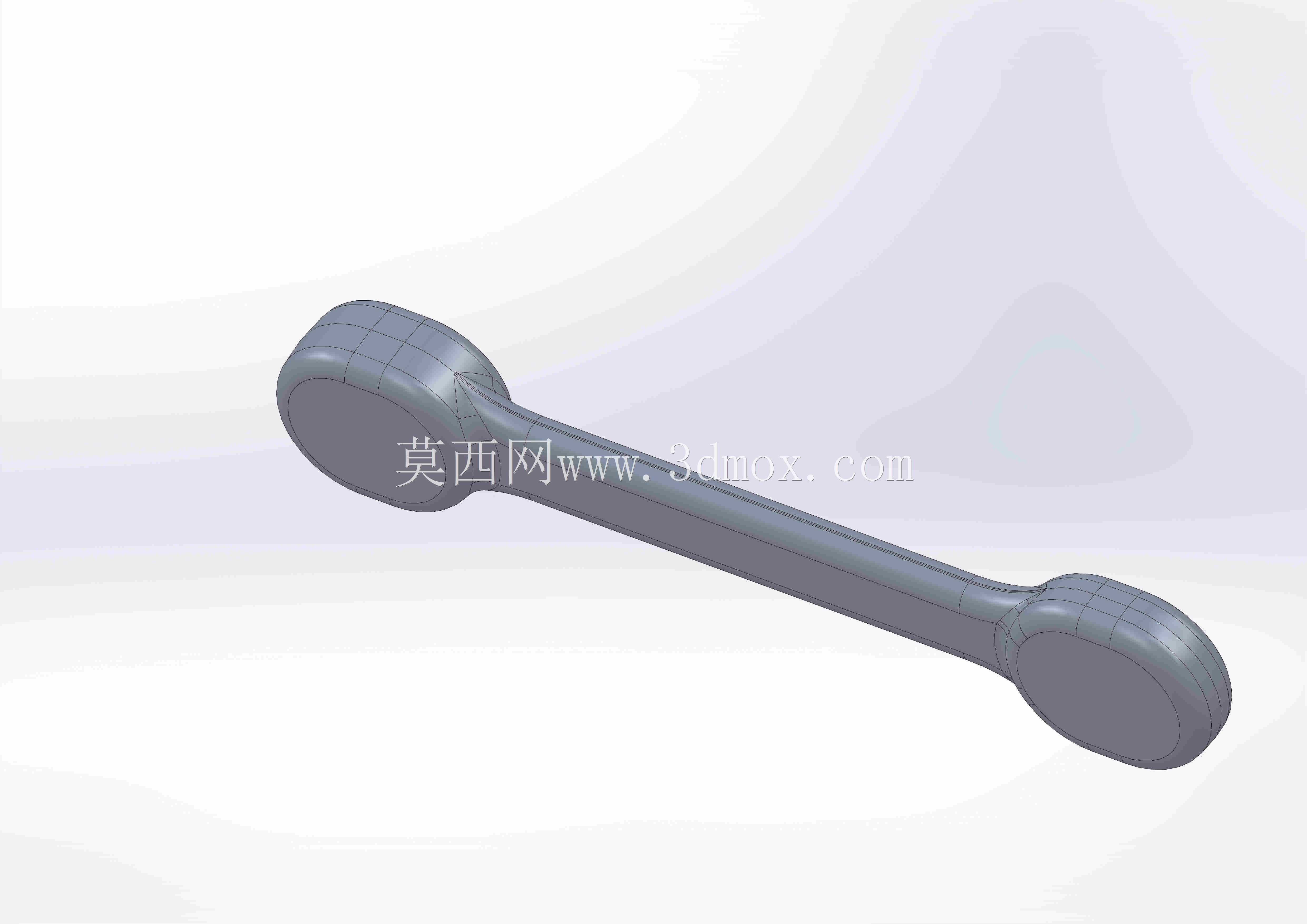

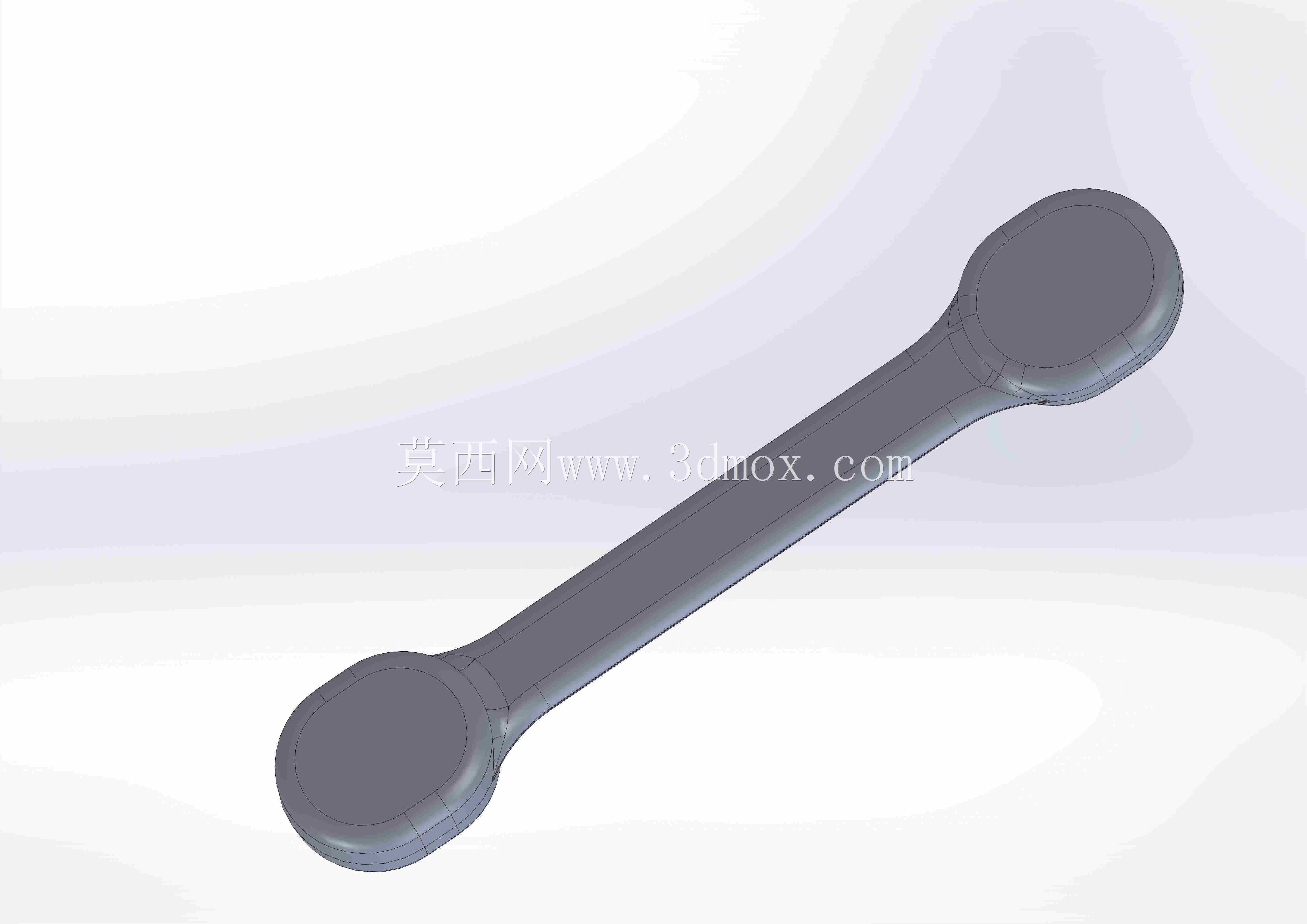

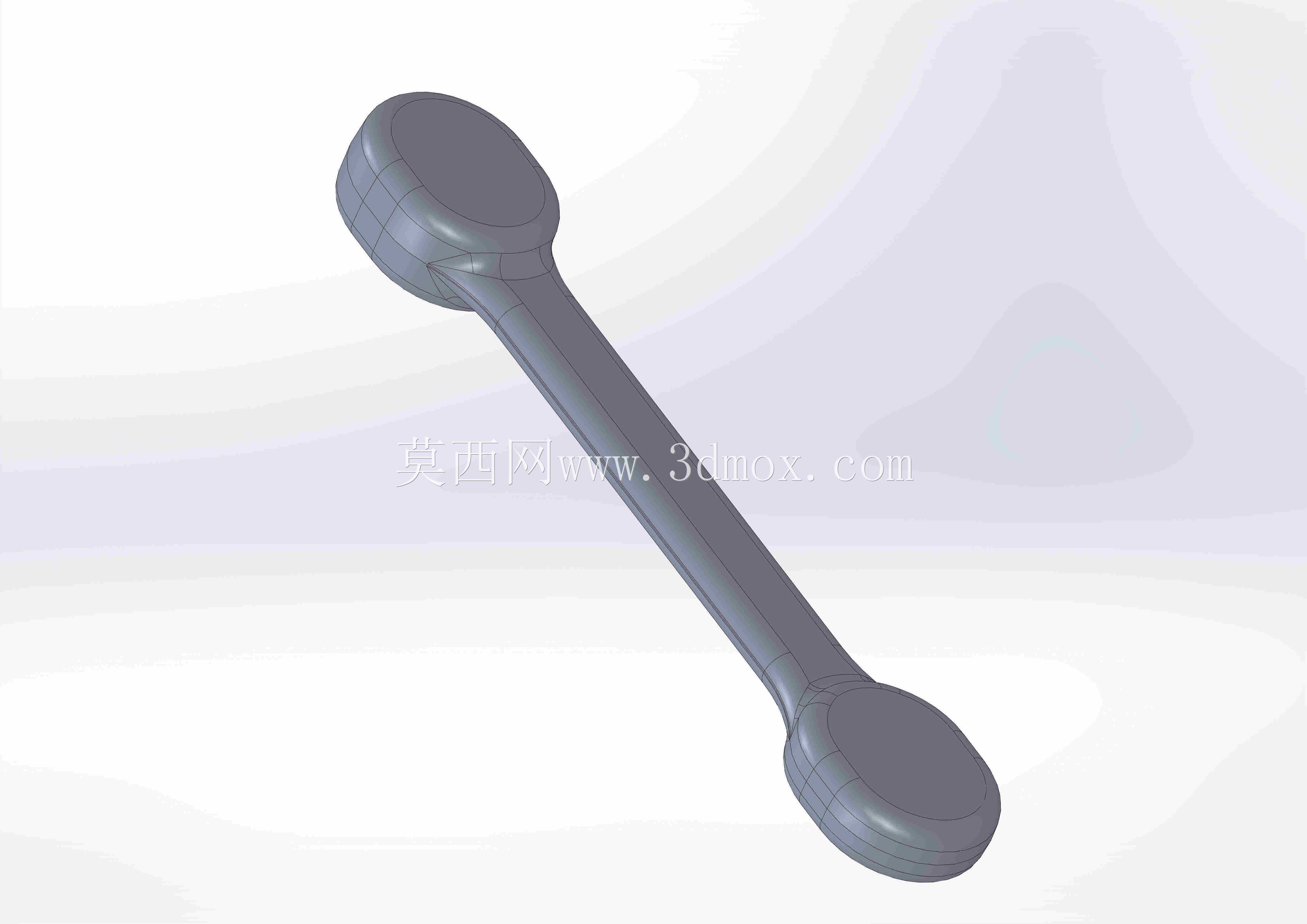

锻造制动块吊架连杆结构三维造型

　　该零件属于制动执行机构中的传力与吊挂类构件，整体呈两端大、中间细的长连杆形态，常用于车辆底盘、起重行走机构、工业制动钳或类似需要把制动力、吊挂载荷在两个铰接点之间传递的场合。其两端为近似圆形的头部，中间由连续变截面杆身连接，外形没有突兀的尖角和薄壁区域，符合锻造成形前毛坯设计的基本思路。

　　从实际用途看，这类构件不是外观覆盖件，而是承受拉压交变载荷的安全相关零件。制动动作发生时，端部铰接区域会承受销轴传递的集中力，杆身则把力从一端传至另一端；在吊挂工况下，零件还可能承受自重、冲击载荷以及装配偏差带来的附加弯矩。因此，建模时不能只关注轮廓是否顺滑，更要保证两端头部的有效承载面积、杆身过渡区的截面连续性以及孔位周边的材料分布。

　　结构上，两端圆形头部可理解为销轴连接座，后续加工通常会在头部形成同轴孔或与衬套、销轴配合的安装界面。头部外缘采用圆弧封闭，有利于锻造时金属沿轮廓均匀流动，也能降低热处理和服役过程中的应力集中。中间杆身并非等宽直板，而是沿长度方向逐渐收窄再向两端扩开，这种形态使材料更多集中在受力复杂的端部，杆身则保留足够的拉压刚度，同时减少不必要的质量。

　　在三维造型处理中，应先确定两端铰接中心距，这是整根连杆最关键的安装边界。中心距直接影响制动机构的杠杆比、制动块行程以及吊挂位置；若中心距偏差过大，即使零件外形接近，也会造成装配干涉或制动力传递不一致。两端头部的外圆直径、厚度和孔轴位置需要与销轴、衬套、制动块支架等相邻件协同校核。杆身宽度、厚度和过渡圆角则决定了零件在有限空间内是否会与周边支架、弹簧或拉索发生碰擦。

　　设计思路上，该件明显偏向锻造毛坯逻辑：外轮廓饱满，截面变化平缓，边缘带有适合拔模和圆角过渡的形态。相对于切削加工件，锻件能够保留较合理的金属纤维流线，使杆身和头部在反复加载下具有更好的疲劳性能。建模时需要把分模、拔模、圆角和加工余量纳入考虑，尤其是两端头部与杆身相接的位置，不能用简单直角搭接；圆角半径过小会在模具充满和热处理时形成薄弱区，过大则可能增加局部材料堆积并影响装配边界。

　　安装边界方面，零件长度方向占据主要空间，两端头部的回转区域需要预留销轴装入和衬套压装的位置；杆身侧面应与相邻制动块、支架壁面保留间隙，避免在制动摆动过程中发生线接触或卡滞。若该件用于开式制动机构，还需检查其在最大摆动角度下是否与拉簧、调整螺栓、传感器线束等附件干涉。厚度方向虽然相对紧凑，但头部厚度往往决定销轴支承宽度，不能为了减轻质量而随意削薄。

　　从受力路径看，载荷通常从一端销轴孔进入，经圆形头部扩散到杆身，再汇聚到另一端头部。杆身中心线应尽量与两端铰接中心连线保持一致，避免因造型偏移形成额外偏心弯矩。若机构本身存在摆角，端部孔位可根据实际运动关系设置同轴圆柱面或预留衬套间隙，但外形模型仍需准确表达头部包络，以便后续进行运动干涉检查。

　　对于结构设计人员，该类零件的建模重点在于把功能几何和工艺几何统一起来：孔位、中心距、头部厚度属于装配和承载核心；外轮廓圆角、拔模面、杆身变截面属于锻造和疲劳性能核心。完成实体造型后，可沿杆身中段截取截面，检查最小截面积是否满足拉压载荷需求；再对两端孔边、头部与杆身过渡圆角进行应力集中评估。对于需要轻量化的场景，也应优先在低应力区调整轮廓，而不应削弱孔周和过渡区。

　　整体而言，该制动块吊架连杆造型体现了典型机械传力件的设计特征：形态简单但约束明确，外形服务于铰接、传力、锻造和安装四类需求。三维模型在用于机构校核时，应重点关注两端中心距、头部包络、杆身摆动空间以及与销轴组件的配合关系；在用于制造准备时，则应继续补充孔加工、倒角、锻造拔模和毛坯余量等工程信息，使概念造型能够顺利过渡到可加工、可装配的实际零件。
