R1/2规格外螺纹连接式冷却液喷嘴结构

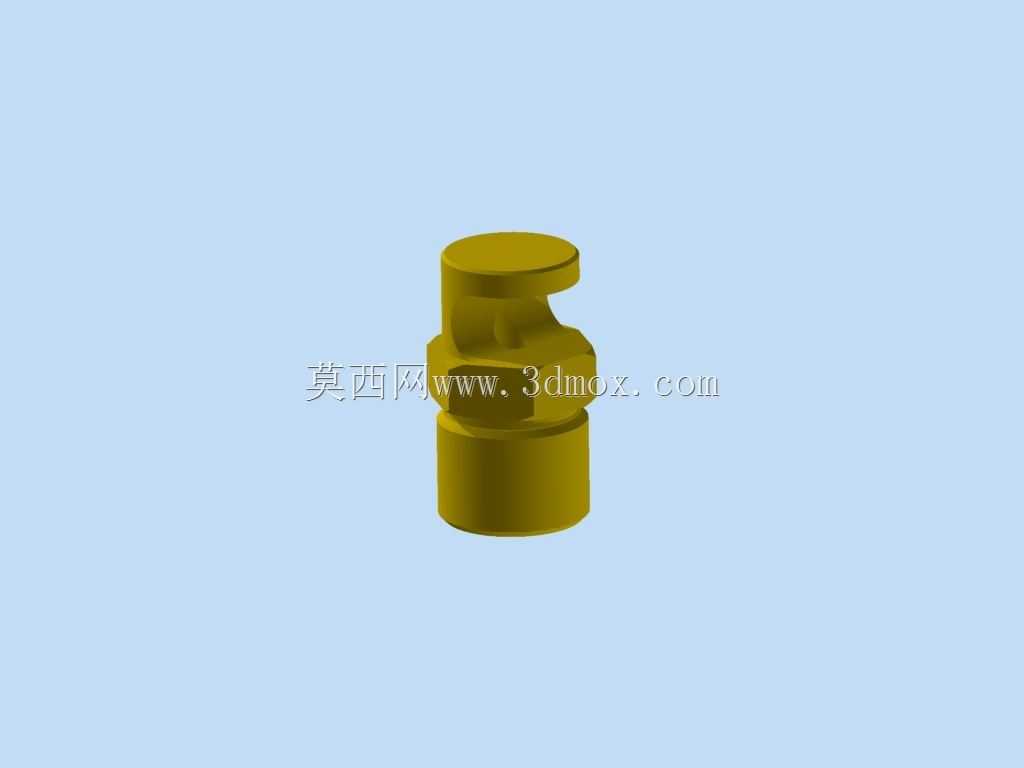

　　在工业冷却回路、设备温控系统、加工工位冷却管路的搭建中，这类R1/2规格的冷却液喷嘴是十分常见的末端喷射元件，日常选型时经常会碰到安装接口匹配、喷射角度适配、安装空间受限的问题，这个三维结构完整还原了该类喷嘴的实际装配特征，能直接用于管路布局的干涉校验、冷却工位的方案模拟。从实际使用场景来看，这类喷嘴主要承担定向输送冷却液、将冷却介质精准喷射到需要降温的工作面的作用，常见于机床加工工位的刀具冷却、工业设备散热回路的定点喷淋、液压系统温控单元的介质喷射，也可用于小型冷却流水线的工件表面降温工位，适配水基冷却液、低粘度冷却油等常规工业冷却介质，工作压力覆盖常规工业管路的0.2-0.8MPa区间，能满足绝大多数常规冷却场景的使用需求。

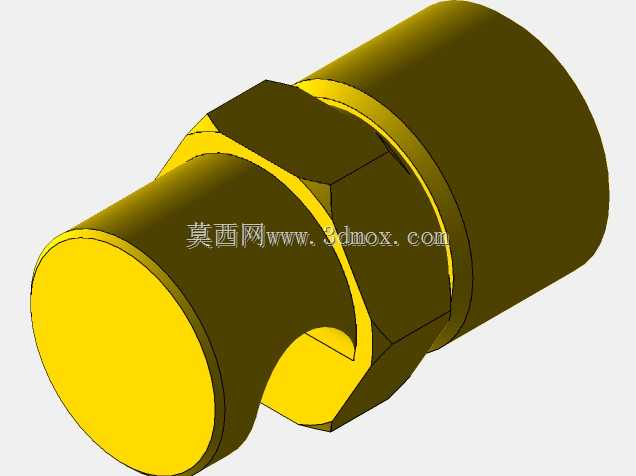

　　从功能特性上看，该喷嘴采用一体式黄铜材质结构设计，主体分为下部外螺纹连接段、中部定位凸台、上部喷射导向段三个部分，下部的R1/2外螺纹为密封管螺纹，安装时无需额外搭配密封垫片，依靠螺纹自身的锥度配合即可实现管路密封，能有效避免冷却介质在连接位置的渗漏问题；中部的凸台结构为安装限位结构，装配时可以抵在管路安装板的端面，控制喷嘴拧入管路的深度，避免拧入过深遮挡内部流道、或是拧入过浅导致连接强度不足的问题；上部的侧向开槽结构为喷射出口，采用侧向开口的设计而非轴向直喷，能够让冷却液以扇形面的形式侧向喷出，覆盖更大的冷却区域，同时开槽的边缘做了圆弧过渡处理，能减少介质喷射时的紊流，让喷射流型更稳定，避免冷却介质飞溅到非冷却区域。

　　从设计思路上看，该结构没有采用复杂的拼接装配结构，而是选择一体式车削加工的成型方案，整体没有额外的装配零件，一方面能降低加工成本，适合批量生产，另一方面也减少了装配环节可能出现的渗漏点，提升元件在长期带压工作下的可靠性；流道部分采用等径过渡设计，从下部螺纹端的入口到上部的喷射出口，流道截面没有出现突然的扩大或缩小，能尽可能降低介质在喷嘴内部的压力损失，保证出口位置的喷射压力满足冷却需求；上部的开槽位置做了偏心设计，安装时可以通过旋转喷嘴的周向角度，灵活调整喷射方向，无需额外调整管路的安装角度，适配不同工位的喷射方向需求，现场安装调试的灵活性更强。从外形尺寸与安装边界来看，该喷嘴的整体轴向高度控制在常规同规格喷嘴的尺寸范围内，

　　下部R1/2外螺纹的有效旋合长度符合管螺纹安装的标准要求，安装时仅需要在安装板或管路端加工对应规格的R1/2内螺纹孔即可，不需要额外加工定位槽或是固定孔；中部凸台的外径大于螺纹大径，安装后凸台突出安装面的高度很小，不会占用过多的安装空间，适合在布局紧凑的冷却管路集群中使用，相邻喷嘴之间的安装间距可以控制在较小的范围内，不会出现凸台互相干涉的问题；上部喷射段的外径小于中部凸台外径，侧向开槽的开口宽度经过匹配设计，在保证喷射覆盖范围的同时，不会让整体径向尺寸过大，即使在靠近加工工件、或是靠近运动部件的位置安装，也不会和周边的结构产生运动干涉。在做三维布局设计时，这个模型可以直接导入装配体中，一方面可以校验喷嘴安装后和周边工件、夹具、运动部件的安全距离，避免实际安装后出现结构碰撞，另一方面也可以结合喷射方向的调整，模拟冷却液的喷射覆盖范围，确认冷却点位是否能覆盖需要降温的工作面，减少现场调试时的整改工作量。对于做冷却系统设计的工程师来说，这类标准接口的喷嘴模型不需要从头开始绘制，直接调用即可完成管路布局，能大幅提升设计效率，同时模型还原了所有的安装特征和外形细节，不会出现模型和实际零件尺寸偏差导致的装配干涉问题，能保证设计方案和实际装配效果一致。
