钣金折弯式钢丝绳张紧固定卡扣

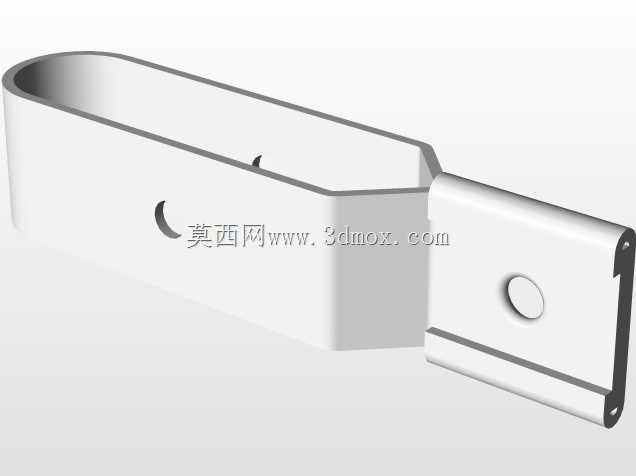

　　该零件属于轻载钢丝绳张紧与端部固定场景中常用的钣金卡扣类构件，整体采用薄金属板经折弯成型，结构上由长槽容纳段、过渡折弯段和带孔安装耳板三部分连续构成。长槽段为U形开口截面，内部形成贯通的狭长容纳空间，钢丝绳穿入后可沿槽体走向布置，槽壁对绳体形成侧向约束，避免受力后绳体出现大幅偏摆。槽体侧壁开设月牙形缺口，该缺口在装配时可作为绳体侧向卡入位，也可在张紧调整后配合锁止件限制绳体滑移，减少纯摩擦夹持带来的松脱风险。

　　从实际使用看，这类张紧卡扣常见于护栏拉索、大棚支撑钢索、小型设备牵引绳、灯具吊挂钢绳以及机箱门体拉绳等场合。其作用不是承受大吨位载荷，而是在空间受限、安装节拍较快的位置，快速完成钢丝绳走向约束和预紧力保持。相比铸造或机加工张紧座，钣金折弯件重量轻、材料利用率高，适合批量冲压生产；装配时也不需要复杂工装，先将安装耳板通过圆孔固定在机架或墙板上，再把钢丝绳压入长槽，最后利用缺口或附加卡件完成锁止即可。

　　建模时需要重点还原折弯过渡区的真实几何。长槽段并非简单矩形盒体，端部带有圆弧收口，折弯内侧应保留材料中性层对应的圆角，外侧则随板厚自然延展；若把折弯角建成尖锐直角，后续展开计算和冲压工艺判断都会失真。耳板与槽体之间通过阶梯折弯形成高度差，这个高差决定了安装面与钢丝绳中心线的偏置距离。选型时不能只看零件总长，还要确认槽内净宽、槽深、板厚以及耳板孔位到槽端的距离，因为这些尺寸共同决定了可容纳绳径、最小弯曲半径和螺栓安装空间。

　　安装边界方面，耳板圆孔用于穿入螺钉或铆钉，孔周需要留出扳手或铆钉枪操作空间；耳板背面应尽量贴合支撑面，避免悬空受力后出现翻转。长槽开口方向要与钢丝绳受力方向匹配，若钢绳拉力直接朝向开口侧，张紧状态下容易脱槽，因此通常让主拉力沿槽体长度方向传递，或使开口背向主要载荷。槽端圆弧处不宜与钢丝绳形成硬折角，设计人员应校核绳体在该位置的弯曲半径，防止反复张紧后出现断丝。

　　结构细节上，耳板表面的圆形凸台可理解为局部加强或定位特征，能够提高孔周承压能力，并在螺栓压紧时减少板面凹陷。长槽底部与侧壁的连续折弯提高了截面惯性矩，使薄板件在夹持钢绳时不易张开。侧壁缺口的位置和形状需要兼顾穿绳效率与防脱能力：缺口过大会降低夹持可靠性，缺口过小则不利于现场快速装配。整体外形没有多余装饰，所有轮廓均服务于绳体容纳、安装固定和张紧锁止，体现了小型五金件在有限空间内兼顾工艺性与装配性的设计思路。
