法兰式弹性扭矩传动联轴器

　　现场做传动方案时，这类带法兰安装面的弹性联轴器，最常出现在泵组、风机、小型减速机组以及需要隔振补偿的动力输出端。它一端通过轮毂内孔与主动轴或从动轴配合，另一端借助均布螺栓孔的法兰盘与对接设备端面刚性联接，中间依靠弹性元件吸收两轴之间的径向、角向与少量轴向偏差，避免偏差直接转化为轴承附加载荷。

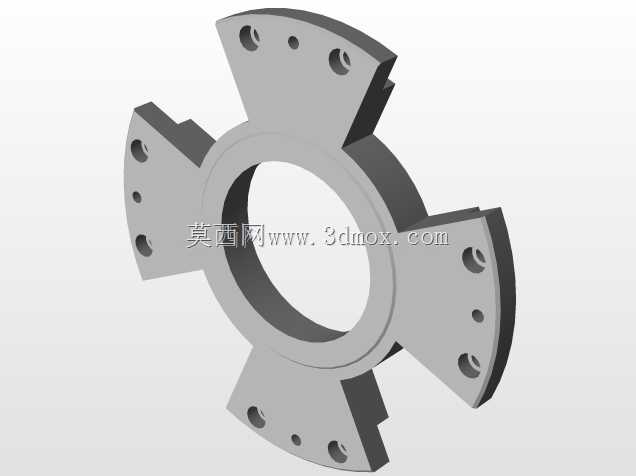

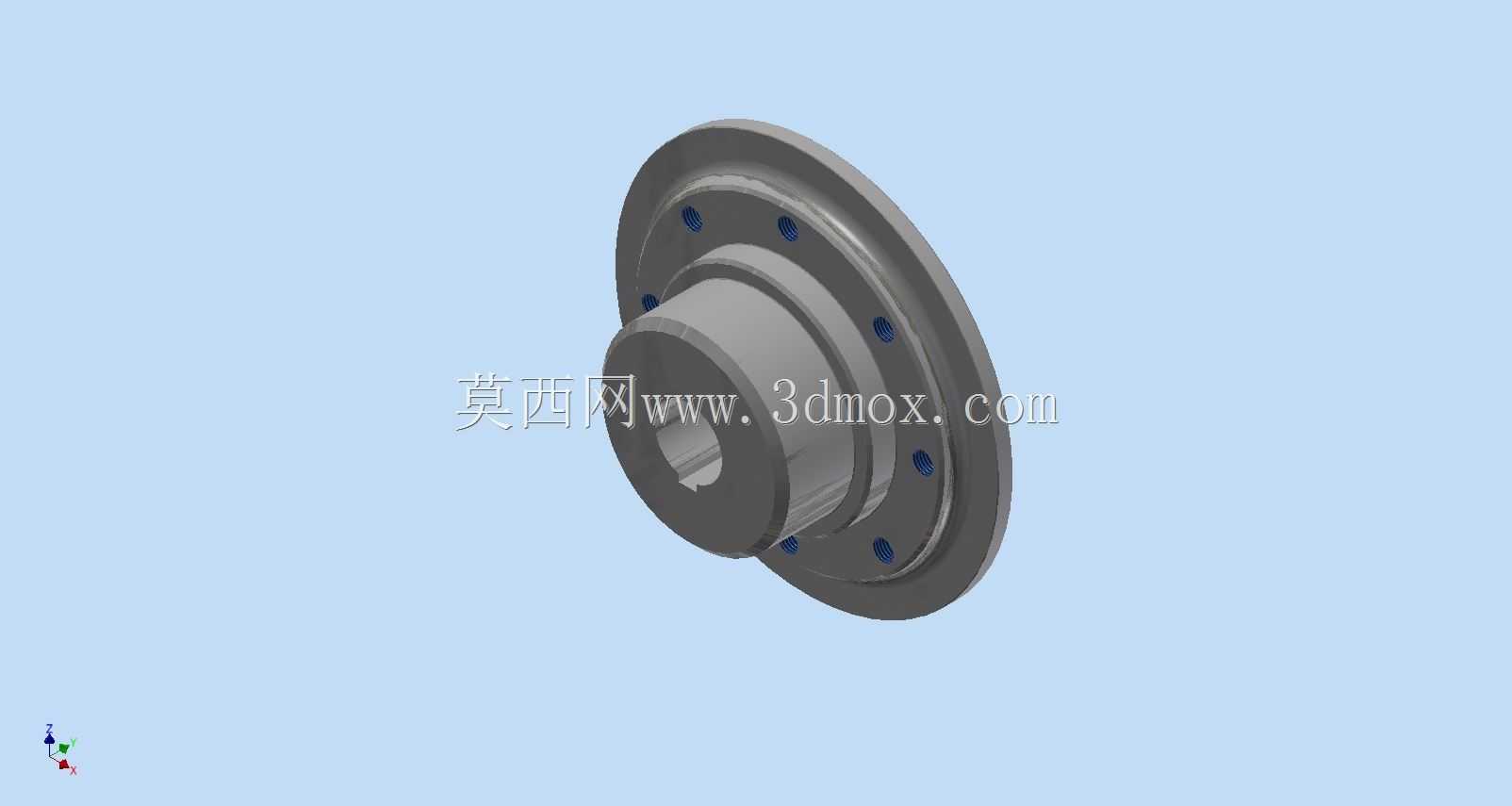

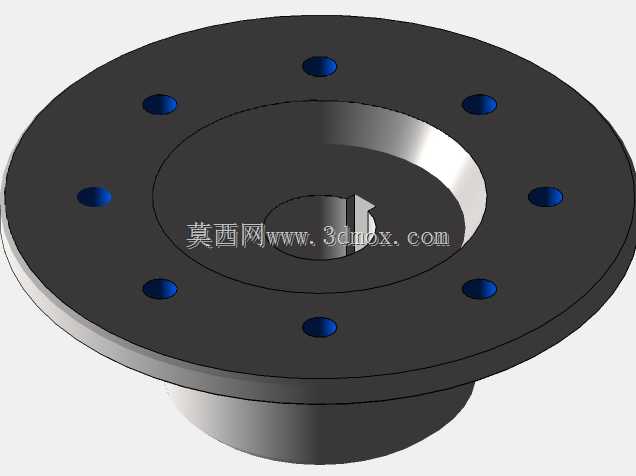

　　从结构上看，模型呈现出明显的两段式轮廓：一侧是大直径圆盘法兰，盘面上沿圆周均匀布置多个安装孔，孔位与配对法兰的螺栓节圆严格对应；另一侧是阶梯状轮毂，内孔开设键槽，用于传递扭矩并限制轴与轮毂之间的周向相对转动。法兰与轮毂之间的过渡段承担弹性补偿功能，这也是periflex类耦合器区别于刚性法兰盘的核心所在——刚性联接要求两轴对中精度极高，而弹性耦合器允许在装配误差、基础沉降、热膨胀或载荷冲击下仍保持平稳传动。

　　建模时需要重点把握几条尺寸边界。首先是法兰外径，它决定了螺栓分布空间以及联轴器在设备腔体内的回转包络，盘体外侧必须与防护罩、壳体壁面留出足够间隙，防止高速旋转时发生擦碰。其次是螺栓孔节圆直径、孔径与孔数，这组参数直接决定能否与现有设备法兰互换；若节圆偏差哪怕几毫米，现场就无法穿装螺栓。轮毂段则要关注内孔直径、键槽宽度与深度、轮毂轴向长度，内孔与轴的配合通常选过渡配合，键槽尺寸按轴径对应的标准选取，轮毂长度要保证夹紧与传力面充足，又不能过度占用轴端空间。

　　实际选型中，法兰端常用于对接柴油机飞轮壳、液压泵法兰面或齿轮箱输出盘，轮毂端则套接电机轴、泵轴。这种“一面一孔”的联接形式在紧凑型动力单元里很常见，因为它省掉了两段轴各自伸出再用中间联轴器对接的冗长布局，轴向尺寸更短，整机重心更集中。弹性元件的刚度选择需要权衡：刚度过大，补偿能力弱，对中误差会以交变载荷形式反复作用于轴承和密封；刚度过小，则在启动、反转、冲击载荷下出现过大扭转变形，影响传动精度甚至引起共振。

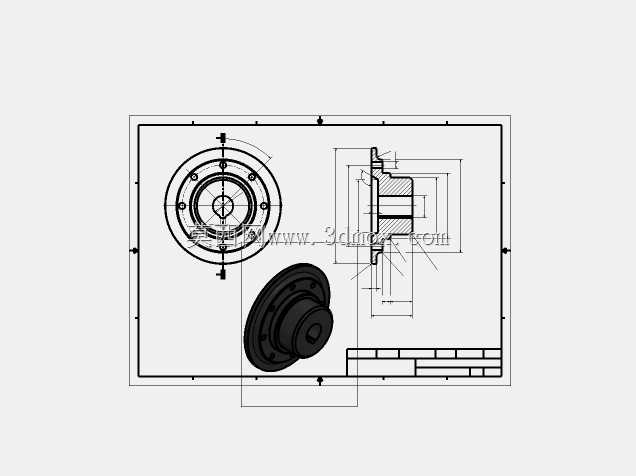

　　三维建模过程中，法兰盘面的螺栓孔采用圆周阵列生成，阵列数量与起始角度必须和二维图纸一致；轮毂内孔的键槽要注意朝向与深度基准，通常以孔壁母线为基准标注。法兰盘与轮毂交接处应保留圆角过渡，避免应力集中在变截面位置，这在承受反复扭矩的零件上尤为关键。模型还需体现端面加工特征：法兰贴合面与轮毂端面一般有粗糙度与垂直度要求，贴合面不平会导致螺栓预紧后盘体翘曲，运转中产生振动。

　　装配校核时，要把联轴器放到完整传动链路里检查运动包络，确认法兰外圆在最大挠度下不与固定件干涉，同时核对螺栓装入空间是否预留扳手操作位。对中校核仍不可省略，弹性补偿只是放宽公差而非取消对中；合理的对中能显著延长弹性元件与轴承寿命。整体而言，该模型把法兰联接的刚性可靠与弹性耦合的补偿隔振结合在一起，适用于空间紧凑、存在振动与不对中工况的中低速动力传动场合。
