轴流风机环形防护网罩结构设计

　　该结构对应轴流通风设备外侧的安全防护网罩，主要用于工业冷却风机、设备散热风道、厂房通风机组以及小型鼓风装置的进风或出风端。其核心作用是在不明显增加风阻的前提下，将旋转叶轮与人员、异物隔开，避免手指、工具或碎屑直接接触高速叶片，同时对气流进行一定的整流，使进入叶轮的气流分布更加均匀。

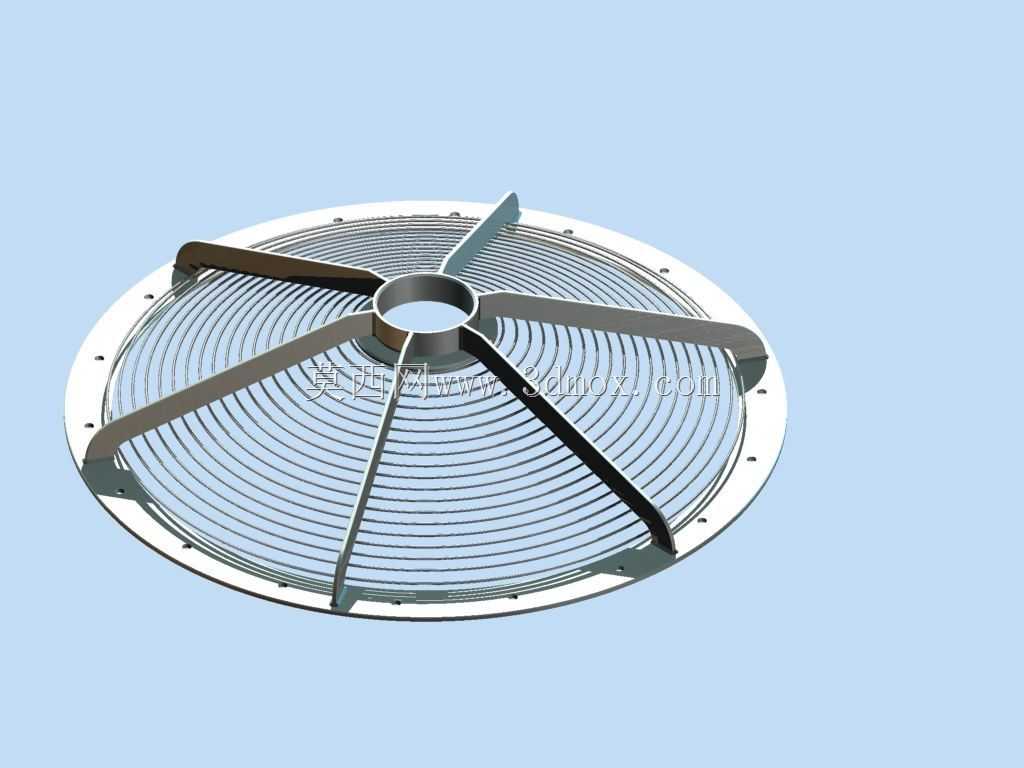

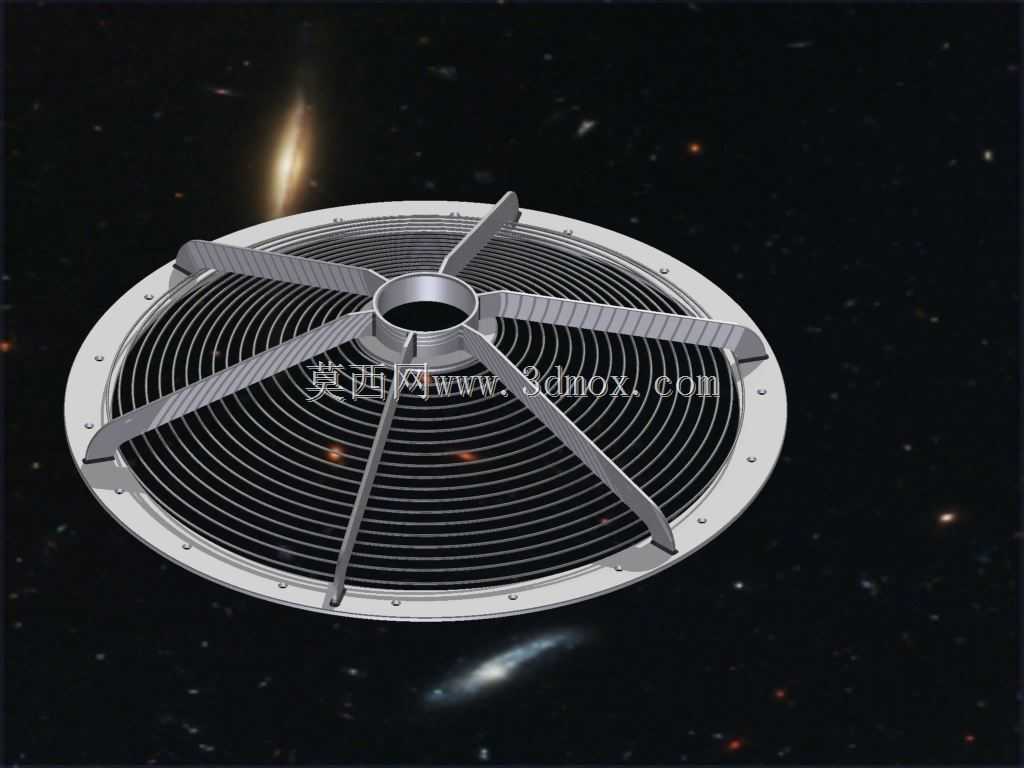

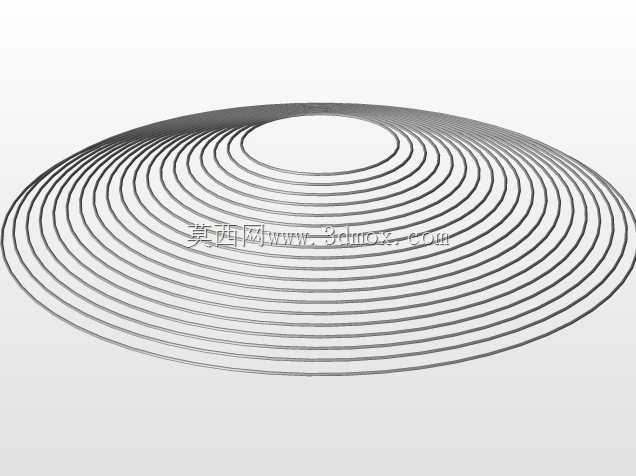

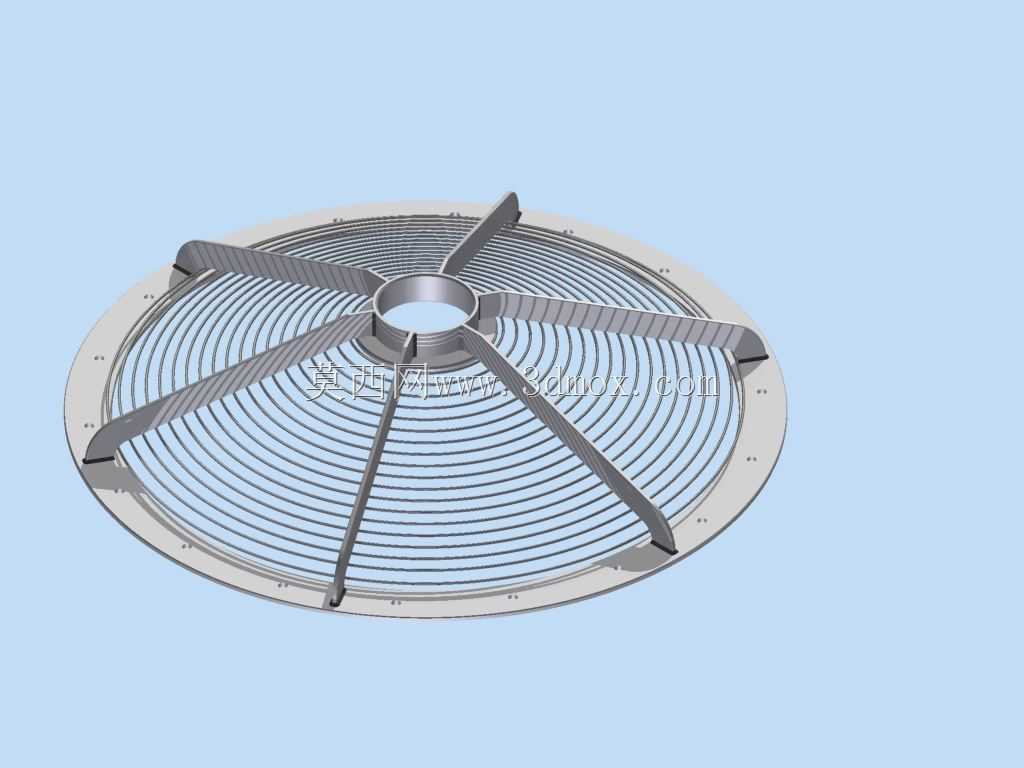

　　从整体外形看，网罩采用圆盘式布局，外轮廓为环形安装边框，中心设置轮毂座，二者之间由多根放射状加强筋连接。放射筋沿圆周方向均匀分布，承担主要的抗弯与抗扭载荷；同心环状细筋则围绕中心逐层展开，形成细密的网格防护面。这种“径向骨架+环向网格”的组合，在风扇护网中较为常见：径向筋保证整体刚度，环向筋控制开孔尺寸，既满足安全防护间距要求，又能保持较大的通透率。

　　设计时需要优先处理通风效率与防护强度之间的关系。若网丝过密，虽然防护性能提高，但气流通过时会产生明显压降，增加风机噪声并降低风量；若网格过大，则无法有效阻挡异物，安全防护意义下降。因此环向筋的间距、径向筋的宽度以及筋条截面厚度都需要结合叶轮直径、转速和使用场景确定。靠近外圆的区域线速度较高，异物撞击概率也更大，网格连续性和边框连接强度应重点校核；中心区域则主要承担轮毂固定与筋条交汇作用，结构可适当加强。

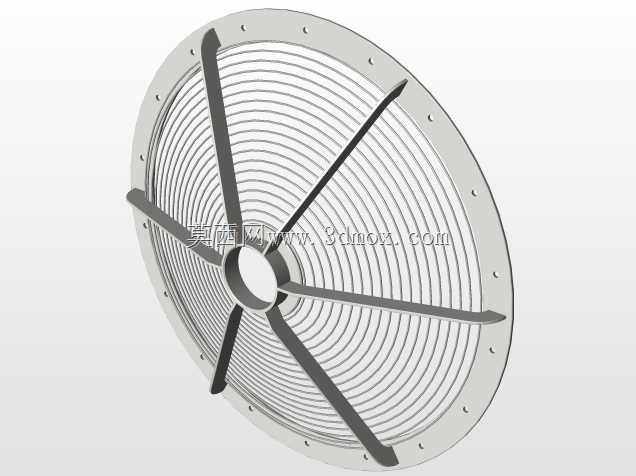

　　外圈边框不仅是外形约束件，也是安装基准件。边框上预留有沿圆周分布的安装孔，用于与风机壳体、风筒法兰或设备面板连接。安装孔的位置度会直接影响网罩与叶轮的同轴度，若偏心过大，可能造成局部间隙过小，运行时出现擦碰或气流不均。实际建模时，应以外圈安装孔所在圆为装配基准，保证中心轮毂、叶轮旋转中心和固定孔位处于同一轴线上。边框与放射筋交接处宜采用圆滑过渡，减少应力集中，也有利于冲压、焊接或注塑成型时的工艺实现。

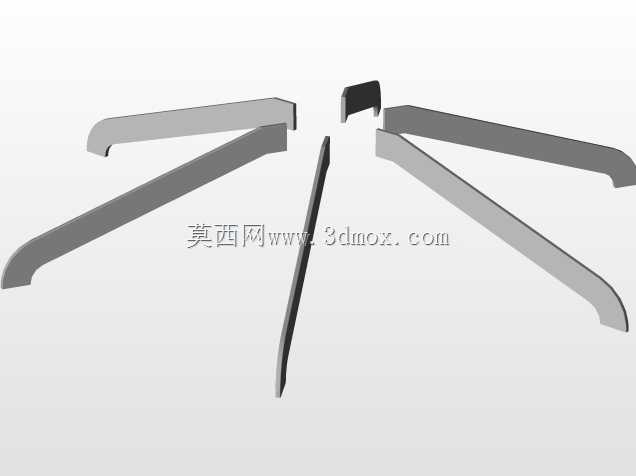

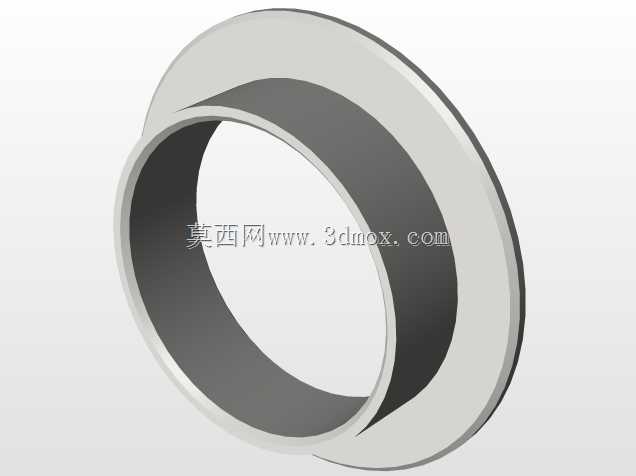

　　中心轮毂座用于对应风机轴部或电机端盖位置，其孔径、凸台高度和配合面需要与后端安装结构匹配。放射筋在轮毂处汇聚，若采用金属焊接结构，需控制焊接变形，避免网面翘曲；若采用塑料注塑结构，则要注意筋条厚度均匀，防止缩痕和冷却不均。模型中放射筋带有一定宽度和折弯形态，说明其并非简单圆杆，而是兼顾刚性与导流作用的板条状支撑，能够在受到侧向冲击时将载荷迅速传递到外圈。

　　安装边界方面，网罩整体为扁平盘状构件，轴向占用空间较小，适合贴装在风机端面。装配后需确认网罩内表面与叶尖、叶片前缘之间保留足够安全间隙，间隙过小会在振动或热变形后产生干涉，过大则会削弱防护和整流效果。外圈直径应与风机风口或防护开孔匹配，安装孔数量及分布需符合对应设备的固定方式。对于外露运转设备，网罩还应考虑表面处理，如金属件的喷塑、镀锌或不锈钢材质选择，以适应潮湿、粉尘或腐蚀环境。

　　从建模思路看，建立该类结构时可先确定外圆、中心轮毂和安装孔分布，再绘制单根放射筋并通过圆周阵列形成主体骨架；随后依据防护间距建立同心环筋，并在交点处完成连接或布尔合并。筋条端部与边框、轮毂的结合区域应保留实体过渡，避免出现零厚度几何。对于需要工程出图的场景，还应补充安装孔直径、孔位圆直径、网罩总厚、筋条截面、最大开孔尺寸以及与叶轮的最小间隙等关键尺寸，使结构既能满足安全防护，也能直接服务于后续加工与装配。
