泵用集装式机械密封腔体结构

　　这套密封结构在离心泵、化工流程泵、清水输送泵以及中小型回转设备的轴端位置使用频率很高，核心作用是封堵泵壳内部介质沿转轴向外泄漏的通道，同时阻挡外界粉尘、水汽进入轴承腔。现场运维里，轴封失效往往不是泵体本身损坏，而是密封端面磨损、补偿弹簧卡滞或者O形圈被介质腐蚀后出现滴漏，严重时介质喷溅会造成泵房地面湿滑、物料损耗，易燃易爆工况还会带来安全隐患，因此在建模阶段把密封腔体的配合边界梳理清楚，比后期现场拆改返工要省很多功夫。

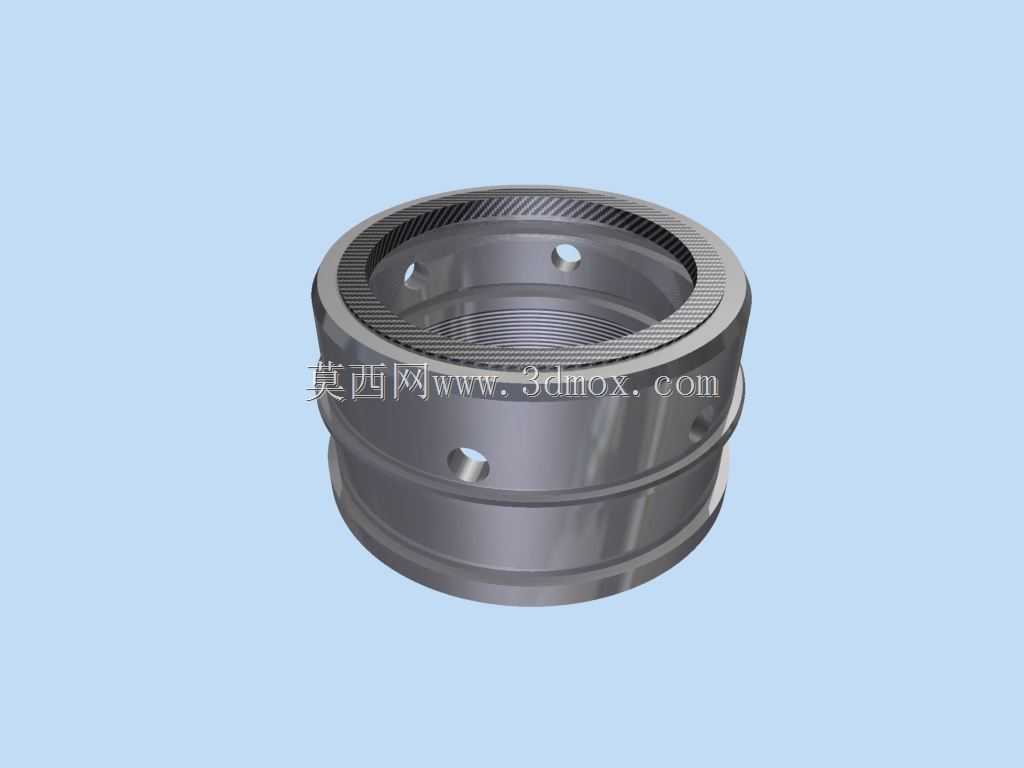

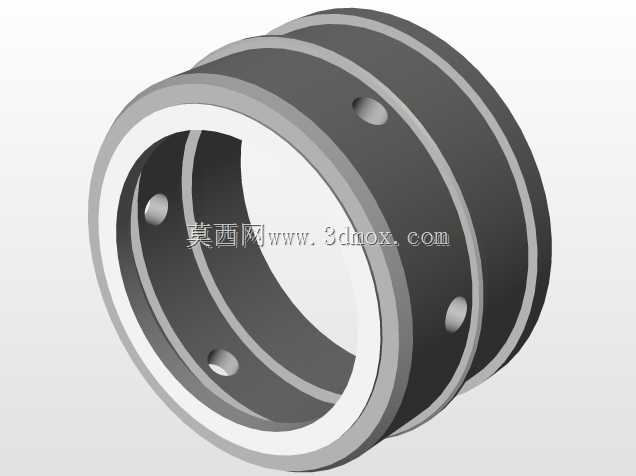

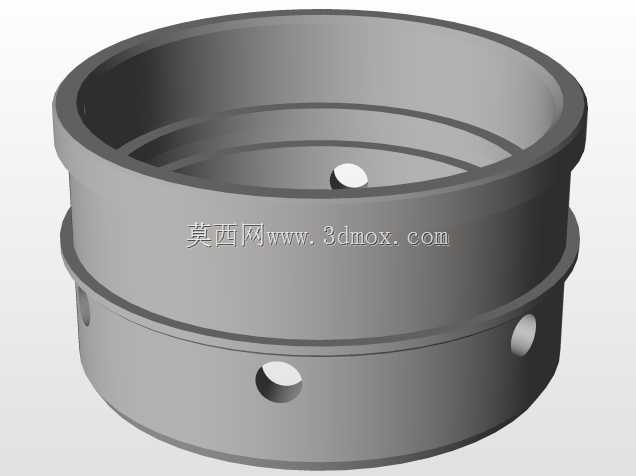

　　从结构上看，该零件为阶梯圆筒形密封座，上端面加工有细密的网格状防滑齿纹，周向均匀分布多个径向通孔，筒身外侧设置两道环形凸台，内壁加工有内螺纹与多级定位台阶。上端的径向孔一类是传动销孔，用来和泵轴或者轴套传递扭矩，保证动环随轴同步转动，不会出现跟转打滑；另一类是冲洗孔或者冷却孔，对接API冲洗方案时，外接冲洗液可以从孔道进入密封腔，带走摩擦热同时冲走介质里的微小颗粒，避免颗粒进入端面造成磨粒磨损。筒身的环形凸台是安装定位的核心边界，一道凸台贴合泵盖的密封腔止口，靠外径配合保证密封组件和泵轴的同轴度，另一道凸台作为压盖贴合面，装配时压盖螺栓均匀锁紧后，整个密封组件被轴向固定，不会随轴窜动。

　　设计思路上优先考虑了补偿性与对中性：机械密封的核心是一对高度贴合的动环、静环端面，动环侧靠弹性元件提供闭合力，转轴出现少量轴向窜动或者径向跳动时，弹性元件可以推动动环微量位移，始终保持端面贴合；而密封座的各级台阶分别给动环、静环、O形圈、弹簧预留了精确的安装槽位，台阶的轴向尺寸公差直接决定弹簧的预压缩量，预压量过大则端面比压过高，摩擦发热严重会快速烧损端面，预压量过小则介质压力波动时容易推开端面出现泄漏，建模时需要严格按照密封标准核对弹簧工作行程，保证压缩量落在合理区间。内壁的内螺纹一般用于连接轴套或者锁紧螺母，把整个密封组件轴向锁定在转轴上，螺纹的旋向要和泵轴转向匹配，避免设备运转时螺母松动退扣。

　　外形与安装边界方面，密封座的最大外径必须小于泵腔的密封腔内径，装配时整体从泵端轴向推入，周向要预留压盖螺栓的穿过空间；上端面的齿纹一方面增加压盖和密封座之间的摩擦力，防止周向转动，另一方面也可以作为装配时的防滑夹持位，方便工装卡紧拧动。径向孔的位置要和泵盖上的冲洗接口、销孔位置一一对应，建模时需要做装配干涉检查，确认孔道不会和内部的动环、弹簧发生位置冲突，同时保证冲洗液可以顺畅流到端面摩擦区域。筒壁的厚度要兼顾强度与空间限制，承压工况下要校核内壁在内压作用下的环向应力，避免薄壳变形导致定位台阶偏移，而壁厚过大又会挤占密封腔内部空间，影响弹性元件的布置。

　　实际选型适配时，首先要匹配泵的轴径、密封腔内径与腔深，确认该密封座的轴向长度可以完全容纳动静环与补偿机构；其次结合输送介质特性选择对应材质，清水工况常用铸铁座配丁腈橡胶O形圈，化工腐蚀工况则改用不锈钢座配氟橡胶或者聚四氟乙烯密封件，含颗粒的浆料工况还要加大冲洗孔通径，引入清洁外冲洗液阻挡颗粒进入。三维建模过程中，所有配合面都要标注明确的公差要求，止口配合采用过渡配合保证同轴度，O形圈槽的尺寸严格遵循密封件标准，槽口倒角圆滑无尖角，避免装配时割伤橡胶圈；周向孔系采用圆周阵列特征，保证孔位均布，传动销孔和销的配合间隙控制在合理范围，既方便装配又能可靠传递扭矩。整体结构集成度高，拆检时可以整体抽出更换，不用逐个零散拼装零件，大幅缩短现场维修的停机时间。
