拖拉机前部配重挂载结构三维数模

　　这套前部配重挂载结构主要服务于轮式拖拉机前端配重布置，核心作用是在拖拉机挂载后悬挂农具、牵引重型机具或进行耕地、播种、运输作业时，通过增加前轴载荷来平衡整机重心。田间作业中，后悬挂犁、旋耕机或播种机下压时，前轮附着力容易下降，转向发飘甚至翘头；前端加装成组配重后，前轴承载得到补偿，转向稳定性、牵引效率和制动安全性都会明显改善。该结构也可用于装载机前端或其他需要前轴压载的农用机械，在不改变主机主体结构的前提下提供可拆卸的质量补偿。

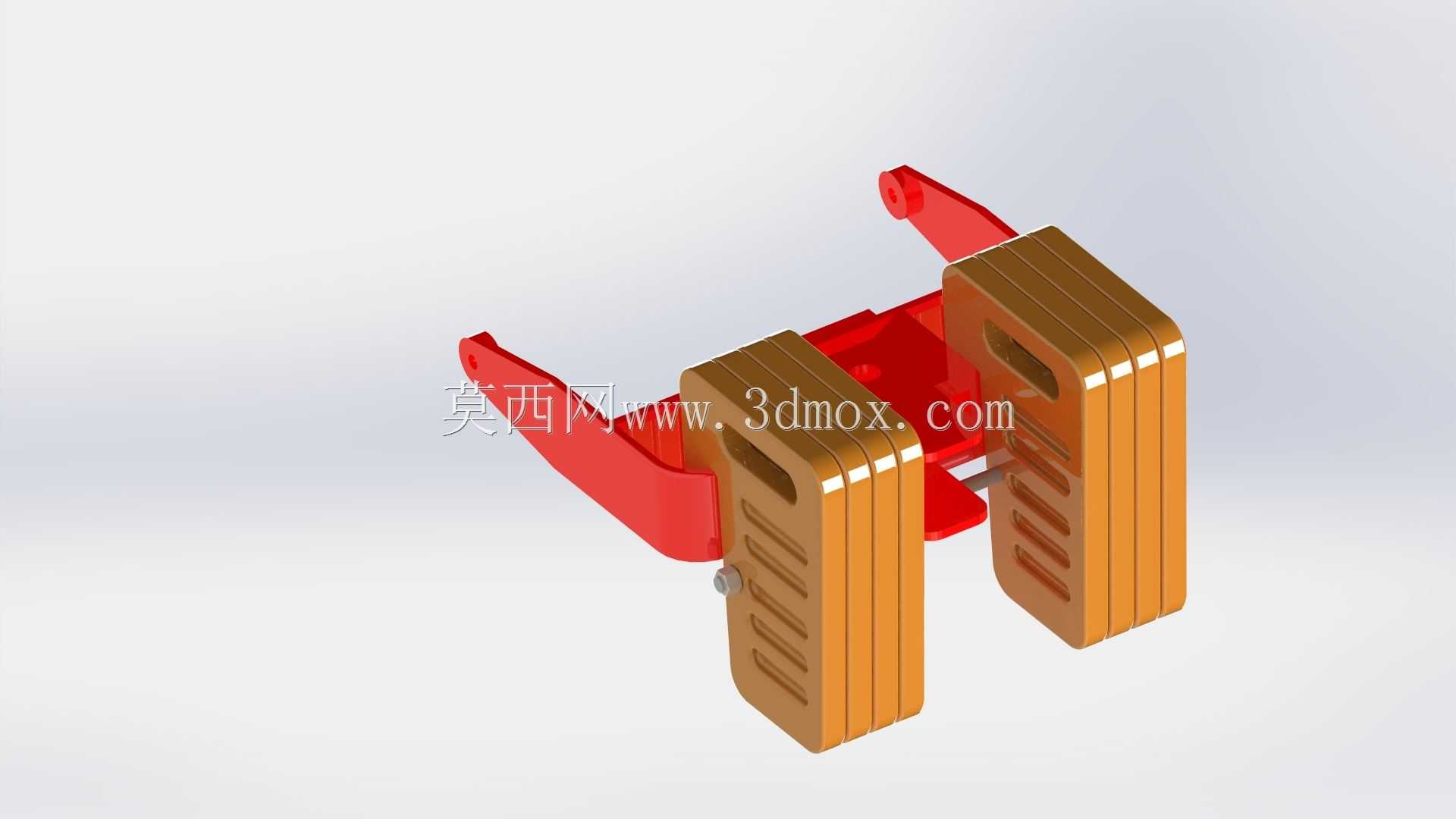

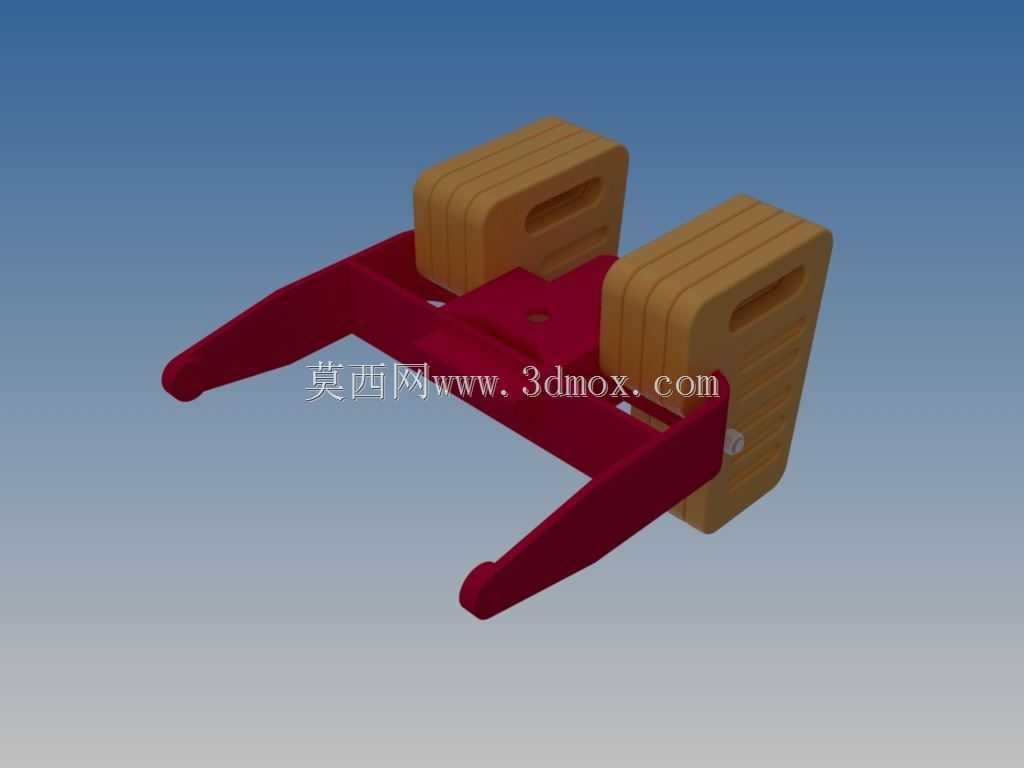

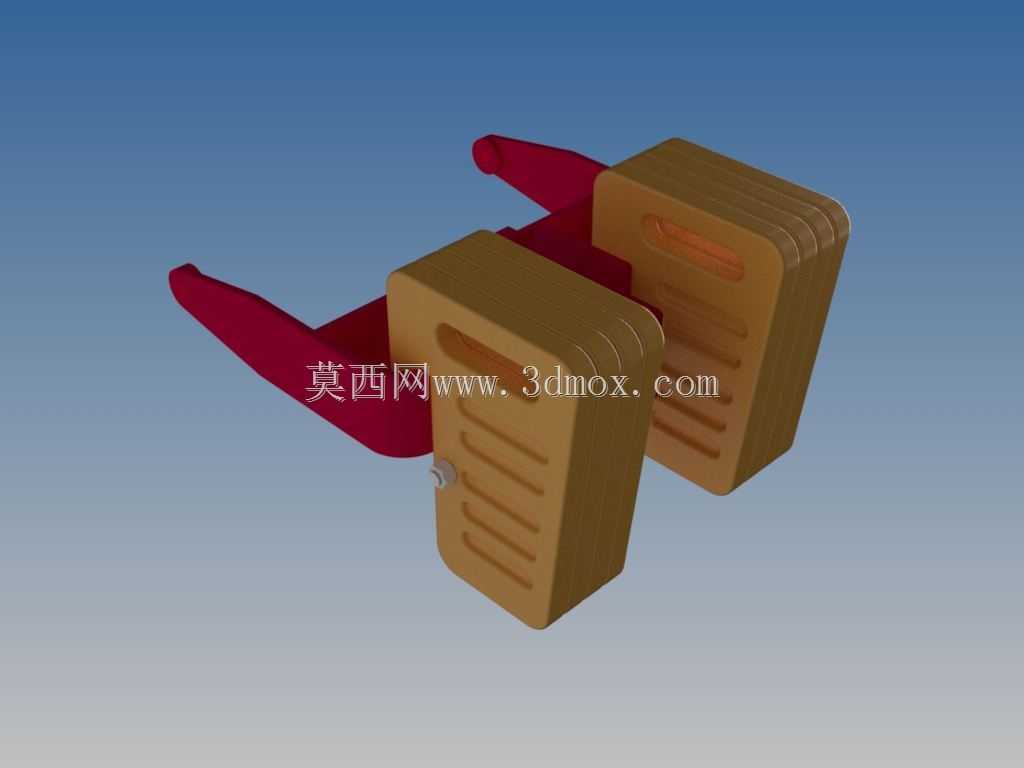

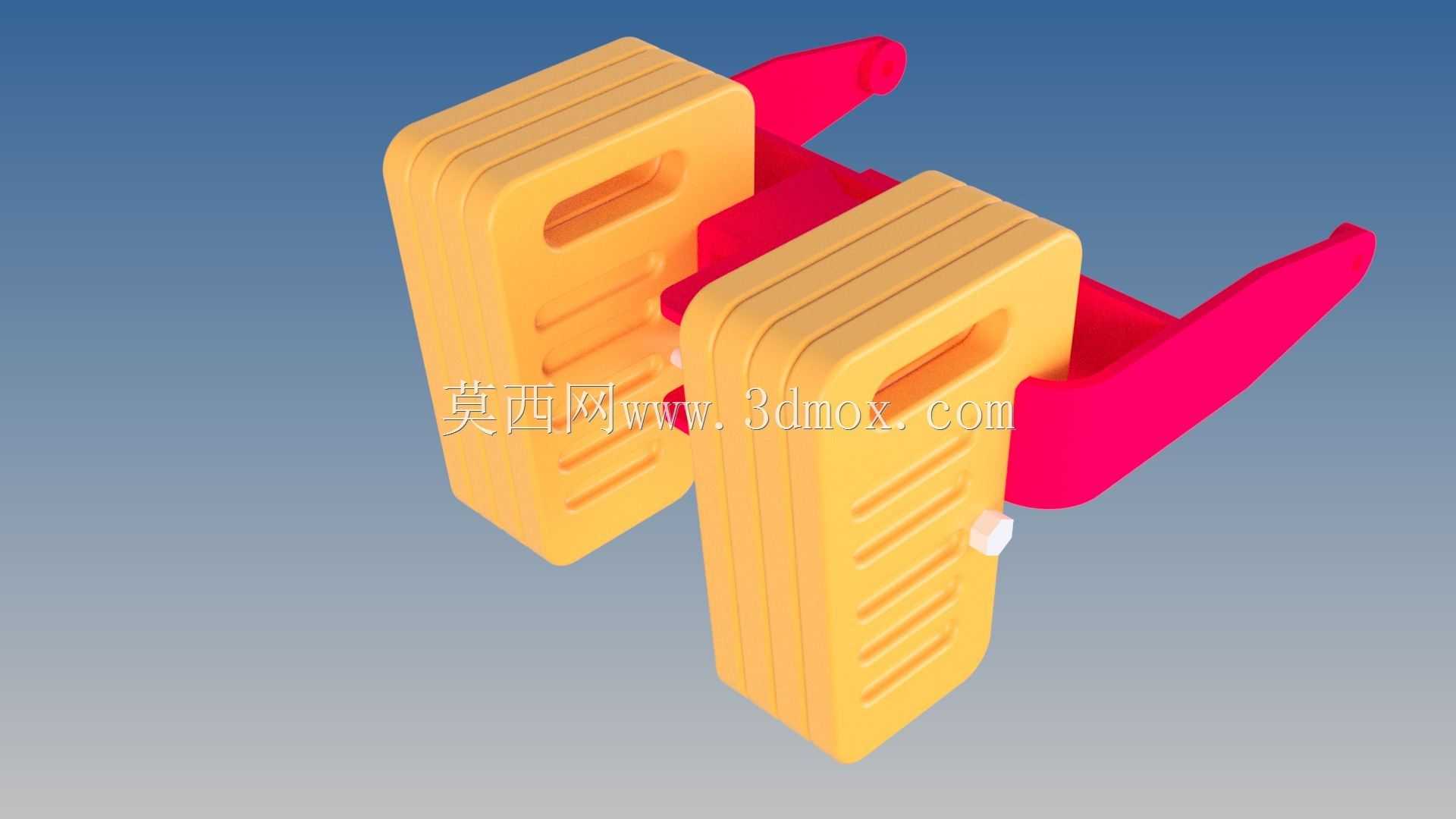

　　从结构组成看，模型包含红色中部挂载支架、两侧红色支撑臂以及两组棕色叠片式配重块。支架位于整机前端中心位置，承担配重块与拖拉机前托架之间的载荷传递；支撑臂向两侧展开，形成稳定的承托和限位关系。配重块采用多层片状堆叠形式，单片外形近似长方体，边缘做倒角处理，表面设置凹槽与加强纹理，既便于识别握持区域，也能在铸造时改善材料分布、降低应力集中。叠片结构的实际意义在于配重质量可按作业工况增减：轻载运输时减少片数，降低不必要的滚动阻力和油耗；重负荷深翻或后悬挂重型农具时增加片数，获得足够前轴压载。

　　配重块顶部开设横向提手孔，属于农机配重中常见的搬运结构。人工或简易吊装设备移动配重片时，可通过孔位穿杆或直接握持，减少单片搬运难度。块体侧面的竖向凹槽并非单纯装饰，它在堆叠状态下能够形成视觉定位线，也可作为泥沙冲刷、排水和减重的辅助结构。多片配重贴合后，外侧端面保持整齐，层间通过平面接触传递压力，避免局部点接触造成崩边。棕色块体与红色支架在模型中通过材质颜色区分，便于评审时快速识别铸件、焊接件和装配关系。

　　安装边界方面，该结构需要围绕拖拉机前保险杠、前托架或前配重支座展开。中部支架应与主机前端安装面保持同轴或对称布置，左右支撑臂的张开角度需避开前机罩、转向油缸、前照明灯和轮胎转向极限位置。配重块重心应尽量靠近前轴，并控制在主机允许的前轴载荷范围内；若配重过于靠前，会增加前桥和转向系统负担，若过于靠后，则平衡效果不足。设计时需要校核支架连接螺栓的剪切与拉伸、支撑臂根部弯曲强度，以及配重块在颠簸路面下的惯性冲击。

　　建模思路上，这类部件适合按装配体思路拆分：先建立中央安装座，确定与拖拉机前端连接的孔位和基准面；再建立左右支撑臂，保证其与中央座、配重块托持面之间的位置关系；最后逐片建立配重块，并通过阵列或重复装配形成叠片效果。配重片外形虽然规则，但圆角、提手孔、侧面凹槽和层间间隙都需要保留，否则3D打印、铸造工艺评估或运动干涉检查时容易失真。支架上的弯折板、加强筋和连接孔应体现焊接件或铸件的工艺特征，避免把承力件建成无厚度的示意片。

　　在实际农机开发中，前配重不是简单“加铁块”。它需要与轮胎规格、前桥承载、后悬挂提升能力、农具重量和作业速度共同匹配。运输工况下，过重前配重会加剧前轮磨损；田间牵引工况下，配重不足又会导致前轮抓地不够。该数模把支架、臂体和可堆叠配重块完整表达出来，可用于前端配重方案评审、挂载空间校核、装配工艺说明以及农机教学演示，也可为铸造配重片外形设计和焊接支架细化提供直接参考。
