格拉夫弗拉蒂洛IMT577花键传动轴

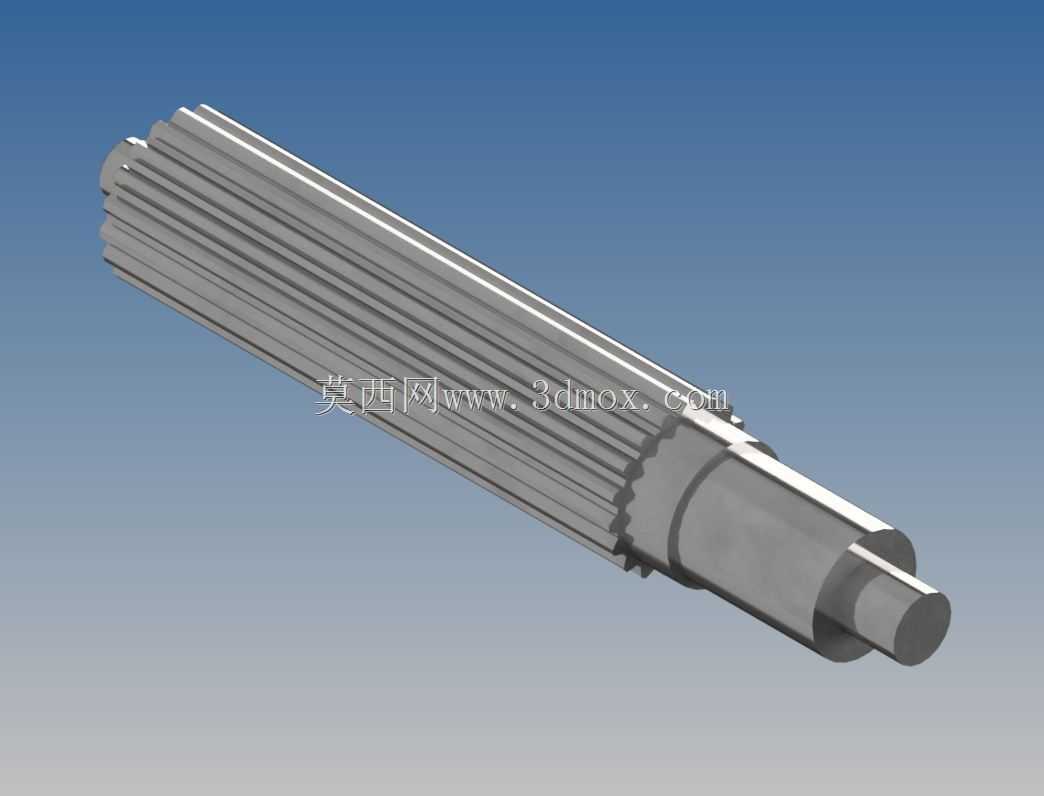

　　这根轴的建模工作是在拆解格拉夫诺·弗拉蒂洛IMT-577设备传动链时同步推进的，当时现场需要更换磨损的主轴段，原厂备件周期太长，只能先把旧件测绘出来做逆向，再核对装配关系。轴的主体采用阶梯轴布局，一端是密集的渐开线花键齿段，占据了轴长近一半的比例，这部分直接和设备输入端的内花键套啮合，用来传递大扭矩，花键齿的齿向、齿距都严格按照实测齿形还原，齿根处做了圆角过渡，避免应力集中在长期交变载荷下萌生裂纹。花键段往后是逐级收窄的光轴台阶，每一级台阶的轴肩都承担着定位作用——轴承内圈、隔套、密封件依次靠在这些轴肩上，轴向位置完全靠台阶面锁定，不需要额外加装挡圈，这也是重载传动轴常用的设计逻辑，靠轴肩承载比弹性挡圈可靠得多。

　　轴的最末端是最小直径的圆柱轴头，这一段是输出端的配合位，用来安装传动轮或者连接下游工作部件，轴头端部做了小倒角，方便装配时对准孔位，不会刮伤配合件的内孔。从实际工况来看，这类轴多用在通讯施工配套的动力传动设备里，IMT-577本身是格拉夫弗拉蒂洛系列的专用作业设备，轴在整机里处于动力传递的核心路径：动力从输入端花键传入，经过中间轴承支撑段，最终从末端轴头输出，全程要承受扭矩和少量的径向弯矩，所以轴的各段直径变化都是按照载荷分布来设计的——花键段因为要啮合传力，直径最大、刚性最强；中间支撑段匹配轴承内径，保证轴承安装后同轴度；末端输出段根据负载大小收窄，在满足强度的前提下控制整体重量。建模的时候最先确定的是整条轴的回转中心线，

　　所有台阶、花键都以这条中心线为基准，先画出各段轴的直径和长度轮廓，回转生成基础轴体，再在花键段切出齿形，齿的螺旋角、模数都和实测旧件保持一致，齿面和轴体的衔接处没有尖锐棱角。安装边界方面，轴的总长度要匹配设备箱体内部的轴向空间，花键段的长度要保证内花键套全齿啮合，不会出现齿面接触长度不足导致的偏载；各台阶的轴肩高度要满足轴承内圈的定位要求，既不能太高挡住轴承拆卸，也不能太低起不到轴向限位作用；末端轴头的配合公差按照过渡配合设定，保证传动轮安装后不会出现周向窜动，键槽位置也对应预留好了，和轴头的平键配合传递扭矩。现场装配时这根轴要从箱体一侧穿入，依次穿过轴承座、密封腔，最后花键段推入输入端的花键套，

　　所以轴的各段外径都要小于箱体上的穿轴孔径，台阶过渡处的倒角也能减少穿装时的卡滞。长期运行中这类轴最容易出问题的位置是花键齿面和轴肩圆角处，齿面磨损会导致啮合间隙变大、传动冲击，轴肩圆角如果加工时留了刀痕，交变载荷下很容易出现疲劳断裂，所以建模时圆角参数完全按照原厂设计保留，没有为了省事简化掉。整个轴的结构没有多余的复杂特征，所有外形变化都服务于传力、定位、装配三个核心需求，是典型的重载传动用阶梯花键轴结构，测绘建模完成后可以直接用于备件加工、装配干涉校验，也能作为同类型传动设备轴系设计的参考样件，核对不同轴段的载荷分配和尺寸匹配逻辑。
