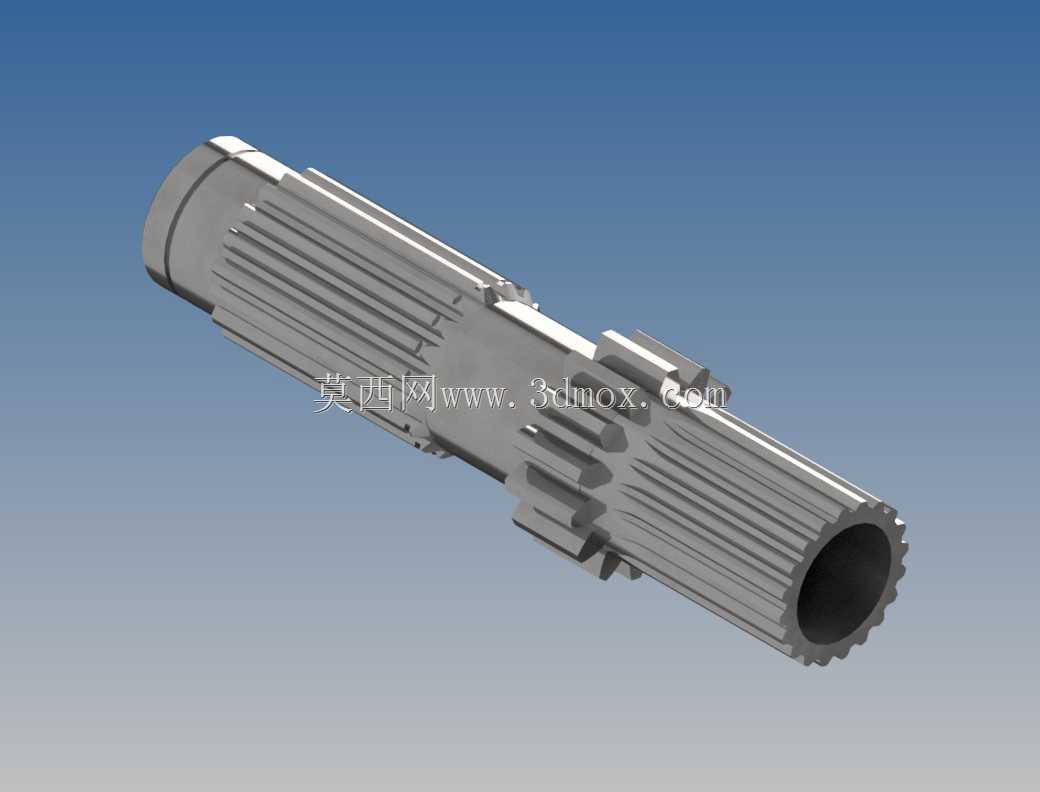

传动用花键结构间接轴

　　在重载传动系统的动力传递链路中，这类带多段花键结构的间接轴，主要承担动力分流、扭矩变向传递的核心作用，常见于工程机械变速箱、农机传动箱、工业减速机的多级传动布局中，作为两根不同安装位主轴之间的动力衔接部件，弥补主轴直接对接时的安装空间限制、传动角度偏差问题，避免主轴因额外受力出现弯曲变形、轴承偏磨的故障。从结构设计来看，该轴采用多段差异化花键布局，两端外花键段分别对接输入端、输出端的传动部件，中间段的凸起定位结构用于配合箱体内部的轴承、隔套实现轴向定位，内孔的花键结构可额外对接辅助传动支路，实现单轴多路径动力输出，适配复杂传动系统的动力分配需求。建模过程中优先保证花键齿形的参数精度，所有花键段的齿距、齿厚、

　　压力角均按照对应传动模数统一设定，避免装配时出现齿面卡滞、啮合间隙过大的问题；轴身的退刀槽、圆角过渡位置均按照机械加工工艺要求做了参数化处理，外圆磨削的退刀槽宽度、轴肩圆角半径均匹配常规磨床、车床的加工走刀需求，不会出现建模结构无法落地加工的问题。安装边界方面，轴身的最大外圆尺寸对应箱体内部的安装空腔直径，两端花键的有效啮合长度匹配对接齿轮、联轴器的轮毂宽度，中间定位轴颈的公差带按照过渡配合设定，可直接适配标准深沟球轴承、圆锥滚子轴承的内圈安装尺寸，装配时无需额外修配即可完成定位；轴端的倒角结构按照装配导向要求设计，可避免安装时刮伤轴承内圈、花键孔内壁，降低装配难度。实际工况下，这类轴承受的扭矩载荷随传动系统的功率变化动态波动，

　　建模时对轴肩过渡位置做了应力集中优化，将直角轴肩替换为大圆角过渡，降低交变载荷下的应力集中系数，提升轴的疲劳寿命；花键齿面的建模精度控制在IT7级公差范围内，保证啮合时齿面受力均匀，避免局部齿面过载出现断齿、点蚀的问题。在设备维护场景中，这类间接轴的结构参数标准化程度较高，建模时预留的尺寸基准可直接用于生成加工图纸、检测图纸，生产环节可直接调用模型参数编制数控加工程序，减少二次测绘的工作量；对于设备改造场景，该模型的参数可根据实际传动比、安装空间做快速调整，修改花键模数、轴段长度即可适配不同型号的传动箱体，无需从零开始建模，大幅缩短结构设计周期。不同于普通光轴传动结构，多段花键的设计让该轴可同时对接多个传动部件，

　　在有限的箱体空间内实现更复杂的传动逻辑，减少传动链路的零件数量，降低整体传动系统的故障率；轴身的减重内孔设计在保证轴的扭转强度、弯曲强度的前提下，降低了轴的整体重量，减少传动过程中的转动惯量，提升传动系统的响应速度，适配频繁启停、正反转切换的工况需求。
