双齿轮旋转耙齿传动副机构

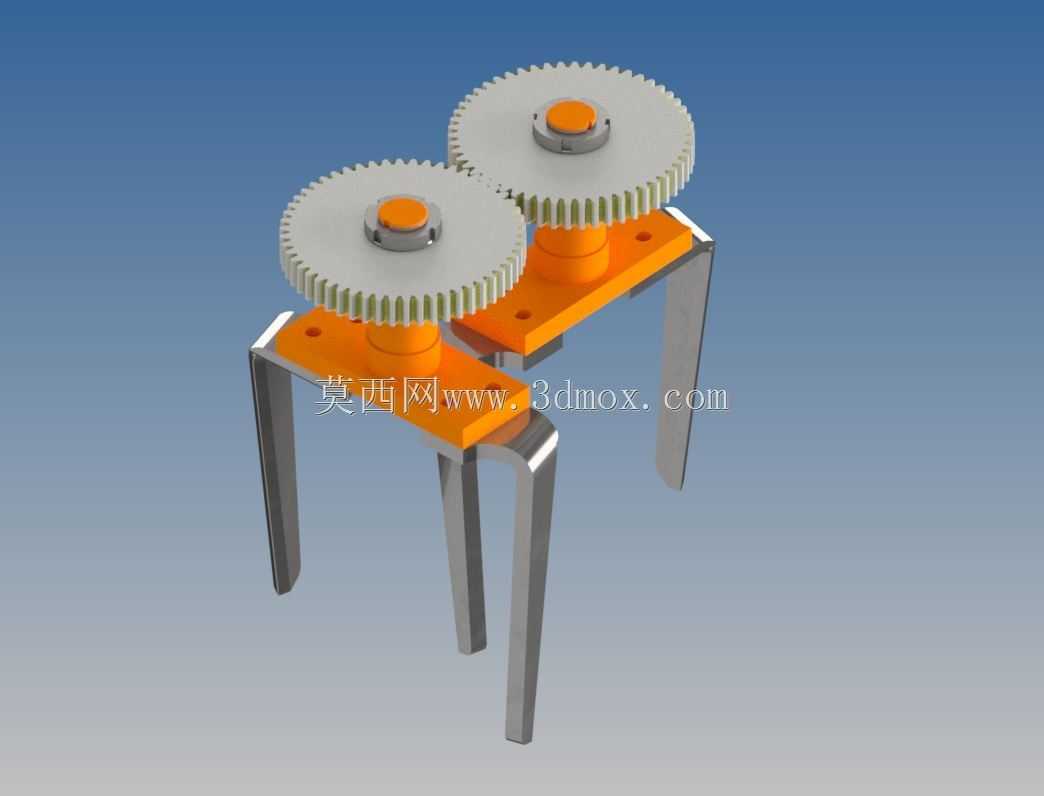

　　这套双齿轮联动耙爪机构在轻工散料处理、小型农用捡拾装置、流水线边角料归集工位里比较常见，核心作用是把两组平行布置的耙齿动作通过等径齿轮强制同步，避免两侧耙爪在往复回转过程中出现相位差、卡滞或者相互干涉。从结构排布来看，两个大模数直齿轮分别固定在两根竖直转轴顶端，齿轮端面中心设置橙色的轴向限位压盖，压盖通过紧固件把齿轮轮毂和轴端锁死，既传递扭矩又限制齿轮轴向窜动；转轴中段穿过橙色的安装承载板，板体上加工出对应轴孔与安装沉台，两根轴的中心距严格按照齿轮啮合节圆直径匹配，保证齿侧间隙处在合理范围，运转时不会出现顶齿或者空程过大的问题。承载板下方伸出四根弯折成型的金属耙齿支腿，支腿采用扁钢折弯构型，上端直接固定在转轴底部的连接座上，

　　随轴一同做回转动作；两支路的耙齿在齿轮啮合传动下转向相反，作业时可以从两侧向中间归集物料，或者在旋转过程中把缠绕在工位上的纤维、碎料耙落，不会出现单侧动作超前导致的物料推送偏移。做结构设计的时候，首先要敲定的是两根转轴的中心距，这个尺寸直接由所选齿轮的模数和齿数决定，建模时先绘制两个齿轮的分度圆，保证分度圆相切，再按照齿顶圆、齿根圆的参数生成轮齿，啮合区域预留0.03到0.05倍模数的侧隙，补偿加工误差和热胀量。安装板的外形尺寸要覆盖两个轴系的支撑位，板上除了轴孔之外，还要预留和主机机架连接的固定孔位，孔位布局要避开齿轮回转的投影范围，防止紧固件和旋转轮齿发生碰撞。耙齿支腿的长度决定了整个机构的下探工作深度，

　　设计时要让支腿下端的回转轨迹完全覆盖需要作业的物料区间，同时支腿的折弯角度要保证在回转全程中，齿端不会擦碰到安装板底面或者主机的固定护罩；两支腿组的相位初始位置要对称布置，在齿轮处于啮合中点时，两侧耙齿的张开角度一致，作业过程中动作镜像协调。这套机构的动力一般从其中一根转轴的下端或者侧端输入，主动轴转动时通过齿轮啮合把动力同步传递给从动轴，不需要额外加装同步连杆或者链条，传动路线短，维护点少，在多粉尘、多碎纤维的工况下，齿轮副只要定期加注润滑脂就能长期稳定运行。三维建模过程中要重点校验运动干涉：把齿轮设置为绕各自转轴的旋转副，添加齿轮啮合耦合关系，模拟整周回转，检查轮齿啮合全程有没有齿面穿透，检查耙齿支腿在360度转动范围内，

　　两支腿之间、支腿和安装板之间、支腿和外部预设护罩之间的最小安全间隙，所有运动件和固定件的间隙要保留至少5毫米以上，避免工况下振动引发碰擦。轴系的支撑可以在安装板上下两侧加装轴套或者轻载轴承，抵消耙齿作业时受到的径向侧向力，避免转轴长期受偏载出现弯曲变形；顶端的橙色压盖除了锁紧齿轮之外，也可以作为轴向定位基准，压盖外径要大于齿轮轮毂内孔，防止齿轮从轴端脱出。整套机构的安装边界以安装板的长宽为上部固定基准，下方耙齿回转形成的圆柱形包络面就是作业空间，选型配套时只要保证主机机架的安装面和板上固定孔位匹配，下方预留出足够的回转空间，就可以直接把该传动副集成到捡拾设备、散料归集工位或者小型清理装置中，替代传统的连杆同步结构，降低装配复杂度，提升动作同步可靠性。
