双折转角钢木踏步楼梯结构设计

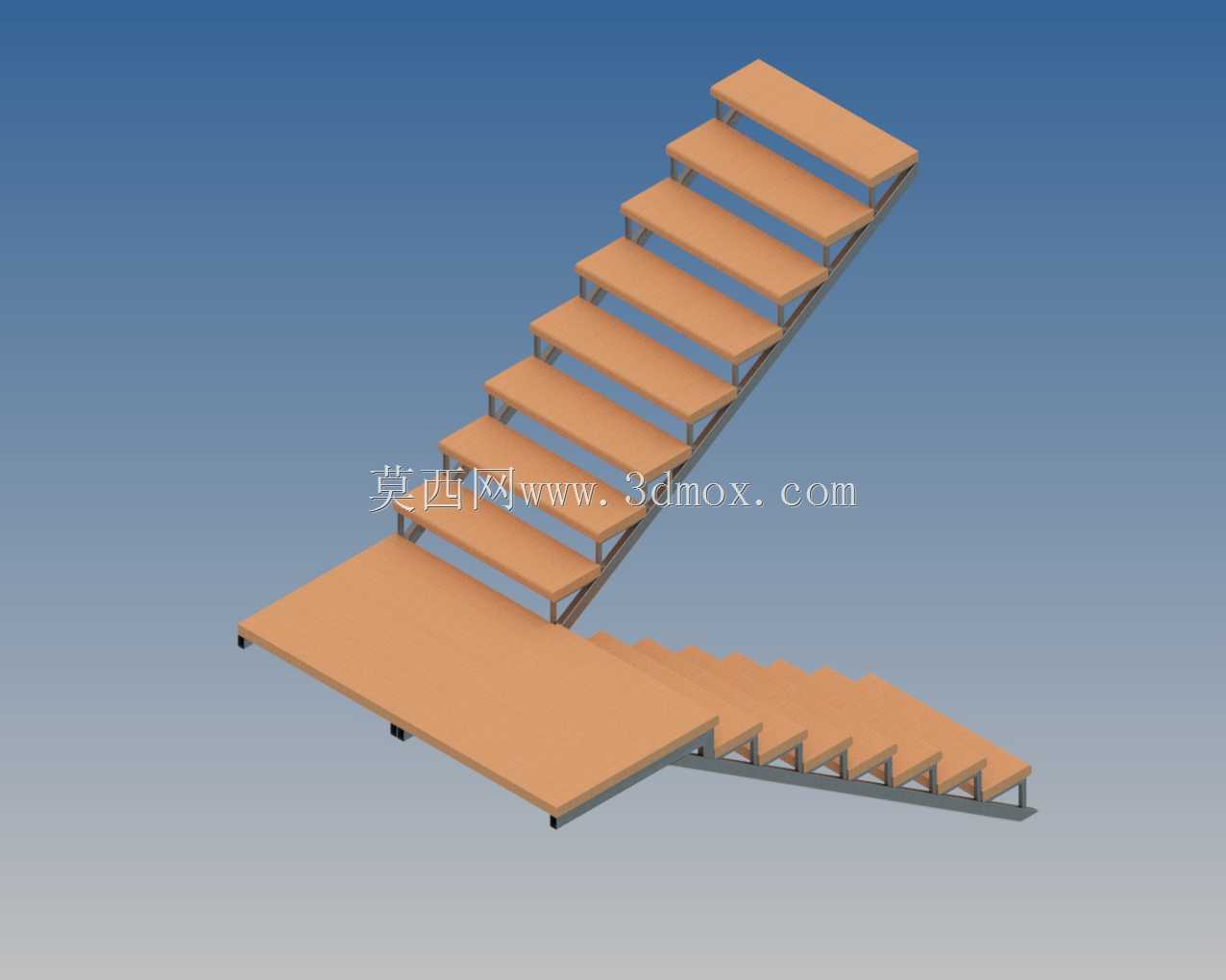

　　这套双折转角钢木楼梯采用两段折返布置，下段梯段从起始平台沿水平方向延伸至中间转角休息平台，上段梯段转向后继续抬升，形成L形折返动线，整体适配层高较大、单层平面进深不足的室内空间，常见于复式住宅、loft公寓、小型酒店夹层、商业门店二层办公区等场景，用来完成不同标高楼层之间的人员通行，同时承担少量轻便随身物品的竖向转运。

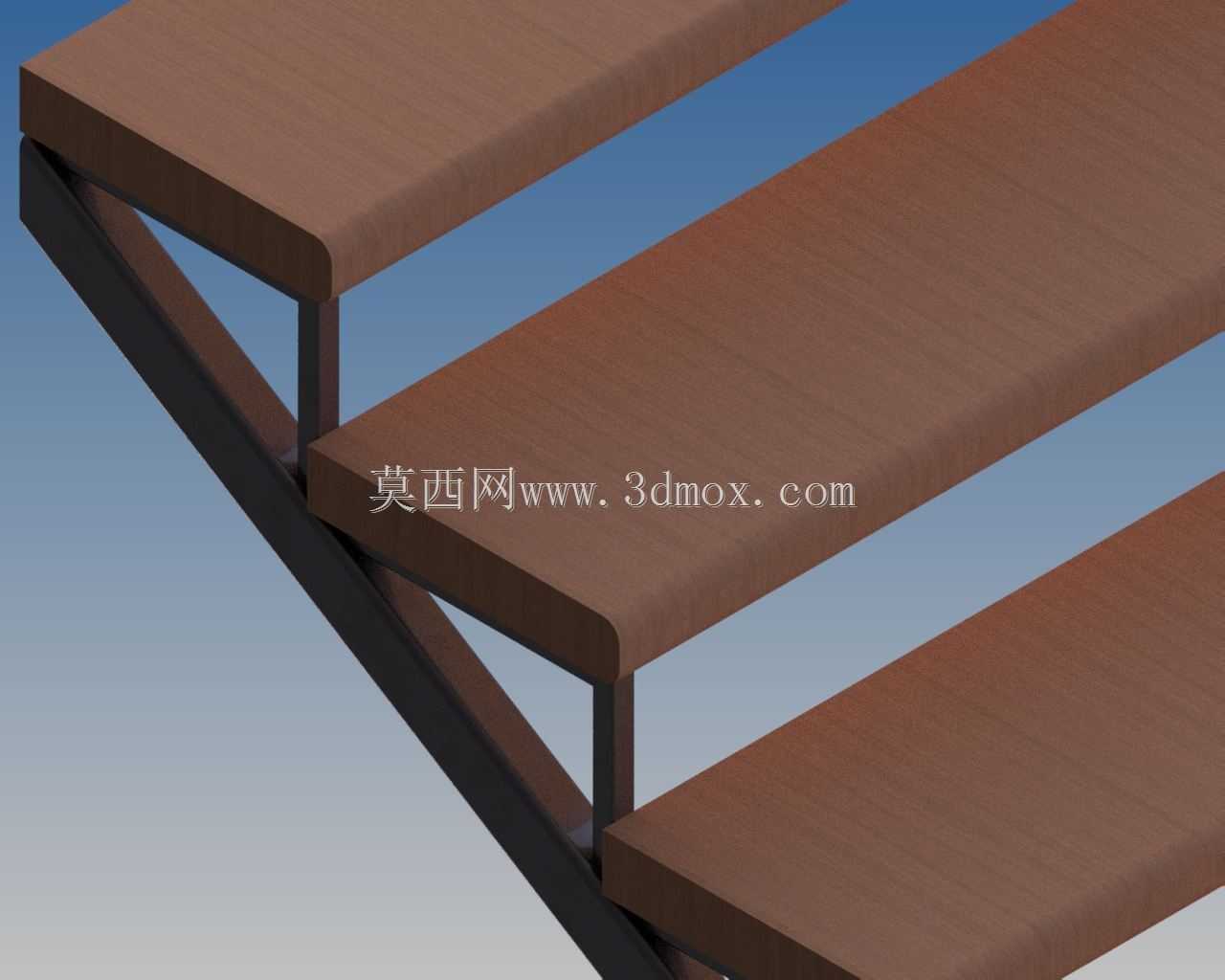

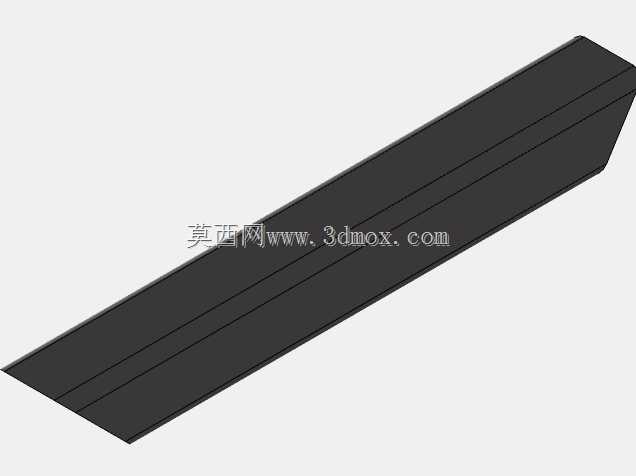

　　从结构组成来看，踏步面层采用木质板材，踏面宽度均匀，踢面高度全程保持一致，行走时步幅节奏稳定，木质踏面可降低行走噪音、脚感温和，也能和室内装修风格自然衔接。支撑体系采用钢制梯梁，两侧斜向钢梁沿梯段坡度通长布置，下段梯段底部设置多道三角形钢支撑件，分别对应每一块踏步的端部承托位置，荷载从踏步面板传递到侧边钢梁，再向下传导至底部起步平台和中间休息平台的支撑点位，最终落地到建筑地面与结构梁上。

　　设计过程中首先要确定核心边界条件：先核对现场两层楼面的完成面高差，根据总层高计算所需踏步总数，将踢面高度控制在民用建筑舒适通行的常用区间，避免单步高差过大造成上下楼费力；再根据可用平面空间分配两段梯段的水平投影长度，转角休息平台的净深度不小于梯段宽度，保证人员携带物品转身、错行时没有阻碍。梯梁的截面选型需要匹配梯段总跨度，斜梁沿坡度方向的抗弯承载力要覆盖踏步自重、木质面层自重以及规范规定的人群活荷载，起步处的落地平台采用整块平板铺设，平台下方设置多个离散支撑脚，把集中荷载分散到地面，避免局部压强过大损伤楼面铺装。

　　安装边界方面，现场放样时要先在底层地面标记起步平台的轮廓边线，再定位中间休息平台的支撑标高，上段梯段的顶端需要和上层楼板的预埋连接件或者后置锚栓固定，抵消梯段受水平推力产生的侧向滑移。两段梯段在转角处的对接要保证相邻踏步的标高顺接，不能出现高差突变；钢构件表面可做防锈喷漆处理，木质踏步预先做防火、耐磨饰面，安装时先吊装拼接钢梯梁框架，校正整体坡度和垂直度后再逐块固定踏步面板，最后在梯段侧边预留扶手安装的连接孔位，后续可配套加装栏杆扶手完善安全防护。

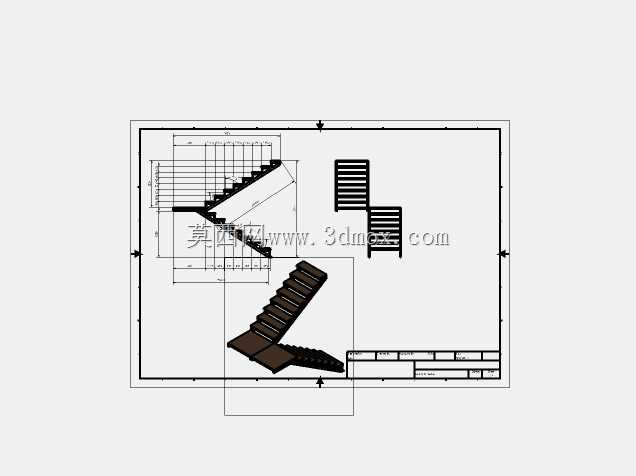

　　建模时把每一级踏步的阵列参数和梯段坡度做关联，调整踏步总数时所有支撑件、梯梁长度都能同步更新，方便针对不同层高的项目快速变体出图，也能直接导出构件清单用于材料采购和预制加工。
