工业流体管路用空心圆筒过滤油滤芯

　　在液压站、润滑油循环系统、小型燃油供给支路以及部分工艺流体输送管线里，这类直筒形过滤元件承担着拦截固体杂质、保护下游泵阀与精密摩擦副的作用。现场检修时经常能看到，油箱出油口、伺服阀前供油管路或者齿轮箱润滑回油段，都会布置尺寸相近的筒状过滤件；一旦滤芯堵塞或破损，金属磨粒、密封碎屑、粉尘颗粒就会随油液进入配合间隙，造成阀芯卡滞、轴承点蚀、齿轮磨损加快，因此在三维布置阶段把过滤筒体的边界、接口和更换空间校核清楚，比单纯画出一个圆柱外形更有工程意义。

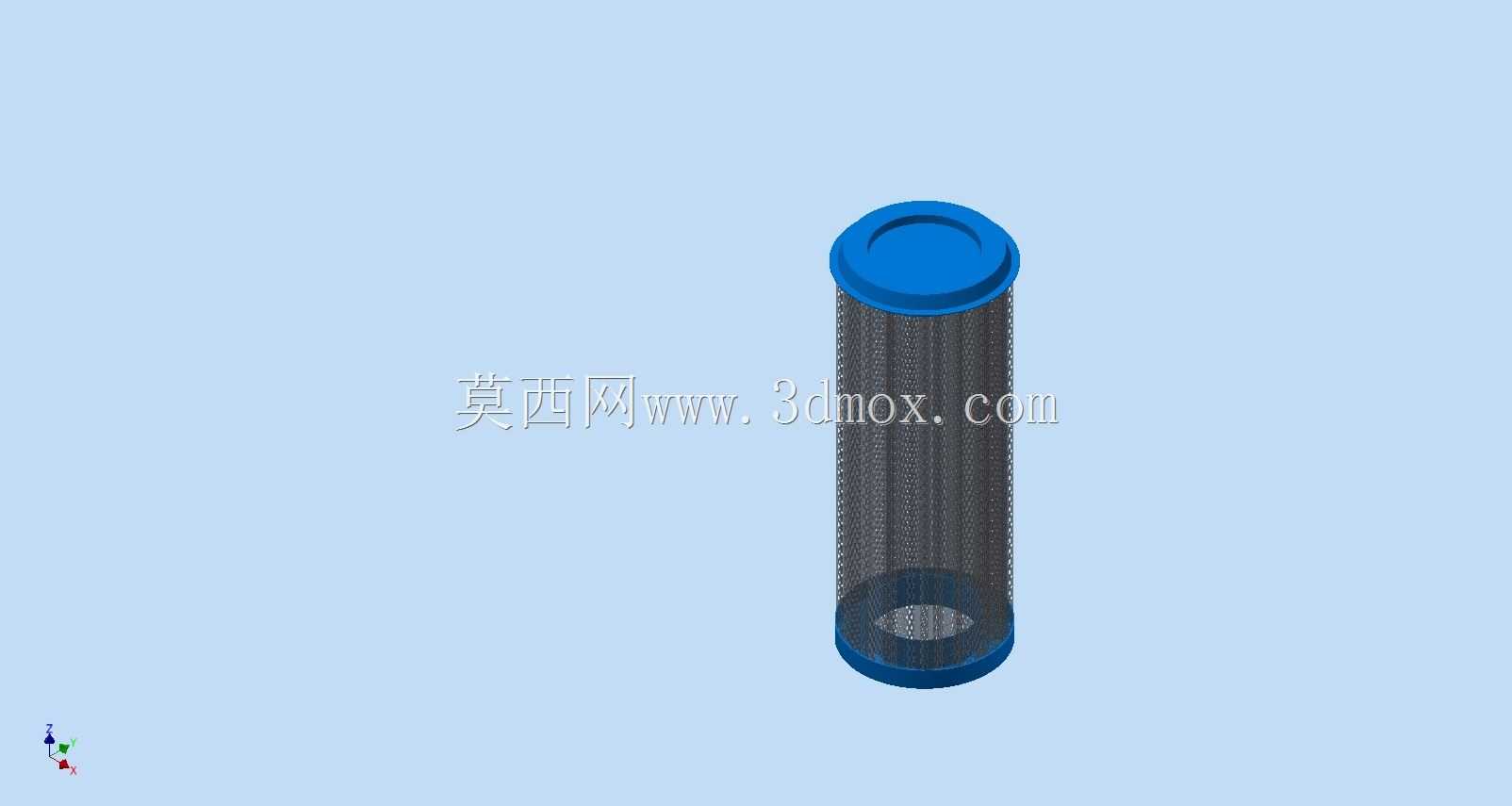

　　从结构形态看，该件为等截面空心圆筒，轴线方向长度明显大于外径，侧壁构成主要过滤或承载区域，两端形成与管路、端盖或滤座配合的安装边界。建模时先以同轴圆柱面控制内外径，再按直管段拉伸成型，能够保证壁厚均匀、圆度一致；筒壁没有额外凸缘、弯折或异形接口，说明它更适合插入式安装，即由两端压盖、密封圈、中心拉杆或滤座孔位完成轴向固定，而不是通过法兰直接与管道对焊。这种布置在紧凑液压阀台和小型润滑装置里比较常见，优点是零件数量少、更换路径直接，抽出旧滤芯、装入新件后即可恢复通路。

　　设计思路上，圆筒形滤件优先利用周向均匀承载能力。油液从筒外流向筒内，或由内腔经侧壁向外流动时，压差沿圆周方向分布较对称，薄壁筒体不容易出现局部应力集中；与方形或多边形滤筒相比，圆形截面在相同流通面积下周长更合理，密封边界也更容易加工。实际选型时需要同时确认三个尺寸关系：一是外径与滤座内腔的配合间隙，间隙过大容易造成旁通，过小则会因热胀、涂层厚度或制造公差导致装拆困难；二是有效长度与壳体容纳深度，滤芯端面不能顶压过死，也要避免未进入密封区而形成短路；三是内径与中心支撑管、拉杆或旁通阀的匹配关系，保证受压后不被吸瘪、不发生轴向窜动。

　　在液压润滑场景中，过滤油滤芯通常不是孤立存在的。上游会连接泵出口或回油集合管，下游则通向节流阀、比例阀、轴承供油口或齿轮啮合喷油点。布置时要把筒体放在便于观察压差、便于拆装的位置，周围预留至少等于滤芯长度的抽拉空间，不能让电缆桥架、管路接头和设备盖板挡住维护方向。若用于回油过滤，筒体承受的压差相对较低，但流量波动大，回油脉冲可能使滤芯反复受载；若用于压力油路，对筒体抗压强度、端盖密封和支撑骨架要求更高，三维模型中即使只表达外部圆筒，也应在装配层级里保留与密封件、压盖、壳体的配合参考，避免后期干涉。

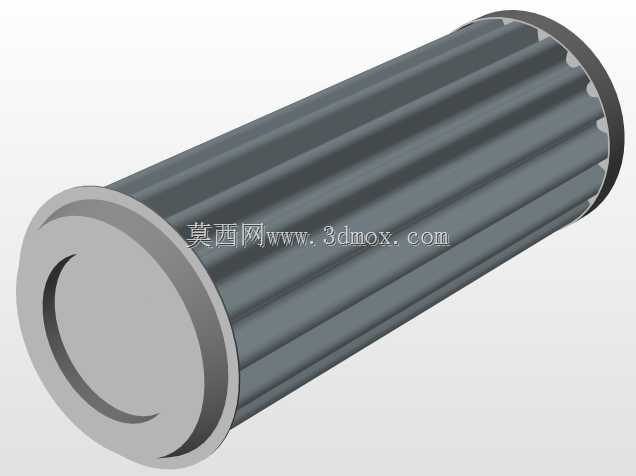

　　功能特性方面，这种长筒构型能够在有限径向空间内获得较大过滤面积。油液通过侧壁时，杂质被截留在滤层表面或内部，清洁油沿轴向汇流至出口；长径比越大，越适合把过滤模块布置在管路直线段或油箱顶部。对于工程建模人员而言，外形虽然简单，却不能只按视觉圆柱处理，需要关注端面开口、壁厚、中心线与安装基准的一致性。中心线应与滤座孔同轴，端面应垂直于轴线，外圆面要保留连续规则的几何特征，便于后续在工程图中标注外径、长度、有效过滤段以及密封位置。

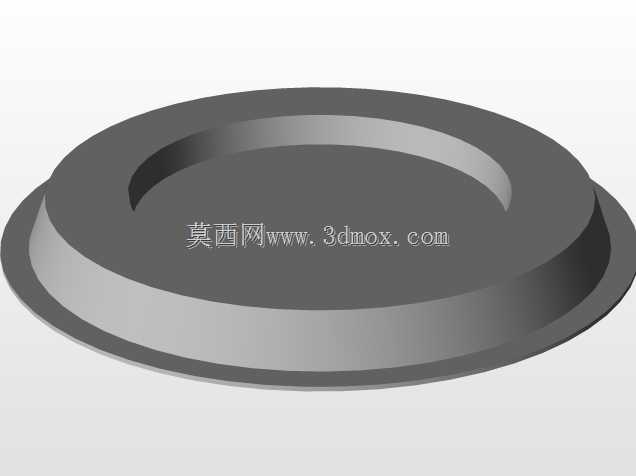

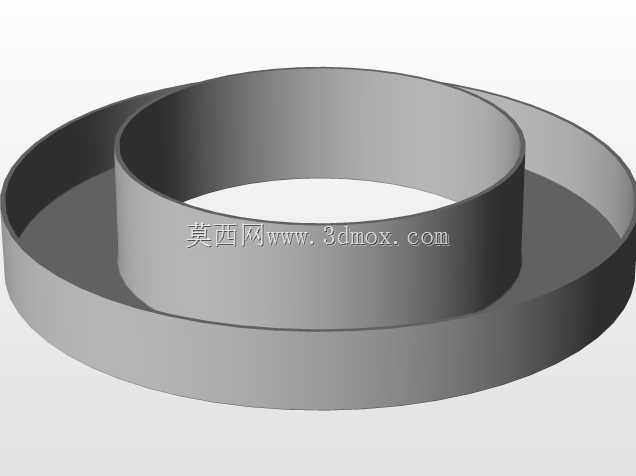

　　从安装边界看，直筒滤芯两端通常不承担复杂弯矩，主要承受轴向压紧力和径向压差。装配时靠端盖或弹簧提供预紧，使密封圈贴合端面或外圆；因此模型周边应体现足够的扳手空间、手部操作空间和滤芯取出路径。若设备运行中存在振动，还需在滤座设计中考虑防松结构，防止筒体长期微动磨损密封面。对于需要频繁换油、试车冲洗的系统，这类过滤件往往在冲洗阶段承担大量颗粒捕获任务，投产前还要根据污染度要求决定是否更换为精度更高的滤芯。

　　在数字化设计中，该类零件适合参数化建立：以外径、内径、总长、端部开口长度和壁厚为主要变量，可快速衍生不同流量等级的规格。装配校核时，不仅要看筒体本身是否与壳体碰撞，还要检查油液流向、密封压缩量、旁通阀位置以及维护拆卸方向。把这些工程约束融入简洁的圆筒模型，才能让过滤油滤芯在润滑、液压和流体输送系统中真正发挥保护设备、延长油液寿命、降低摩擦副磨损风险的作用。
