斜齿动力输入轴传动组件结构设计

　　在各类需要将单路输入扭矩拆分至多组执行端的动力传动场景中，带斜齿段的集成式齿轮轴是分配机构里的核心承载零件，这类零件常见于小型动力分动箱、物料分配装置、多工位进给机构以及小型转子设备的动力输入端，承担着把原动机输出的旋转运动，通过齿面啮合传递给下游不同传动支路的作用，省去了独立齿轮与轴体之间的键连接装配环节，大幅降低了传动链的累计同轴度误差。

　　从实际工况适配角度来看，这类集成齿轮轴的设计首先要匹配安装腔的轴向边界：轴体两端预留的光轴段分别对应两侧支撑轴承的安装位，轴肩高度按照轴承内圈的定位公差设计，既保证轴承装配后轴向无窜动，又避免轴肩过高遮挡轴承保持架造成运转干涉。轴身中段加工的斜齿齿向采用统一螺旋角，啮合重合度远高于同参数直齿轮，运转时齿面是逐步进入啮合状态，不会出现直齿轮传动的冲击异响，在中低转速、持续正反转切换的分配机构里，能有效降低齿面接触应力，延长无维护运行周期。齿段旁侧预留的环槽可用于安装轴用挡圈，对啮合副的轴向位置做硬限位，抵消斜齿传动过程中产生的轴向分力，避免齿轮沿轴向往一侧窜动导致齿面偏磨。

　　建模过程中首先以轴的两端中心孔连线作为全局设计基准，先绘制各段轴径的回转轮廓，按照装配顺序依次区分轴承配合段、密封件通过段、齿段、定位轴肩的不同直径公差：轴承配合位选取过渡配合公差，保证装配后内圈与轴体无相对滑动；齿段的齿根圆、齿顶圆参数按照配对齿轮的中心距反推，齿侧间隙预留热膨胀余量，避免设备长时间运行后齿面受热胀紧卡死。轴端的倒角与中心孔结构完全贴合实际加工工艺：外圆磨削时两端中心孔作为定位基准，所有回转面的同轴度可以控制在很小的公差范围内，轴端倒角既方便装配时引导轴承、挡圈等零件顺利套入，也去除了加工后的锐边，避免装配时划伤操作人员或密封件唇口。

　　现场安装时需要先确认轴体的总长度小于箱体两侧轴承座的外侧间距，齿段的轴向位置要和箱体内配对齿轮的齿宽中心对齐，偏差过大会导致有效啮合齿宽减小，局部齿面载荷陡增出现断齿风险。轴上不同直径的过渡位置全部加工有退刀槽，滚齿加工斜齿时刀具可以顺利退刀，磨削外圆时砂轮也不会和轴肩发生干涉，这些工艺结构在三维建模阶段就必须完整还原，否则生成的加工图纸无法直接指导车间生产。不同于分体式齿轮加平键的传动结构，集成式齿轮轴不存在键连接的间隙回程，传动精度更高，在需要精准控制多路输出相位的分配装置里，能保证各个支路的动作同步性一致，不会因为键槽磨损出现传动滞后。斜齿传动产生的轴向力最终会通过两侧轴承传递到箱体轴承座，设计时选型的轴承需同时承受径向载荷与小幅轴向载荷，轴肩的端面垂直度也要严格管控，避免轴承内圈受压倾斜导致运转阻力增大。

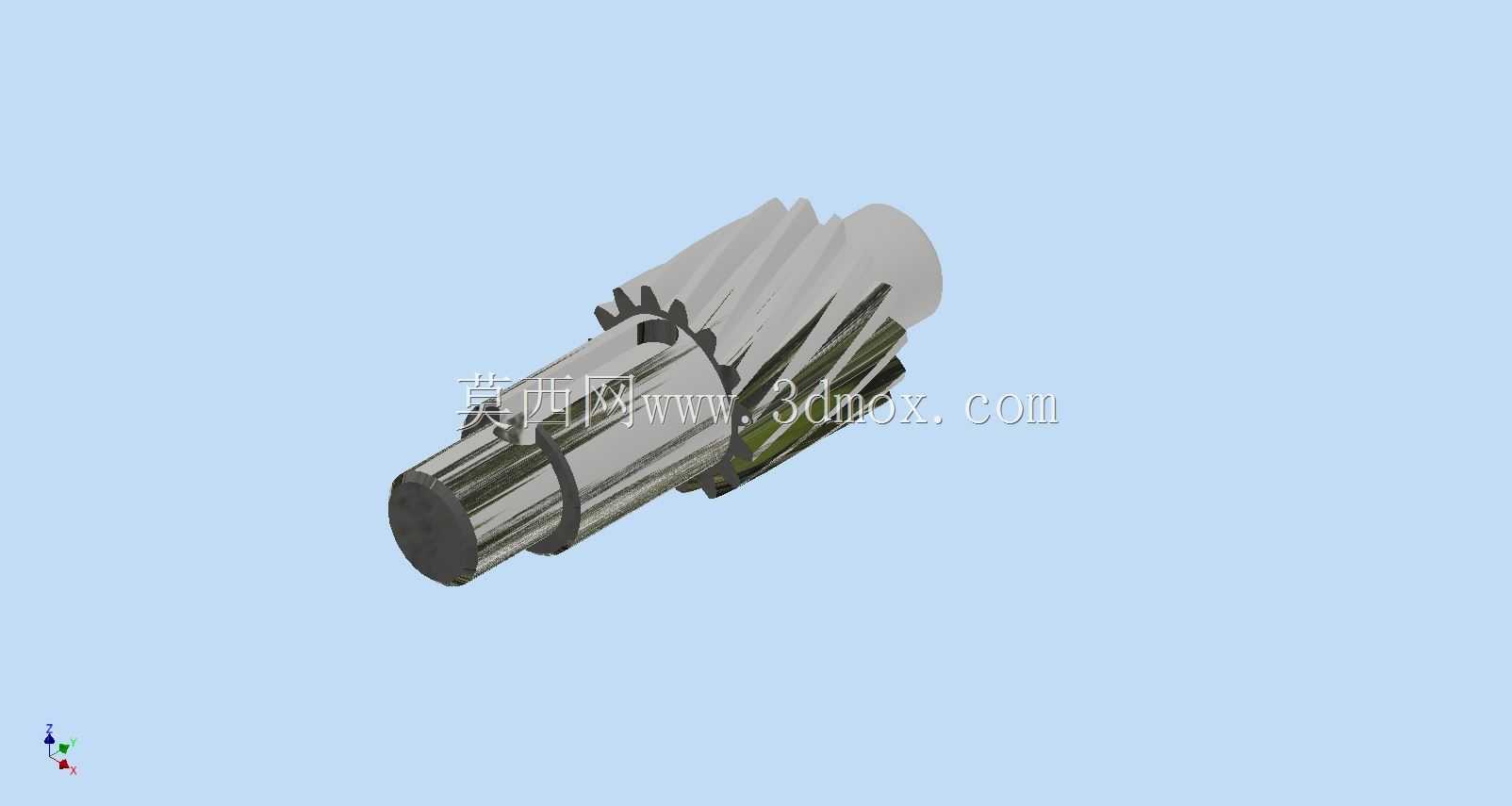

　　这类轴类零件的三维结构完整还原了从毛坯棒料、车削轮廓、滚齿、热处理、磨削到最终装配的全流程工艺特征，结构工程师在做分配装置整体布局时，可以直接将该轴体模型导入装配体，校验和周边齿轮、轴承、箱体壁、密封端盖的空间间隙，提前排查装配干涉问题，减少物理样机试制阶段的修改次数。
