立式水泵中段连接法兰结构件

　　在立式离心泵、管道增压泵以及立式给排水机组的装配链路里，中段连接元件承担着上下泵段之间的定位、传力与密封衔接作用，它并非单纯的环形垫片，而是集成了安装孔位、止口配合面与内部过流避让空间的承力构件。现场装配时，立式泵的电机端、叶轮腔段与进出水段沿竖直方向叠装，中段元件夹装在两段泵体之间，周向均匀布置的螺栓孔穿过拉紧螺栓，将整根泵轴外围的壳体组件锁紧为同轴整体，避免泵组长时间运行后因振动出现接缝错位、密封面压合不均的问题。

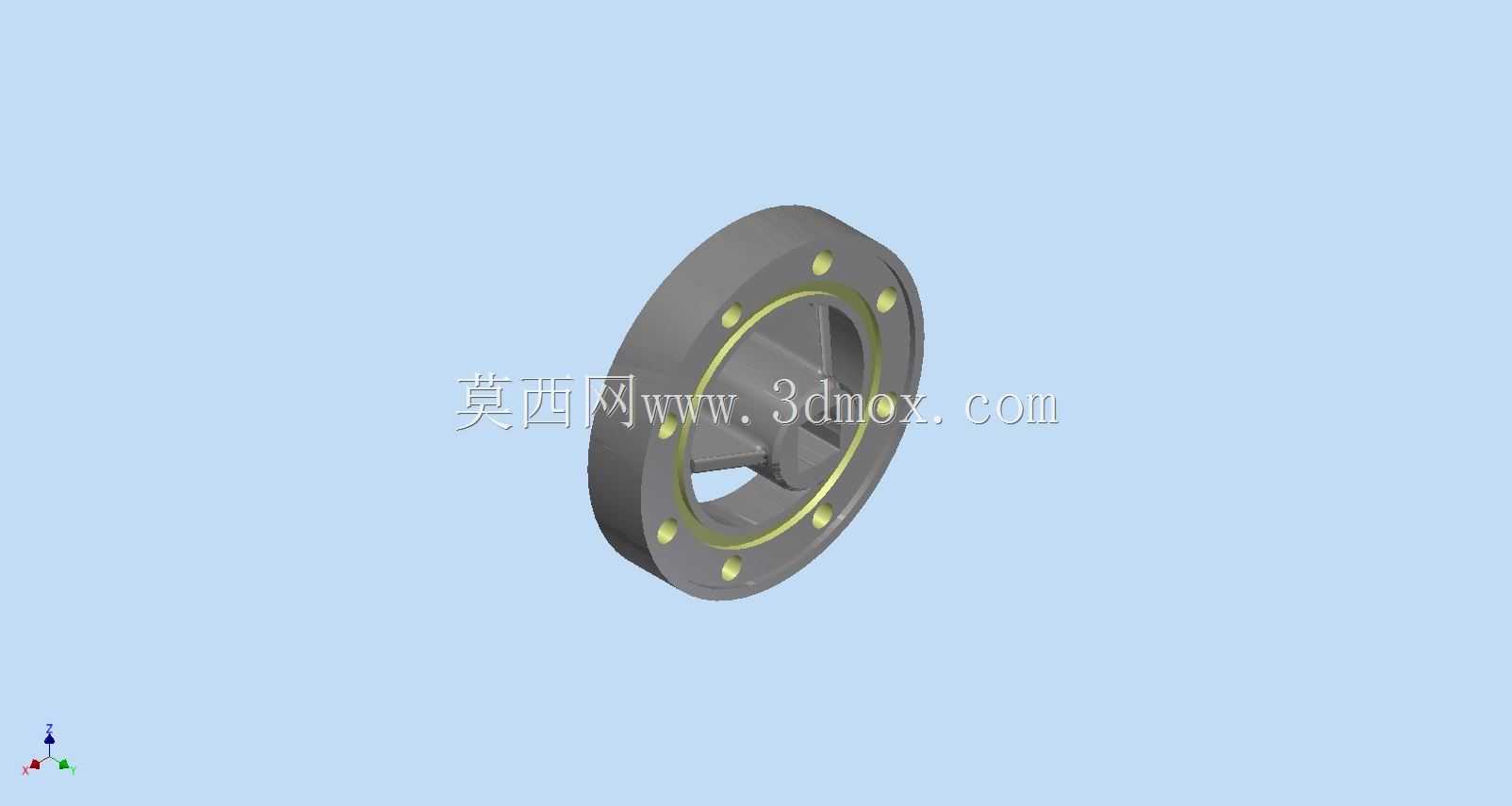

　　从结构外形来看，该零件主体为带加厚外缘的盘状法兰环，外缘端面上沿圆周等距分布多组安装通孔，孔位排布与上下泵体法兰的螺栓孔完全对应，装配时螺栓从孔中贯穿，拧紧后压紧面均匀承载。环体朝向泵腔的一侧设置凸起的环形止口，止口外径与相邻泵段的内止口形成小间隙配合，装配过程中止口先于螺栓锁紧完成径向定位，即便吊装时两段泵体存在轻微偏摆，落位后也能自动找正同轴度，大幅降低立式长轴泵装配时的轴系对中难度。止口内侧预留出完整的环形过流通道空间，不会遮挡叶轮出口的介质流道，也不会和旋转的叶轮螺母、轴套发生运动干涉。

　　设计这类中段元件时，首先要匹配泵体的公称通径与额定工作压力：法兰外缘的厚度需要承受螺栓预紧力带来的压应力，同时在泵腔内部水压周期性波动时，避免环面出现挠曲变形，导致密封面渗漏。周向螺栓的数量与孔间距按照均布载荷原则排布，相邻螺栓之间的法兰弧段挠度控制在密封垫片允许的补偿范围内，保证整张密封垫片沿圆周的压应力偏差处于合理区间，不会出现局部压溃、局部压不紧的情况。止口配合的公差选取需要兼顾装配工艺性与定位精度，间隙过大则同轴定位失效，泵轴与密封腔的偏心量超标会加剧机械密封磨损；间隙过小则现场吊装对位困难，立式泵段重量较大，强行落位容易刮伤配合止口面。

　　零件的内侧轮廓做了避让优化，环体向内延伸的支撑筋仅布置在非过流主通道的区域，筋板厚度在保证刚性的前提下尽可能收窄，减少对泵腔内水流的扰动，避免在叶轮出口附近形成额外的水力涡流损失。法兰的两个端面均要求加工出平整的密封贴合面，表面粗糙度满足垫片密封要求，平面度公差控制在密封件允许的范围内，装配时配合橡胶石棉垫或者金属缠绕垫片，即可实现中压工况下的静密封。

　　安装边界方面，该中段元件的外圆直径需要和相邻泵段的法兰外径保持一致，外围不能有突出的凸台，方便保温层包覆以及管线旁的管路布局；轴向厚度决定了两段泵体之间的叠装间距，尺寸偏差会直接影响叶轮与泵腔导流口的轴向相对位置，加工时厚度公差需要和整泵的装配尺寸链校核匹配，保证叶轮出口与导叶流道的对中精度。周向螺栓孔的中心圆直径、孔位角向位置必须和上下法兰完全互换，维修现场更换备件时不需要二次扩孔或者修配，即可直接穿入螺栓完成装配。

　　在市政供水泵站、楼宇二次加压机组、工业循环水系统的立式泵运维场景中，这类中段连接元件长期承受水压脉动、管道传递的振动以及螺栓预紧的恒定压应力，结构设计上省去了多余的复杂异形特征，整体为对称回转类结构，既方便铸造成型后少量机加工即可成品，也保证了零件各向刚性均匀，不会在长期受压后出现不对称变形。建模过程中需要重点核对螺栓孔的分布圆、止口的配合直径、内部过流通道的净空尺寸，同时校验环体最小壁厚处的承压能力，确保零件在装配状态下既满足结构承力需求，又不会和泵内部的旋转零部件、密封组件发生空间干涉，为立式泵的整体装配与后续维修互换提供可靠的结构支撑。
