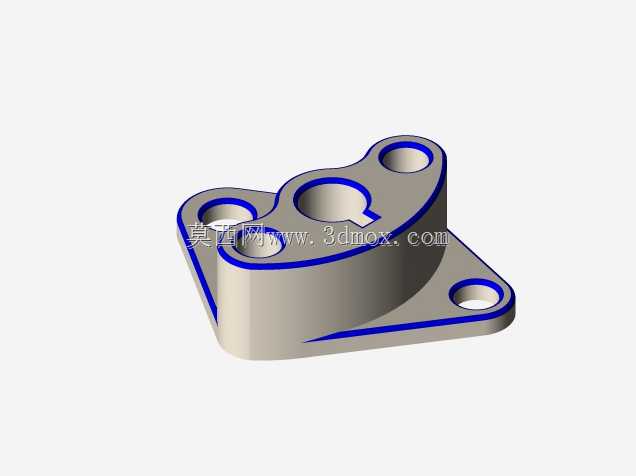

在小型自动化产线的工位旁,这类三角轮廓的立式支撑支座常被用来承接轴类导向件、小型传感器安装座或者气动元件的转接定位,它不需要承担大吨位载荷,却要在频繁拆装、小幅振动的工况下保持孔位不偏移,因此结构上把底部安装面和上部筒身做成一体,减少拼接带来的累积误差。从建模逻辑来看,先在草图层面确定底部三角形安装板的三个顶点位置,三个沉头安装孔分别布置在三角板的三个端部,孔中心到支座中心筒的距离保持一致,保证拧紧螺栓时受力均匀,不会出现单侧翘曲。中心筒向上延伸形成主支撑腔体,筒体内壁预留贯通孔,既可以穿入导向轴作为直线运动的支撑套,也可以作为走线通道容纳小型检测元件的线缆,筒壁厚度按照常规轻型支撑工况选取,在保证侧壁刚性的前提下避免材料冗余。
三角底板和中心筒的衔接位置做了连续的曲面过渡,不是生硬的直角拼接,这种过渡一方面能降低注塑或者铣削加工时的应力集中,另一方面在支座承受侧向偏载时,载荷可以顺着过渡曲面分散到底板整个平面,而不是集中在筒身根部的焊缝或者拼接缝处。底板的三个安装孔采用沉孔设计,装配后螺栓头部完全沉入板面以下,不会在支座底面形成凸起,保证支座和设备安装台面完全贴合,安装时只需要在台面上预先加工对应位置的螺纹孔或者穿过通孔用螺母锁紧,就能完成固定。安装边界方面,三角底板的外接轮廓尺寸控制在小型工位可容纳的范围内,三个安装孔的孔距按照通用轻型安装标准设定,不需要对现有台面做大规模改造,直接替换同规格的老式支撑座即可。
上部筒身的顶端面加工有和内孔同轴的环形定位台阶,当上方需要叠装其他功能件时,台阶可以起到径向定位作用,叠装件的止口卡入台阶后再用侧面的紧定螺钉锁紧,同轴度可以得到有效保证。在实际设备布局里,这类支座经常成对使用,两个支座平行布置在工位两侧,中间穿入导向光轴,上方搭载滑动的检测滑块,滑块沿着光轴往复移动时,支座承担径向的支撑力,三角底板的三点支撑结构相比方形底板,在占用相同安装空间的情况下拥有更大的支撑跨距,抗倾覆能力更强。建模过程中草图尺寸需要完全约束,三个安装孔的位置度、中心筒和底板的垂直度、顶端定位台阶和内孔的同轴度都要在草图阶段就标注清楚,后续拉伸、拔模、倒圆角操作都基于完全定义的草图生成,避免出现特征悬空或者尺寸冲突。
支座的外轮廓棱边全部做了小半径圆角处理,既避免搬运装配时划伤操作人员,也让应力在棱边位置顺畅传递。针对需要轻量化的场景,还可以在三角底板的非安装区域去除多余材料,在不改变三个安装孔和中心筒连接刚性的前提下降低整体重量。这类支座的适配场景很广,除了自动化产线的导向支撑,还可以用在检测工装的定位基座、小型实验台的立柱固定座、包装设备的导杆支撑位,它的结构没有复杂的异形曲面,常规的三轴铣削或者3D打印都可以快速加工出样件,验证装配位置后再批量加工。设计时需要注意中心筒的高度要匹配被支撑轴的悬臂长度,筒身和轴的配合长度不宜过短,否则轴的悬臂端容易出现晃动,配合长度按照轴径的1.5到2倍选取,就能获得足够的支撑刚性。三个安装孔的沉孔深度要和所选内六角螺栓的头部高度匹配,保证螺栓拧紧后头部不高出底板底面,同时螺纹啮合长度不少于螺栓直径的1.5倍,防止长期振动后螺栓松脱。
