市政行道树金属防护笼结构设计

　　城市道路绿化区域的树木长期处于人流、车流与施工活动交织的环境中，幼树树干表皮薄、根系尚未稳固，受到车辆剐蹭、非机动车撞击、市政作业磕碰后容易出现树皮撕裂、树干倾斜甚至根部松动的问题。这套金属树笼围绕行道树日常防护需求展开结构设计，整体采用竖向条板与环形箍圈组合的笼式形态，上部为近似直筒的围合段，下部向外扩开形成锥形支撑段，既把树干关键区域围护在内，又通过底部外扩轮廓把受力范围分散到树池周边地面。

　　从实际使用场景看，这类防护装置多用于新建道路行道树、广场绿化树、商业街沿街树池以及公园步道两侧的幼树保护。上部直筒段对应树干中下部易被撞击的高度范围，竖向条板之间保留较大通透间隙，不会完全遮挡树干，养护人员检查树皮、涂刷涂白剂、绑扎支撑杆时都能从间隙操作；环形箍圈在不同高度把竖条连接成整体，避免单根条板受侧向冲击后独立变形。下部扩口段是整个结构的受力关键，竖条从筒身向下逐渐向外张开，底端落在树池边缘或硬化铺装外侧，撞击力通过竖条传递到底部环形构件，再分散到地面接触区域，相比四根独立立杆围合的简易护架，笼式连续结构在抗侧向推挤、抗车辆低速剐蹭方面整体性更强。

　　设计思路上没有采用封闭钢板围桶，而是选择长条金属件镂空排布，主要考虑三方面工程因素：其一，树木树干需要通风与光照，封闭筒体容易在夏季积聚热量、造成局部湿度过高，镂空条板间隙可保证空气流通；其二，树木胸径会逐年增长，笼体内径需要预留树干增粗空间，直筒段内径按幼树胸径并预留多年生长余量确定，避免箍圈直接贴死树皮；其三，镂空结构自重更轻，金属耗材少于全封闭护罩，运输与现场拼装时可分成竖条、箍圈等部件搬运，在狭窄人行道树池处施工更方便。

　　外形尺寸与安装边界需要结合树池规格协调。树笼总高度覆盖树干易受损区间，上部直筒段保持较小直径，保证围护范围贴近树干但不接触树皮；下部扩口段底端直径明显增大，轮廓应控制在树池铺装边界以内，不能凸出到人行道通行面，防止绊倒行人或影响盲道通行。底部支撑点需与树池缘石或硬化地面可靠固定，可采用地脚膨胀件连接，若树池为绿化覆土区域，则应把底端延伸至稳定土层并设置横向锚固，避免护架受撞后整体倾覆。竖条与环形箍圈的交接位置采用焊接或紧固件装配，焊缝需打磨去除尖角，外露端头做圆滑处理，防止划伤路人。

　　结构受力方面，侧向撞击首先作用在竖条中部，竖条把荷载传递到上下两道环形箍圈，箍圈约束竖条侧向变形并将力分散至相邻条板，最终由底部扩口段传导至地面。条板宽度与厚度根据防护等级选取，商业步行街等人流密集区域可适当增加条板厚度与箍圈数量，车行道旁树池则需提高底部锚固强度。表面处理采用户外防腐涂装或热浸镀锌，适应雨水、融雪剂与城市扬尘环境，延长户外使用年限。

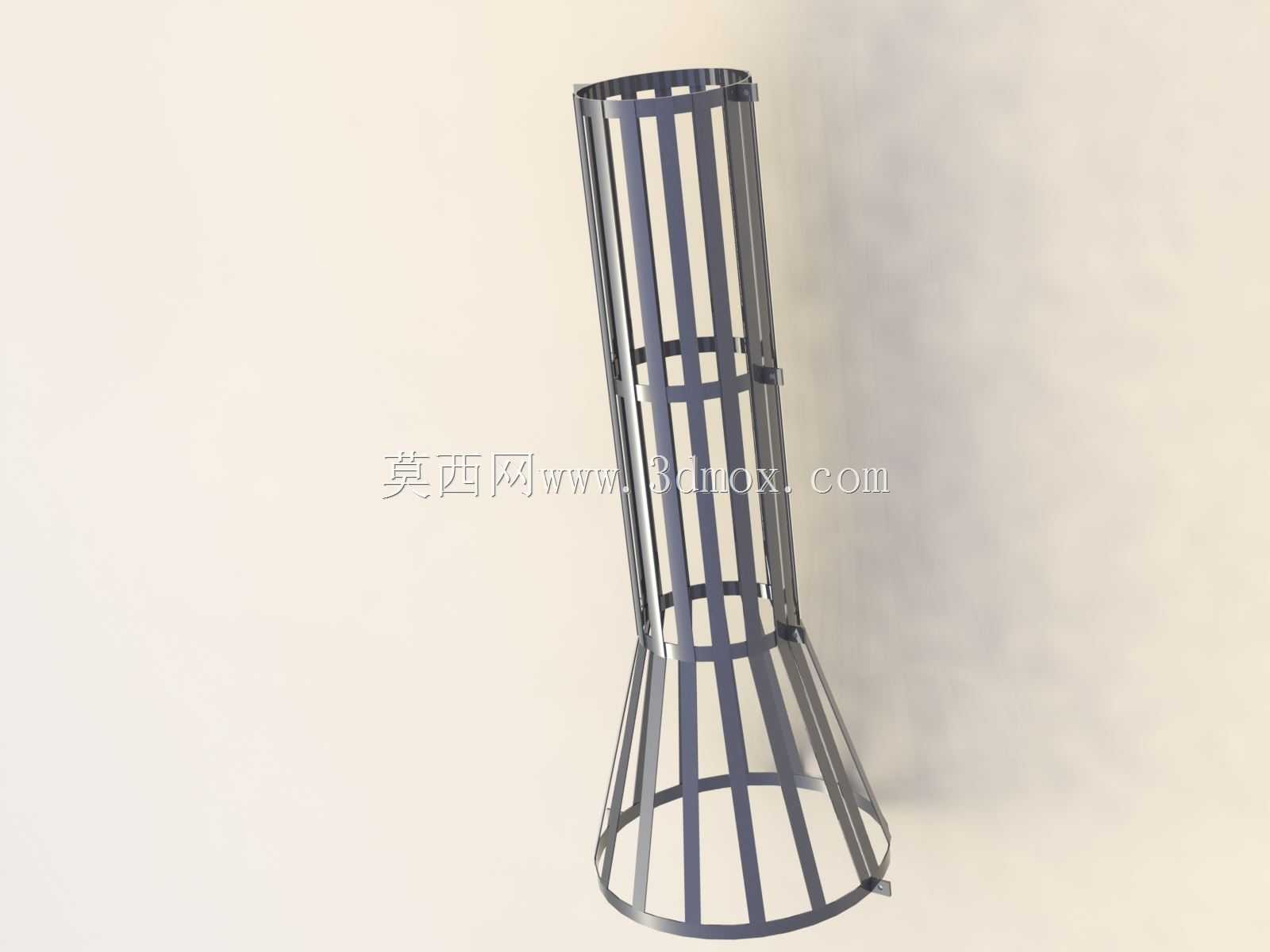

　　建模时需重点还原竖条的空间扭转与排布规律：上部直筒段竖条近似平行于轴线，向下进入锥形段后逐步向外倾斜，各条板沿圆周均匀分布；环形箍圈分别设置在直筒段顶部、中部以及锥段过渡位置，底部再设置一圈落地环，保证每根竖条有多处连接约束。装配关系上要体现条板与箍圈的贴合定位，底部扩口端的安装孔位或锚固板也需表达清楚，方便工程人员直接据此核对树池尺寸、评估安装空间，并在后续深化设计中调整笼体直径、高度与条板间距，匹配不同树种、不同胸径的行道树防护要求。
