建筑屋面防水搭接式瓦片构件

　　该瓦片构件主要应用于民用建筑、工业厂房以及临时装配式建筑的屋面覆盖场景，核心作用是阻隔雨水渗漏、引导屋面径流有序排放，同时承担屋面荷载分散、抵御户外风蚀与紫外线老化的功能。在实际屋面铺装作业中，单块瓦片通过上下叠压、左右卡扣的方式拼接成完整屋面面层，相邻瓦片的搭接边可形成连续的防水密封路径，避免雨水在拼接缝隙处直接渗入屋面基层。

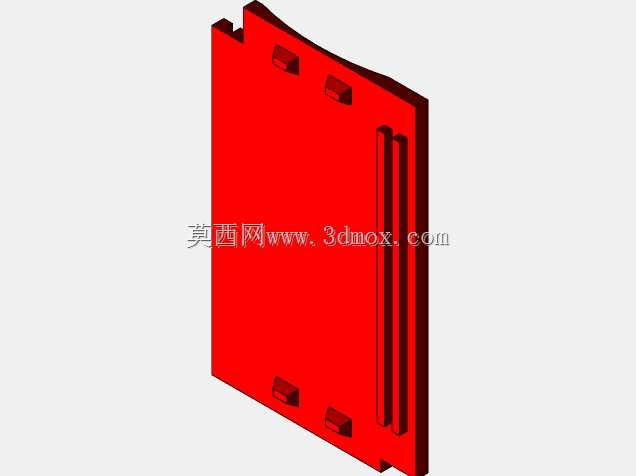

　　从结构设计思路来看，构件主体采用薄型板状基底，板面整体预留轻微的坡面弧度，铺装后可顺着屋面坡度形成顺畅的排水导向，雨水落在板面后可快速沿坡度流向檐口，不会在板面形成积水洼区。构件侧边设置一体化的竖向搭接凸棱，铺装时相邻瓦片的侧边可互相嵌合，凸棱既可以作为拼接定位基准，保证整排瓦片铺装对齐，也能阻挡侧向来风裹挟的雨水从侧边缝隙倒灌。瓦片的上下两端分别设置对位卡扣结构，上端卡扣用于和上方叠压的瓦片锁定，下端卡扣压合在下方瓦片的上端面，叠压区域的宽度经过适配，即使在暴雨伴随强风的工况下，叠压边也不会被风掀起，同时叠压间隙可形成二次排水通道，少量透过表层缝隙的雨水也会顺着叠压间隙导出屋面，不会接触下方的防水基层。

　　建模过程中首先以瓦片的铺装投影轮廓为基础拉伸生成主体板件，板件厚度根据屋面承载需求设定，既保证构件自身的结构刚度，踩踏检修时不会发生弯折断裂，也控制构件整体重量，降低屋面檩条的承重负荷。板面的卡扣特征采用一体化拉伸成型，不需要额外附加连接件，减少铺装时的配件数量，现场作业时工人仅需对准卡扣位置按压即可完成单块瓦片的固定，铺装效率远高于传统需要砂浆砌筑的屋面瓦。构件的安装边界需要匹配屋面檩条的排布间距，瓦片背面的卡扣位置对应檩条的固定点位，铺装时可直接通过卡扣将荷载传递到檩条结构上，避免板面出现悬空受力的区域。

　　在不同应用场景下，该瓦片构件可适配不同坡度的屋面，当屋面坡度较大时，搭接凸棱的挡水作用可进一步强化排水效率；当屋面坡度较缓时，上下端的叠压宽度可保证积水不会反向渗入拼接缝。构件的外形轮廓边角做了过渡处理，没有尖锐突出的棱边，搬运和铺装过程中不会划伤施工人员，也避免边角应力集中导致运输过程中出现崩边破损。针对屋面检修的需求，瓦片的板面强度可承载施工人员的短期踩踏重量，检修人员在屋面行走时不会出现瓦片碎裂凹陷的问题，不需要额外铺设临时走道板。构件侧边的搭接结构同时具备限位功能，整幅屋面铺装完成后所有瓦片互相锁止形成整体面层，整体抗风揭能力远高于独立铺设的块体瓦，在沿海大风区域也能保持屋面结构的完整性。建模时所有配合特征的公差经过适配，卡扣位置预留了合理的装配间隙，低温环境下构件出现轻微冷缩时也不会出现拼接起拱，高温膨胀时也不会互相挤压变形，可在户外温差变化较大的环境下长期保持铺装形态稳定。
