轻量化异形连杆支撑臂结构件

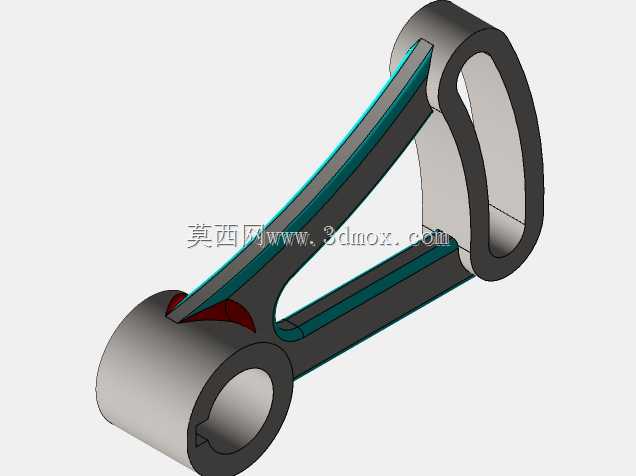

　　该异形支撑连杆属于典型的两端铰接传力构件，在中小载荷往复传动、轻型执行机构摆臂、教学型力学验证台架中十分常见。构件一端为带完整同轴通孔的厚壁圆柱铰座，用于穿入销轴或衬套，承担主要的回转支点载荷；另一端为拉长的环形耳孔结构，同样保留销轴穿过空间，用于和从动端接头形成铰接。中间连接段没有采用实心整板方案，而是做成双梁分叉式骨架，两根承力筋沿两端铰点的载荷传递路径布置，把拉力、压力和弯矩直接导向两端刚性区域，中间留出大面积镂空，在不明显削弱截面抗弯模量的前提下压低整体自重。

　　从实际装配边界看，下端圆柱铰座的外圆直径明显大于上端环形耳孔的截面厚度，轴向长度也更长，这一设计通常对应主支点侧：该侧需要承受更大的接触压应力，销轴更长、配合衬套压入深度更大，因此圆柱段预留了足够的壁厚来容纳衬套台阶、挡圈槽或端面压紧空间。上端环形耳孔呈扁长闭环形态，孔壁四周保留等宽刚性边框，既保证销轴孔周边不会因局部应力集中出现撕裂，也让铰接端在侧向偏载时具备足够抗扭能力。

　　双梁之间的镂空区域并非随意挖除，轮廓走向跟随主应力迹线调整：靠近下端铰座处两梁向外张开，包裹住圆柱座上部，把铰点反力平顺分散到两根筋梁上；靠近上端环孔处两梁逐步收拢并汇入环形边框，避免在环孔根部出现截面突变。梁体侧面可见分层着色区域，对应建模过程中对筋板厚度、加强凸缘的分步特征，实际加工中该区域可通过铣削减重槽、焊接成型钣金肋或铸造留筋来实现。若采用铸造工艺，筋梁交汇处需保留铸造圆角并控制壁厚均匀，防止冷却收缩时在三角交汇区形成缩松；若采用板材数控加工，则需在镂空内角处设置铣刀半径圆角，降低热处理后的裂纹萌生风险。

　　工程使用中，这类连杆常被布置在摆动机构的主动件与执行件之间，比如轻型工装夹具的压紧摆臂、教学实验台的加载杠杆、小型自动化设备的同步传动杆。工作时两端铰孔分别装入销轴，动力端带动下端圆柱座绕固定轴回转，上端环孔推动末端滑块或摆杆做预定轨迹运动，中间双梁结构在整个行程中反复承受拉压交变载荷与瞬时弯曲冲击。设计阶段需要重点校核三处危险截面：一是下端圆柱座孔壁的挤压应力与端面剪切面，二是双梁从圆柱座分叉过渡的圆角区域，三是上端环孔与筋梁汇合的颈部位置。

　　外形尺寸方面，整体长度由两端铰点中心距决定，建模时以两孔轴线的中心距作为主参数驱动，下端圆柱外径、轴向宽度、铰孔直径按所选销轴直径和衬套标准匹配，上端环孔的内孔尺寸与下端可采用同规格销轴以减少备件种类，也可根据从动端载荷缩小孔径。安装时需保证两端铰孔轴线平行度，若连杆在平面机构中运行，两孔轴线平行度偏差会导致销轴别劲、衬套偏磨，因此三维装配中需同步校验连杆运动包络，确认双梁镂空边缘在全摆角范围内不与机座、驱动缸或相邻杆件发生干涉。构件端面预留的加工余量基准可直接用于后续铣面、镗孔工序的装夹找正，整体结构在轻量化与传力刚性之间取得了适合教学验证与轻型传动场景的平衡。
