双片式环形抱紧夹持固定支座

　　这套夹持构件采用左右对称的双夹板拼合构型，整体围绕中心大直径环形避让孔展开，核心作用是对穿入环内的圆柱杆件、管线束或者薄壁套筒施加周向抱紧约束，在通讯基站走线架、户外设备杆装附件、轻型工装夹具以及实验台架的可调工位里都能见到同类结构的实际应用。现场安装时，被夹持件从中心大环穿过，两片夹板对合后，依靠分布在环体四周的四个同轴通孔穿入锁紧螺栓，逐步拧紧后夹板内侧弧面会均匀贴紧被夹持圆柱外壁，不会像单点顶丝那样在杆件表面压出局部凹痕，夹持力分散在整周接触弧面上，长期受振动工况也不容易出现松脱滑移。夹板一端延伸出带独立衬套孔的铰接耳位，这个耳孔并不是用来穿锁紧螺栓的，它作为整个夹持组件的回转支点，可以配套销轴把整个夹紧座铰接在固定机架上，

　　调整好杆件角度之后再锁死环周螺栓，就能实现管线走向、传感器安装角度的小范围俯仰调节，在户外通讯天线的馈线固定场景里，这种带铰接端的夹紧件可以直接卡在抱杆上，耳位用来挂载小型接线盒或者标识牌，不需要额外在杆体上钻孔破坏镀锌防腐层。从结构设计思路上看，两片夹板的轮廓完全一致，属于镜像对称的等厚钣金/机加工件，单件下料之后不需要做左右件区分，装配时任意两片都能配对拼合，大幅减少了加工件的种类，仓储和现场备料都不容易出现错件问题。夹板本体在大环形孔的外侧做了连续的凹凸加强轮廓，没有采用简单的平直矩形板外形，沿着环孔切线方向延伸出的加厚凸台刚好把四个锁紧孔全部包裹在内，螺栓预紧时凸台区域承受局部压应力，不会让薄板出现翘曲变形；

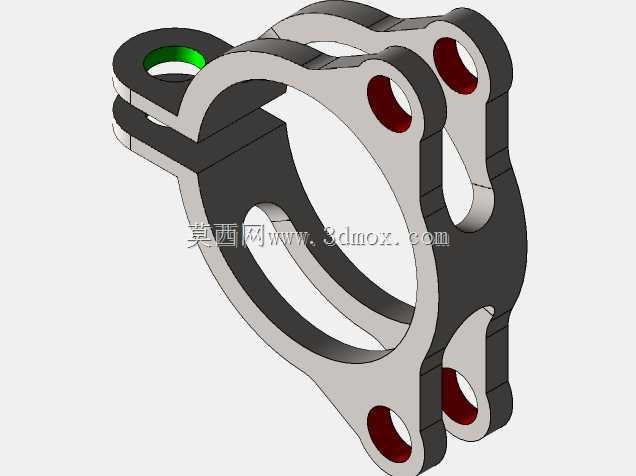

　　夹板外边缘的过渡位置全部采用大圆角顺滑衔接，既避免了热处理或者钣金折弯时的应力集中开裂，也消除了安装人员现场操作时的锐边割手隐患。四个锁紧孔沿环体呈对角分布，孔位间距经过匹配，选用常规标准内六角螺栓穿装后，扳手操作空间完全预留充足，不会出现夹板外轮廓遮挡扳手转角的情况；铰接耳孔内部预留了衬套压装空间，图中耳位呈现的绿色环面就是压入的耐磨衬套，频繁转动调节时衬套承受销轴摩擦，磨损后只需要更换衬套，不用整体更换夹板主体，维护成本更低。中心大环的内径是整个构件的核心安装边界，设计时环孔直径比被夹持杆件的外径留出微量配合间隙，方便杆件穿装对位，两片夹板合紧之后，内环面的实际包角超过两百七十度，抱紧接触面积足够大，

　　即使夹持表面硬度较低的铝合金管或者PVC线缆护管，也不会把管壁夹裂。构件整体厚度方向的尺寸由两片夹板的叠合宽度决定，安装时需要在被夹持杆件的轴向预留出对应宽度的安装空间，四个锁紧孔的中心圆直径决定了螺栓分布范围，在机架上预留安装位时，只要外接圆轮廓不与周边走线、相邻固定件发生干涉即可。夹板侧面开设的小缺口是工艺与功能兼顾的结构，一方面在线切割或者铣削加工时用来释放环孔周边的内应力，避免加工后板材变形，另一方面当夹持带扁平定位面的异型杆件时，缺口可以对准杆件上的定位凸键，起到周向防转的作用，防止夹紧之后杆件自身绕轴线转动。这类夹紧件不需要配套复杂的调节机构，依靠标准紧固件就能完成所有装配动作，在小批量非标设备制作时，直接按轮廓切割板材、钻孔、倒角后就能投入使用，结构容错率高，对被夹持件的外径尺寸公差适配范围较宽，即使杆件实际外径存在小幅正负偏差，通过螺栓的预紧行程就能补偿，不会出现轻微超差就装不上的问题。双板拼合的结构也让夹持件自身可以拆分，设备后期维护需要拆卸杆件时，不用把整条杆件从端部全程抽出，只需要松开螺栓分开两片夹板，就能直接从杆件侧方取下夹紧座，检修动线非常方便。
