双铰孔弯臂式传动连杆结构

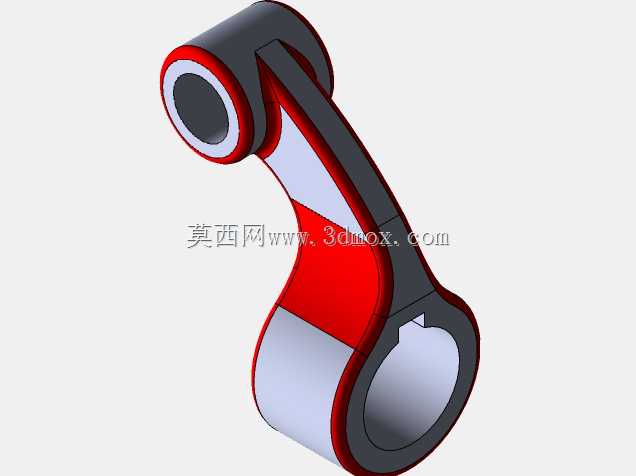

　　该弯臂连杆属于两端铰接式传动连接件，整体采用空间弯臂构型，两端分别设置同轴环形铰孔结构，一端为小直径带加厚环边的铰接套，另一端为大直径开口式环座，中间臂身沿载荷传递路径呈平滑S形弯曲过渡，臂身截面采用带侧向加强凸缘的异形薄壁结构，非承力侧做局部减薄挖空处理，在保证整体刚性的前提下控制构件自重。这类构件常见于中小载荷的平面连杆机构、手动夹持工装、轻工自动化输送线的摆臂联动单元、小型设备的舱门启闭联动机构以及脚踏操纵机构中，工作时两端铰孔分别穿入铰接销轴，一端作为固定回转支点，另一端与执行滑块、摆杆或者从动构件相连，将输入端的摆动或者直线位移转化为从动端设定轨迹的运动，也可作为两点之间的传力拉杆，承受往复拉压交变载荷。

　　从实际装配边界来看，两端铰孔的中心距是整个构件最核心的安装尺寸，直接决定连杆机构的运动行程与传动比，建模阶段需先锁定两孔中心的坐标点位，再沿两点连线规划臂身的弯曲走向；小端铰孔的内孔直径适配标准铰接销轴，孔壁预留销轴配合公差，外圆做加厚翻边，增大与配对铰耳的接触承压面积，避免销轴孔长期受挤压出现椭圆变形；大端环座采用开口式结构，环座顶部预留锁紧缺口，装配时可将环座直接卡入对应铰接轴的轴颈位置，再通过锁紧件收紧开口，无需沿销轴轴向全程穿装，在检修空间狭窄、铰接轴两端已固定无法抽轴的设备场景中，这种开口结构能大幅降低拆装维护难度。

　　臂身的弯曲走向并非随意造型，设计时首先要完成机构运动干涉校验：在整个摆角行程内，弯臂的弧形轮廓需要完全避开周边的机座壁板、相邻联动杆件以及设备外壳，S形的弯曲走向正是为了在两孔中心距固定的前提下，让臂身中段绕过运动路径上的障碍物，同时臂身的中性层尽可能对齐两端铰孔的中心连线，让工作载荷主要沿臂身轴向传递，减少不必要的附加弯矩。臂身两侧的凸起加强筋沿臂身长度方向连续延伸，从两端铰套的外圆一直贯通到臂身中段，对应连杆受载时弯曲应力最大的区域，无需额外增加臂身整体壁厚即可大幅提升截面惯性矩，抑制臂身在交变载荷下的挠曲变形；臂身侧面的大面积镂空区域选在应力水平较低的非传力区，既减少了材料占用，也可作为机构运行时的观察窗口，方便操作人员查看臂身内侧铰接点的润滑与磨损情况。

　　细节设计上，所有铰孔的端面都做了凸台处理，装配时凸台端面与配对铰耳的侧面贴合，避免臂身侧面大面积摩擦剐蹭；所有轮廓转角处均设置铸造或机加工圆角，消除应力集中点，避免连杆在长期往复交变载荷下从转角位置萌生疲劳裂纹；大端开口环座的锁紧位置预留了紧固件安装空间，收紧时环座内孔均匀抱紧铰接轴，既可以让连杆绕轴灵活回转，也可根据使用需求调整锁紧力，让臂身与轴形成固定连接传递扭矩。建模过程中需优先保证两端铰孔的同轴度、孔中心距的尺寸精度，臂身的曲面过渡需保证壁厚均匀，若采用铸造工艺生产，均匀壁厚可避免浇注时出现缩孔、冷隔缺陷，若采用板材铣削加工，则可直接基于三维模型生成刀路，一次装夹完成臂身轮廓与铰孔的加工，有效控制形位公差。
