通讯设备铰接式操作摇臂结构

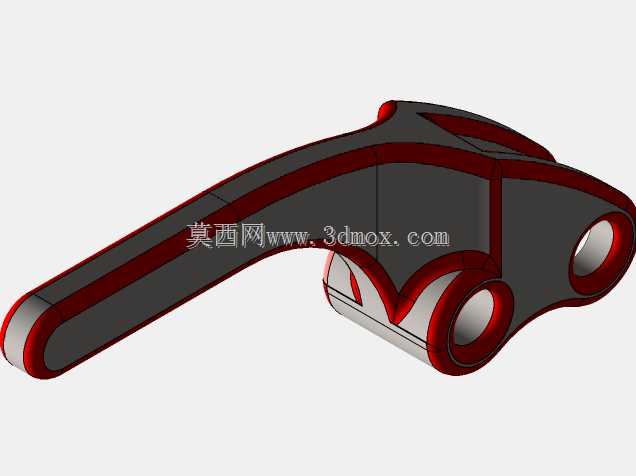

　　该铰接式操作摇臂主要应用于小型通讯终端、便携通讯测试设备以及桌面通讯外设的档位切换、卡扣锁紧与角度调节场景，在手持通讯机具的侧置拨杆、通讯测试治具的压合摆臂、车载通讯支架的锁止手柄中均可适配。构件整体采用长悬臂搭配双同轴铰接孔的布局，长段臂身作为人手施力的握持操作区，末端两处同轴通孔用于穿装铰接销轴，中部凸起的限位曲面可在摆转行程终点贴合设备壳体的定位挡边，避免摇臂过转损伤内部触点。臂身靠近铰接端的侧向凸台预留了卡扣配合面，摇臂摆转至锁止位时，凸台可压合设备内部的微动开关触发档位信号，或卡入壳体卡槽完成位置锁定。

　　设计阶段优先考量手动操作的力臂配比，从铰接孔中心到臂身末端的力臂长度约为铰接端阻力臂的四倍，操作人员仅需施加较小的握持力即可克服内部弹簧复位力与触点触发阻力，长期反复操作不易出现手部疲劳。臂身轮廓全程采用大圆角过渡，无尖锐棱边，握持区域的截面做了微弧收窄处理，贴合手指施力的接触面形态，即便不带防护手套操作也不会出现局部压痕。铰接孔的壁厚做了局部加厚处理，孔位周边的实体厚度高于臂身平均壁厚，销轴反复摆转过程中孔壁不易出现磨损扩孔，长期运行后铰接间隙仍可控制在设备允许的旷量范围内。

　　外形边界方面，构件整体沿长轴方向延伸，摆转平面内的最大回转半径由臂身总长度决定，安装时需在设备壳体内部预留对应扇形摆转空间，避免臂身运动过程中与周边PCB板、接线端子发生干涉。两处铰接孔保持严格同轴，孔位端面与臂身侧面的垂直度需满足装配公差要求，销轴穿入后摇臂摆转全程无卡滞、无轴向窜动。臂身上下表面的加强筋沿长轴方向连续布置，筋条顺着悬臂受力方向延伸，在不显著增加构件整体重量的前提下，大幅提升长悬臂段的抗弯曲刚度，操作人员按压臂身末端时不会出现明显的挠曲变形，触发档位的手感清晰一致。

　　建模过程中先以铰接孔的中心轴线作为装配基准，先绘制两端同轴孔的回转轮廓，再沿臂身走向搭建引导样条曲线，将握持段的截面轮廓沿引导线扫掠生成主体毛坯，随后叠加中部的限位凸台与侧向卡扣结构。所有外轮廓的相交位置均做了圆角顺接，既规避了注塑成型时的应力集中问题，也让构件摆转过程中不会与壳体邻接面发生刮擦。臂身底部预留的浅凹槽可用于粘贴防滑阻尼垫，进一步提升手动操作时的摩擦力，潮湿环境下操作也不易出现打滑。该构件不承受大载荷冲击，核心性能要求是摆转顺畅、定位清晰、长期反复使用无断裂变形，结构细节完全围绕手动操作的使用体验与装配可靠性展开，可直接用于通讯类外设的操作机构原理验证与结构干涉检查。
