通讯设备铰接支撑固定支架结构

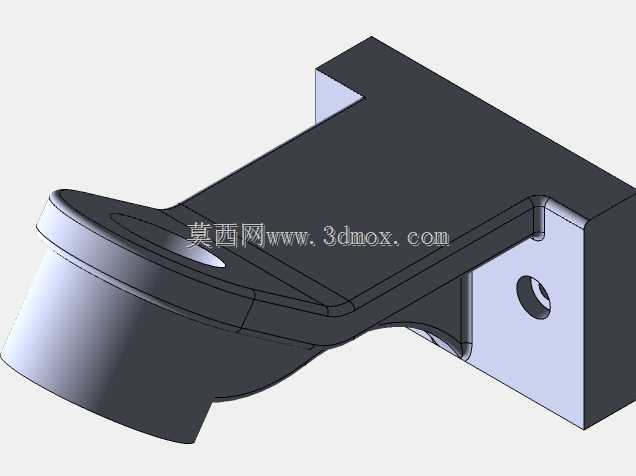

　　该支撑铰接件多用于通讯终端、手持检测设备或小型通讯外设的姿态保持场景，在整机布局里承担连接主机与外接功能端的过渡作用。现场使用中，操作人员需要频繁调整前端模块的俯仰角度，同时要求调整到位后结构不发生自由下垂，因此该零件一侧设置带通孔的立式耳板，孔位可穿入锁紧螺钉或阻尼转轴，侧面圆孔用于装入紧定件，转轴穿过耳板后与前端摆臂配合，拧紧侧部螺钉即可夹紧转轴，锁定当前角度；另一侧的弧形包覆面贴合圆柱形主机外壳，曲面弧度按照被包覆筒体的外径取形，贴合区域预留足够接触面积，避免局部应力集中压伤壳体。

　　从受力路径来看，前端负载产生的弯矩经由摆臂传递到铰接孔，再通过耳板扩散到中部连接板，最终由弧形抱合面传递到主机筒体，整条传力路径上没有突兀的截面突变。中部连接板采用随形过渡的变厚度设计，靠近耳板的区域承受弯矩最大，板厚向铰接侧逐步加厚，靠近弧形抱面的区域主要承受箍紧力，壁厚相应减薄，既控制整体重量，也避免材料冗余。耳板与主板交接处做了大圆角过渡，圆角半径覆盖耳板根部整个应力集中区，在反复调整角度的交变载荷下，可大幅降低根部萌生疲劳裂纹的风险。

　　建模过程中先以主机筒体外径作为基准建立弧形贴合面，保证抱合面与筒体的同轴度；再从弧形面向上拉伸主体连接板，按照摆臂的运动包络切除下部多余材料，使摆臂在俯仰摆动全过程中不会与支架本体发生干涉。立式耳板单独拉伸成型，耳板两侧面保持平行，保证转轴装入后两侧受力对称；侧部螺纹孔与铰接孔垂直相交，孔口处做沉台处理，紧定螺钉端面可完全压在转轴外圆上，锁紧时不会出现点接触打滑。弧形抱面的两端预留出装配让位缺口，方便卡扣或绑带从缺口处穿过，将支架整体固定在筒体上，不需要在主机外壳上额外打孔，保护整机壳体完整性。

　　安装边界方面，铰接孔的中心高度决定前端模块的摆动中心，设计时需保证该中心与前端摆臂的回转中心重合，偏差控制在普通IT7级公差范围内即可满足使用要求；耳板外侧间距与摆臂配合宽度匹配，单侧留出少量间隙保证转动灵活，间隙过大则会出现径向窜动。弧形面的轴向宽度覆盖筒体圆周约三分之一，抱合后配合紧固件形成的摩擦力足以支撑前端模块的额定负载，在常规振动工况下不会出现周向转动。零件整体轮廓紧凑，所有外棱边均做小倒角处理，操作人员手持调整时不会划伤线缆或手部；底部悬空区域按照摆臂最大下摆角度切除，摆臂下摆至极限位置时仍保留安全间隙，避免长期碰撞磨损。这类支架在批量生产中多采用铝合金铣削或高强度工程塑料注塑成型，金属件表面可做阳极氧化处理提升耐磨性能，塑料件则通过加强筋布局补足刚性，两种工艺下该结构的壁厚过渡均能顺利成型，不会出现缩孔或充模不满的缺陷。
