异形铰接传动摇臂支撑构件

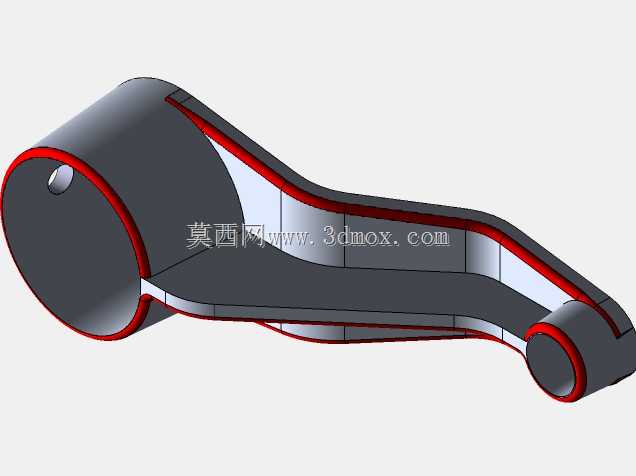

　　这款摇臂类铰接构件在中小型传动执行机构里承担力矩传递与运动导向的核心作用，常见于轻工自动化输送线的摆臂工位、小型农用机具的连杆操纵组、脚踏式工装夹具的力臂放大单元，也可作为教学实训里平面连杆机构的典型测绘样件。构件两端设置同轴度要求明确的筒状铰接座，大直径筒端用于穿入主轴或固定铰销轴，作为整根摇臂的回转基准，小直径筒端对接从动连杆或者执行端销轴，中间采用变截面弯臂结构衔接两个铰接点位，避开机构运动过程中相邻杆件的扫掠空间，避免运转时发生刚性磕碰。从结构受力逻辑来看，摇臂工作时两端铰接孔承受交变径向载荷，臂身中段会反复承受弯曲与小幅扭转载荷，设计阶段没有采用等厚直板的简陋构型，而是沿着臂身的受力走向布置连续的加强轮廓，

　　臂身两侧做出下沉式的凹槽构型，在削减整体自重、降低耗材占用的同时，把材料更多分布在远离中性层的轮廓边缘，同等重量下截面抗弯模量比等厚度直板臂高出不少，长期往复摆动过程中臂身不容易出现挠曲变形。大端铰接筒的侧壁预留了径向锁紧小孔，装配时可以装入紧定螺钉，把筒件和穿入的转轴锁止为一体，传递扭矩时不会出现相对打滑；小端铰接筒的端面预留了贴合安装面，装配轴套或者端面挡圈时可以直接靠面定位，不需要额外加工调整垫片。外形边界方面，整根摇臂的两个铰接中心距按照常规实训连杆的常用跨距设定，大端筒的外径约为臂身平均宽度的1.8倍，筒壁厚度满足销轴配合的压装要求，小端筒外径约为大端筒的二分之一，适配更小规格的从动销轴；臂身从大端筒侧向小端筒侧平滑收窄，

　　弯曲轮廓的拐点处全部做圆弧过渡，不存在应力集中的尖锐内角，交变载荷下拐点位置不会过早萌生疲劳裂纹。建模过程中先绘制两个铰接筒的中心连线与臂身弯曲导向草图，优先锁定两端孔的中心距这个核心装配尺寸，再沿着臂身走向拉伸生成基础实体，之后切除臂身中部的减重凹槽，对所有棱边做等半径倒圆，两端筒口的红色高亮边线对应装配时的密封或者轴套贴合端面，加工时该端面的粗糙度要求高于臂身其余非配合面。实际安装场景里，这类摇臂装入设备后，大端铰接座固定在机架侧的固定销轴上，小端铰接座和驱动连杆或者执行滑块相连，驱动端施加小幅推拉动作时，摇臂绕大端中心做设定角度的往复摆动，把直线输入转化为指定轨迹的摆动输出；臂身的弯曲走向提前避让了机构内部的走线槽、

　　邻近传动齿轮的外轮廓，整机装配时不需要额外切割修配臂身。构件的所有配合孔都预留了轴套压装的余量，长期磨损后只需要更换内嵌的铜套或者工程塑料衬套，不需要整体更换摇臂，维护成本更低；臂身的平整侧面也可以作为行程触发挡片的安装基准，在对应位置加装接近开关碰块，就能直接反馈摇臂的摆动到位位置，不需要额外设计独立的检测支架。
