通讯设备双筒夹持连接载体支架

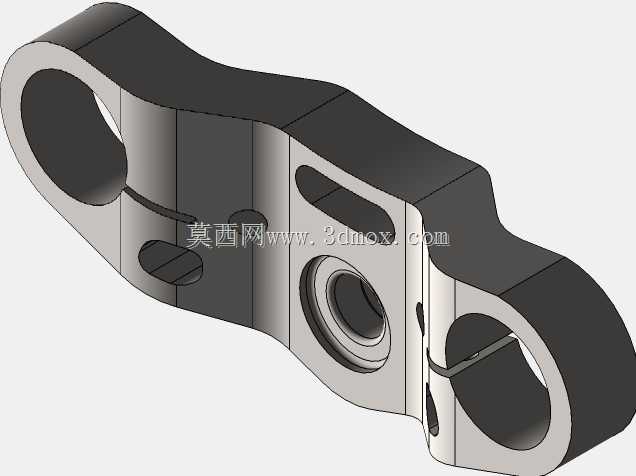

　　该载体件属于通讯手持终端配套的夹持连接结构，整体采用双侧大直径筒状夹持端搭配中部承载板的异形布局，两个同轴度要求较高的贯通圆孔分别用于套装终端握持杆与外接功能组件的转轴，筒壁侧方开设的窄缝为锁紧变形槽，当径向锁紧螺钉旋入槽侧螺纹孔时，筒壁可产生可控弹性形变，抱紧穿入的圆杆，既保证装拆时无需沿轴向长距离滑移，又能在锁紧后提供足够的夹持摩擦力，避免使用过程中出现周向转动或轴向窜动。中部承载板并非等厚平直板材，而是随两侧筒身高度做了连续曲面过渡，板面上分布的多组不同规格孔位各有明确功能：靠近左侧筒身的两个沉头孔用于安装内置定位销，承载板中部的长圆形腰型孔提供装配调节余量，可补偿两个被连接件之间的孔位加工误差，

　　靠近右侧筒身的阶梯凸台孔则用于安装旋转阻尼轴，凸台外圈的环形止口可对配套的阻尼垫片做径向限位，防止垫片在反复转动过程中发生偏移脱落。从实际使用场景来看，这类载体常装配在便携通讯终端的外接拓展组件上，一侧筒夹固定在终端主机的握持支撑臂上，另一侧筒夹连接可翻转的功能附件，中部板体承担两个转动副之间的载荷传递，当使用者调整附件角度时，载体不会随转轴发生非预期形变，腰型孔的调节余量也能抵消终端外壳注塑成型带来的安装孔位偏差，降低装配工位的修配工作量。结构设计阶段首先确定的是两侧夹持孔的中心距与孔径边界，两个筒的内孔直径需匹配常用通讯支撑杆的标准外径，筒壁厚度在满足锁紧变形需求的同时避免过度增厚导致整体重量超标，

　　毕竟手持通讯设备对整机重量较为敏感，过重的连接支架会大幅提升长时间握持的疲劳感。中部板体与两侧筒身的交接位置做了大圆角过渡，没有出现尖锐的应力集中棱边，这是因为该件在使用中会反复承受附件翻转带来的交变弯矩，直角交接位置极易在长期循环载荷下产生疲劳裂纹，圆角过渡可将峰值应力分散到更大的区域，同时注塑或机加工成型时也能减少材料填充不均的问题。锁紧槽的宽度经过权衡，槽宽过小时螺钉锁紧需要的旋紧力过大，现场装配效率低，槽宽过大则筒壁刚性不足，夹持后容易出现间隙，槽的末端加工有小圆孔止裂，避免窄缝在反复开合变形时向板体方向延伸开裂。安装边界方面，载体整体轮廓的最大外缘由两侧筒身的外圆决定，

　　装配时需保证筒身外侧与终端外壳内壁之间预留不小于两毫米的间隙，防止锁紧变形时筒壁外胀与外壳发生干涉，中部板体的上下表面均预留了垫片安装空间，腰型孔的长度方向沿两夹持孔中心连线布置，调节行程覆盖常规加工误差范围，阶梯凸台的突出高度需与阻尼轴的安装台阶匹配，凸台端面与附件接触面之间保留微小间隙，避免转动时出现摩擦卡滞。板体上的小孔除了安装紧固件之外，部分孔位还承担走线功能，通讯附件的信号线缆可穿过板体预留的孔位从筒身内部走线，避免线缆外露在翻转过程中被拉扯磨损，孔口位置均做了倒角处理，既去除加工毛刺，也防止线缆外皮被锐边割破。整个零件的壁厚从筒身到中部板体逐步变化，没有出现壁厚突变的位置，在保证整体刚性的前提下尽可能去除非承载区域的多余材料，既控制整体重量，也让成型过程中的材料收缩更加均匀，减少后续变形校正的工序。
