笔记本电脑旋转支撑托架结构

　　这套支撑结构主要面向桌面办公、工业现场工位、调试台与展示场景，用于承托笔记本电脑并调整其空间姿态。实际使用中，笔记本并不是简单平放于桌面，而是通过托架形成稳定的安装界面，使屏幕高度、倾角和水平朝向能够配合操作人员的视线与操作习惯。对于长时间录入、设备调试、产线巡检记录或展会演示等场景，支架可以减少低头操作带来的姿态约束，同时把桌面占用面积压缩到支撑底座范围内。

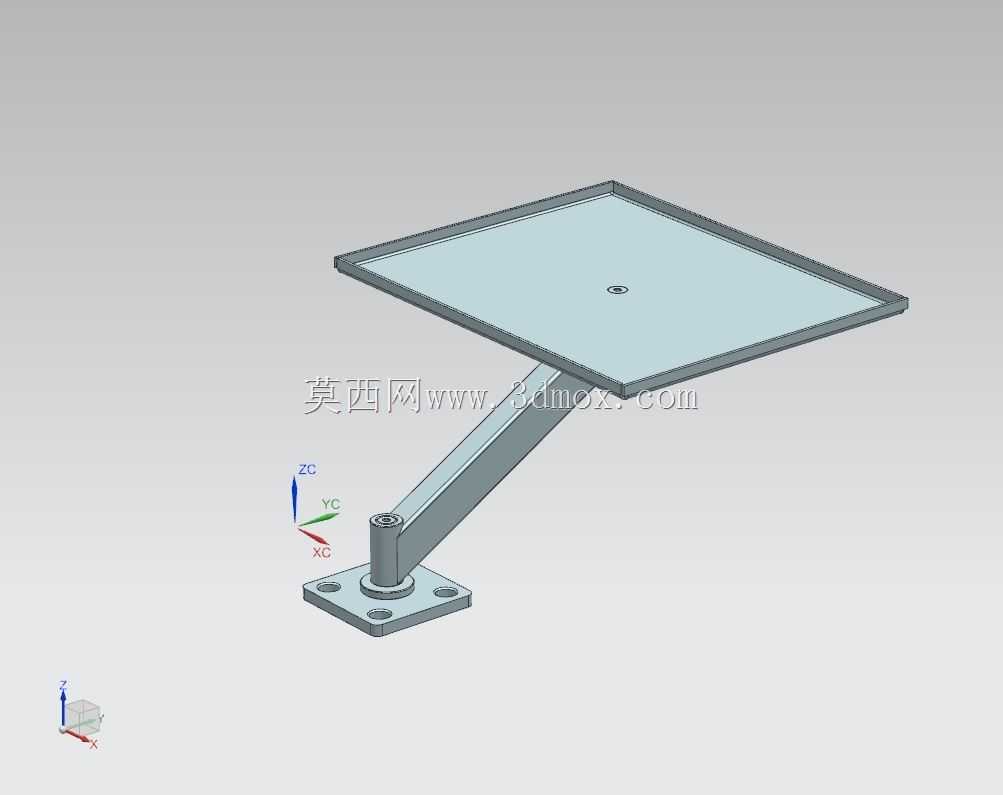

　　从结构组成看，模型重点表达了承载平板、背部支撑、旋转连接以及底部固定之间的配合关系。承载面采用近似矩形的平板轮廓，边缘设置围边或限位结构，避免电脑在倾斜状态下沿板面滑移。板面并非单纯厚板，而是在边界处做了加强和折边处理，这样在控制重量的同时提高抗弯刚度。笔记本放置后，重力通过板面传递到背部支撑件，再经由旋转关节汇聚到底座或夹持接口，力流路径比较直接。

　　旋转功能是该托架的关键。关节位置需要同时承受竖直载荷与偏载力矩，尤其当电脑屏幕打开、重心偏离支撑中心时，连接部位会产生明显的倾覆力矩。因此在结构设计上，旋转轴附近通常采用较厚的连接耳、加强肋或对称支撑形式，使紧固件周围不出现局部薄弱区。水平旋转时，托架带动电脑整体改变朝向，适合操作人员在工位不同方向之间切换视角；若配合俯仰调节，则可进一步改变屏幕倾角，满足站立、坐姿以及现场临时查看等不同姿态。

　　安装边界方面，承载平板的长宽需要覆盖常见笔记本底部的主要接触区域，边缘不能干涉电脑侧面接口、散热孔和开合动作。支架后方应留出屏幕翻转空间，不能让支撑件顶到显示屏下沿；底部与桌面或夹具连接的区域，则要保证足够的支撑跨距。若底座跨距过小，电脑前倾或人员触碰屏幕时容易产生晃动；若跨距过大，又会侵占桌面键盘、鼠标和文档放置区域。建模时需要把电脑最大外形尺寸、屏幕打开后的重心位置、底座投影范围以及旋转扫掠范围一并检查，避免在极限转角下与桌面边缘、显示器或周边设备发生干涉。

　　板面的倾角设计不能只考虑视觉角度，还要兼顾摩擦力和散热。电脑底部与托架接触时，倾斜角度越大，沿板面向下的分力越明显，因此前缘挡边、防滑垫或可调夹持点就显得必要。散热区域则应避免被整块封闭板完全贴死，可通过垫高接触面、留出底部空气通道或在非关键区域开槽来改善热量散发。对于金属材质方案，板件边缘需要做圆角和折弯处理，既提高刚度，也防止装配和使用时划伤；对于工程塑料方案，则要在关节、卡扣和承力肋位处增加壁厚，避免长期循环载荷下出现蠕变或裂纹。

　　在三维建模过程中，承载板、支撑臂和旋转关节应按实际装配关系拆分，而不是建成单一实体。这样可以检查转轴同心度、紧固件穿装路径、零件装配顺序以及后期维护空间。旋转副处要明确轴向限位和摩擦阻尼的实现方式：若依靠紧固件压紧产生阻尼，就需要预留垫圈、摩擦片或锁紧旋钮的位置；若采用卡齿定位，则要考虑分度角度、齿面强度和切换操作的便利性。支撑臂与板面连接处宜布置加强筋，筋条方向应顺着主要弯矩传递方向，避免只追求外观而形成大面积薄壁。

　　现场使用时，支架还需要适应不同厚度的笔记本和不同桌面条件。底部夹持结构若采用桌沿夹装，应给出可夹持厚度范围，并在压板位置设置柔性垫，防止损伤桌面；若采用自立底座，则应控制重心，保证在屏幕旋转、触碰和打字振动条件下不发生滑移。线缆走向也不能忽略，电源适配器线、鼠标线和外设线缆应从支架侧面或后部留出通道，避免旋转时缠绕关节。整体结构在满足承载的前提下，应尽量减少突出零件，保证搬运、收纳和日常清洁的便利性。
