拖车配套折叠式随车起重吊运结构

　　这套折叠起重结构主要面向轻型拖车、平板拖斗、户外作业挂车以及小型货运转运场景，用来解决零散重物在无固定吊装场地条件下的上下料、装卸与短距离移位问题。常规固定式吊机往往需要占用较大的基座空间，臂架长期外伸也会影响拖车通行宽度与道路通过性，而该结构采用多段铰接折叠的布置思路，在非作业状态下可以将主臂收拢贴合拖车侧边或货台边缘，减少外廓尺寸，作业时再展开形成稳定的三角受力臂系，兼顾收纳紧凑性与吊装覆盖范围。

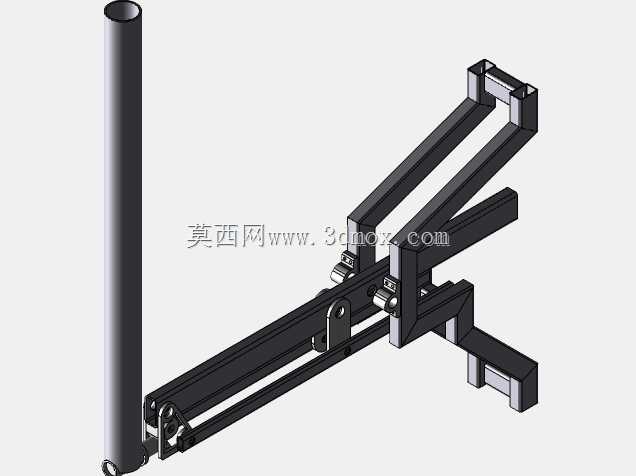

　　从结构组成来看，整套装置包含竖向支撑立柱、底部安装座、两组平行布置的折叠臂杆、臂端铰接连接块、中部回转或锁止铰接点以及末端挂载连接位。竖向立柱承担主要倾覆力矩，底部通过横向伸展出的支撑脚与拖车车架或货台边梁连接，支撑脚在受力时将吊重产生的侧向弯矩传递到车架更大范围的区域，避免单点连接出现局部应力集中。臂架部分采用平行四边形连杆的变体形式，两根长臂同步绕铰接点转动，既能在举升过程中保持挂载端姿态相对可控，也能让臂杆的受力以轴向拉压为主，减少悬臂状态下的弯曲载荷。

　　实际使用中，这类轻型吊机常配合手动绞盘、电动葫芦或液压小油缸完成起吊动作，适合搬运维修配件、农机具部件、工地小型工具、野外补给设备以及拖车上需要频繁装卸的货物。它不追求大吨位吊装能力，而是强调随车携带、快速展开、单人可操作的便利性。在户外维修、农场作业、露营装备转运、工程抢险辅具运输等场景里，作业点往往没有叉车或固定起重设备，拖车自身携带的折叠吊臂就能直接完成货物从地面到货台的提升，再通过臂架变幅把重物移动到拖车台面上方，下放后即可固定运输。

　　设计思路上，折叠臂的各铰接点位置经过排布，收拢状态下臂杆沿车架纵向贴靠，不会明显超出拖车侧边；展开后臂端向外伸出，形成足够的作业半径。臂杆之间的铰接销轴需要承受反复的剪切与挤压载荷，连接座处通常设置加厚衬套或加强筋，保证多次折叠展开后铰接间隙不会过快扩大。底部支撑结构并非单纯固定在立柱底端，而是向侧面延伸出止挡与压持结构，吊装时吊重产生的拉力会让支撑脚压紧车架或地面辅助支撑位，从而把整机倾覆趋势转化为结构件之间的约束载荷。

　　从安装边界看，竖向立柱需要贴近拖车车架强梁位置布置，底座连接孔位应与车架纵梁或附加焊接底板匹配，不宜直接固定在薄货台面板上。臂架完全展开时，外侧端点需要预留转动空间，避免与拖车轮拱、尾灯、侧板或捆绑件发生干涉；收拢状态下，臂杆最低点应高于拖车离去角与通过高度要求，防止越野或倒车时磕碰地面。末端挂载点位于臂架前端，预留了安装吊钩、滑轮或绞盘绳导向件的位置，使用者可以根据吊重选择不同的吊具。

　　建模时各臂杆均按实体焊接组件思路处理，铰接位置保留同轴销轴孔，平行臂之间的连接块体现出装配关系，能够直观展示折叠与展开两种极限姿态。结构外形简洁，没有复杂外壳，所有受力杆件、加强板、安装脚和铰接座都外露呈现，便于工程师检查运动包络、核对支撑跨距以及评估车架安装位置。对于需要在轻型挂车上增加自装卸能力的设计人员来说，该结构可以作为折叠吊臂总体布置、铰接点校核和随车起重工装开发的参考原型，后续还可在此基础上增加液压驱动件、气弹簧撑杆、锁定销孔和可伸缩支腿，进一步提升作业安全性与操作便利性。
