立式塑料挤出成型机架总成结构设计

　　这套立式挤出设备的机架总成，在小型塑料改性、线材包覆、实验室配方打样以及边角料回收造粒场景里十分常见，整体采用方管焊接框架搭配侧置挤出单元的布局，没有冗余的装饰结构，所有构件都围绕安装、操作、维护三个核心需求排布。

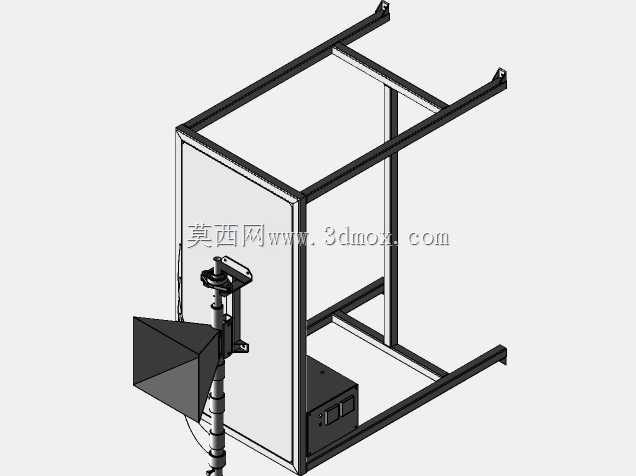

　　从安装边界来看，框架主体采用矩形钢管拼焊成立式门型结构，四根主立柱沿高度方向延伸，顶部两根纵梁向外悬挑，预留了上料斗、干燥料桶或者辅助喂料装置的安装孔位，底部横纵梁围成的底仓空间专门放置驱动电控箱、温控模块与主驱动电机的安装支座，框架整体占地宽度控制在常规车间设备通道可容纳的范围，高度方向预留了挤出机螺杆拆装的竖向操作空间，不需要额外开挖地坑，放置在硬化水平地面上即可调平固定。框架后侧的封板采用薄钢板拼装，既可以遮挡内部布线与加热段的高温区域，避免操作人员误碰，也能阻挡车间粉尘落到料筒加热圈上，封板通过螺栓固定在框架预设的安装耳上，检修时可以整块拆卸，露出料筒、螺杆与温控接线区域。

　　侧置的挤出工作单元沿竖向布置，料筒通过多组卡箍支座固定在框架侧方的安装立板上，支座上开设长条形调节孔，允许装配时微调料筒的同轴度，补偿焊接框架带来的微量形位误差。料筒下方衔接挤出模头的安装法兰，前端的斗状构件是冷却水槽或者出料导向集料斗，挤出成型的线材、条料从模头输出后直接进入导向斗，衔接后续的牵引、切粒工序。挤出单元的侧边布置了手轮调节机构，通过丝杆传动带动模头或者牵引压轮的位置微调，操作人员在设备正面就可以转动手轮，调整出料间隙与导向位置，调节行程有明确的限位结构，避免操作时超行程脱出。

　　设计这套机架时首先校核了框架的刚性：挤出机料筒加热后工作温度较高，主螺杆运转时会产生持续的轴向反力与小幅振动，主立柱与底梁的方管壁厚选型经过承重验算，满料状态下料桶的重量、料筒与螺杆的自重全部传导到框架底部横梁，焊接位置预留了加强筋，避免长期负载下框架出现侧弯变形。顶部外伸的纵梁末端设计了带孔的连接耳，一方面可以用来吊装整机，车间转移时直接在耳板位置挂吊钩即可起吊，另一方面也能在顶部安装排风罩，将塑料挤出过程中产生的少量烟气集中排出，改善工位操作环境。

　　底仓内部的电控箱安装位做了分隔，强电驱动回路与温控弱电回路分别布置在箱体不同腔室，减少加热模块通断时对温控仪表的信号干扰，箱体外侧开设散热格栅，对应车间常温环境下的自然散热需求，如果是高温车间工况，也可以在格栅位置加装轴流风扇强制通风。框架底部的四根支脚设计了可调脚杯的安装底板，现场就位时旋转脚杯就能调平整机，抵消地面的平整度误差，保证挤出螺杆处于竖直或者设计要求的倾斜角度，避免螺杆运转时出现偏磨。

　　在实际产线排布中，这套设备可以单独作为小型挤出工位使用，也能和旁边的牵引机、切粒机、冷却水槽拼接成完整的回收造粒线，框架侧面预留的多个螺纹孔可以用来安装走线槽、冷却水管路支架、温度数显仪表的安装面板，不需要后期在机架上现场钻孔补焊，所有安装接口在结构设计阶段就已经预留到位。挤出单元的竖向布局相比卧式挤出机更节省车间平面占地，物料从顶部喂入后依靠自重向下输送，喂料顺畅性更好，尤其适合流动性一般的回收破碎塑料颗粒，不容易在喂料口出现架桥堵料的问题。

　　整套结构的管线排布沿框架立柱内侧布置，水管、加热线、传感器线缆全部藏在封板内侧，外观整洁，日常清理工位卫生时不会碰挂管线，检修时拆开侧封板就能看到所有管路接头，排查故障的可达性很好。
