小型塑料边角料粉碎处理设备结构

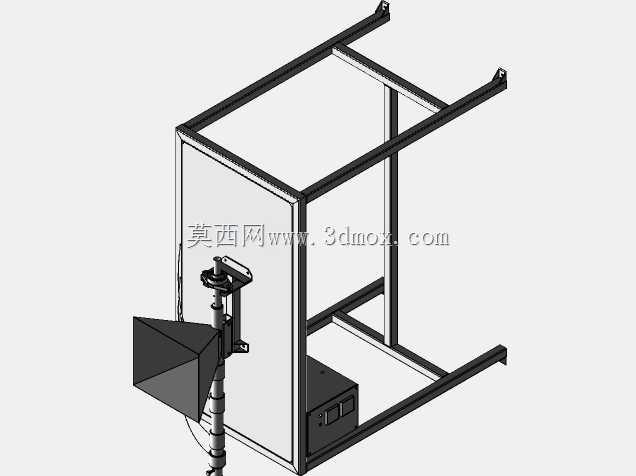

　　这套小型塑料粉碎处理装置主要面向注塑车间、吸塑加工线、包装制品厂以及小型再生料回收工位，用来处理生产过程中产生的塑料浇口料、边角料、次品件和裁切余料。设备整体采用卧式驱动加侧置进料斗的布置方式，动力段布置在机架左侧，粉碎腔体位于动力输出端下方，进料斗从腔体前侧向外扩展，出料区域位于腔体下部，整体结构紧凑，适合放在车间通道旁、机台边或者废料暂存区使用。从现场布置角度看，这类设备不需要复杂的地基处理，机架底部为开放式框架结构，可通过地脚膨胀螺栓固定在水泥地面，也可以配合减震垫安装在钢制平台上。机架采用矩形钢管焊接成型，四根纵向主梁形成主要承载边界，上部横梁围出动力与粉碎单元的安装空间，侧面斜撑和横向连接杆用于抑制电机启动、刀具切削时产生的扭转振动。框架后侧留有较大开放面，方便检修人员观察传动连接状态，也便于后期拆解减速机、清理粉碎腔和更换刀片。进料部分采用斗状扩口结构，斗体由钢板折弯后焊接而成，前侧宽口便于人工倒入条状、片状或小块塑料废料，喉部逐渐收窄并接入粉碎腔，使物料在重力作用下滑向切削区域。斗体侧壁带有一定倾角，能够减少轻薄塑料片在入口处搭桥、架空的问题；对于较薄的包装膜、吸塑片和注塑浇口料，操作人员可以分批投料，避免一次性填入过多造成主轴卡滞。粉碎腔体是整机的核心工作区域，动力经减速机构传递至主轴，主轴带动旋转刀架运动，动刀与腔体内固定刀之间形成剪切间隙。塑料废料进入腔体后，被高速旋转的刀具抓取、剪切并撕裂，

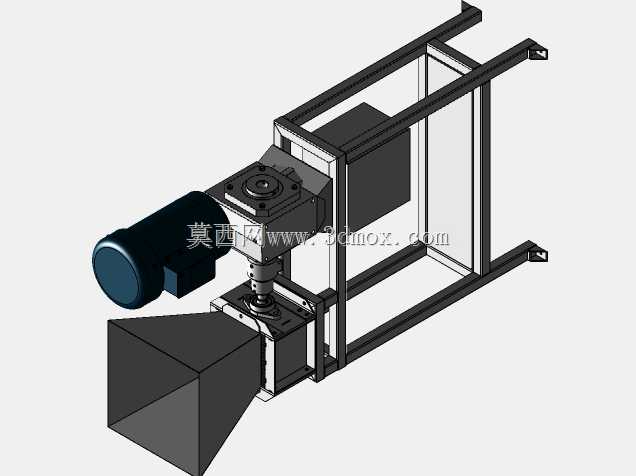

　　达到尺寸要求的碎料通过下部筛网或出料通道排出，较大的物料继续在腔内被反复切削。该结构相比单纯冲击式破碎，更适合处理韧性较好的热塑性塑料，切削过程更平稳，大块料不易在腔体内反弹。驱动单元由电动机和减速装置组成，电机横向安装在机架左侧，输出端通过联轴器与减速箱连接。减速箱下方设置支承座，使主轴中心线与粉碎腔旋转中心保持同轴。电机外壳采用圆筒式结构，尾部预留散热空间，接线盒位置朝向检修侧，方便电气接线和维护。设计时需要重点校核电机座板的平面度、联轴器对中精度以及减速箱输出轴的径向承载，避免皮带或联轴器偏载引起的轴承发热。外形边界方面，整机长度主要由机架纵向主梁决定，宽度集中在电机、进料斗和粉碎腔三者的投影范围内，

　　高度则由机架上层安装面到电机顶部的距离控制。进料斗向前伸出，因此在布置生产线时，前方需要保留人工投料和清理空间；电机侧应留出散热与拆装距离，机架后侧则要保证检修人员能够接近传动部件。若设备用于连续作业，可在出料口下方配置集料箱、风送管道或小型输送设备，使粉碎后的塑料粒子直接进入回收流程。从结构建模角度看，机架钢管、电机、减速箱、进料斗、粉碎腔和刀轴均按实际装配关系搭建，各部件之间的连接面、螺栓位置和避让空间清晰可见。钢管框架不仅承担设备重量，还要承受切削反力和电机启停时的冲击，因此焊接节点处应保证连续焊缝，安装电机和减速箱的板件需加厚处理。进料斗与粉碎腔连接处采用法兰或螺栓压紧结构，便于拆开后清理残留物料，

　　尤其在更换塑料颜色或材料时，可以降低混料风险。刀具区域的设计需要兼顾破碎效率与维护便利性。动刀通常通过螺栓固定在旋转刀架上，定刀安装在腔体侧壁，两者间隙决定碎料尺寸和切削阻力。间隙过小会增加刀片摩擦和发热，间隙过大则可能导致物料无法有效剪断。实际使用中，针对硬质注塑件可适当减小间隙以获得均匀碎料，针对薄膜类软料则需要配合压料结构或更大的刀体抓取角度，防止物料随刀轴空转。安全防护也是这类设备不可忽视的部分。进料斗喉部应避免操作人员直接接触旋转刀具，必要时可增加防飞溅挡板和联锁检修门；粉碎腔外部设置防护罩，传动联轴器区域加装防护壳，防止衣物、工具卷入。电气控制上可配置过载保护、反转退料和急停回路，当大块硬料卡入刀轴时，电机电流升高，系统可停止或点动反转，降低机械损伤风险。该设备的应用价值在于把车间内零散的塑料废料就地减容，减少废料堆放体积，便于后续包装、运输和再利用。对于包装制品生产中产生的片材、托盘余料和成型次品，经过粉碎后可按比例回掺至原料中，也可集中出售给再生料加工单位。整体结构简单、制造成本适中、维护点集中，适合小批量多品种的塑料加工场景。
