钻床配套带压辊的物料承载工作台

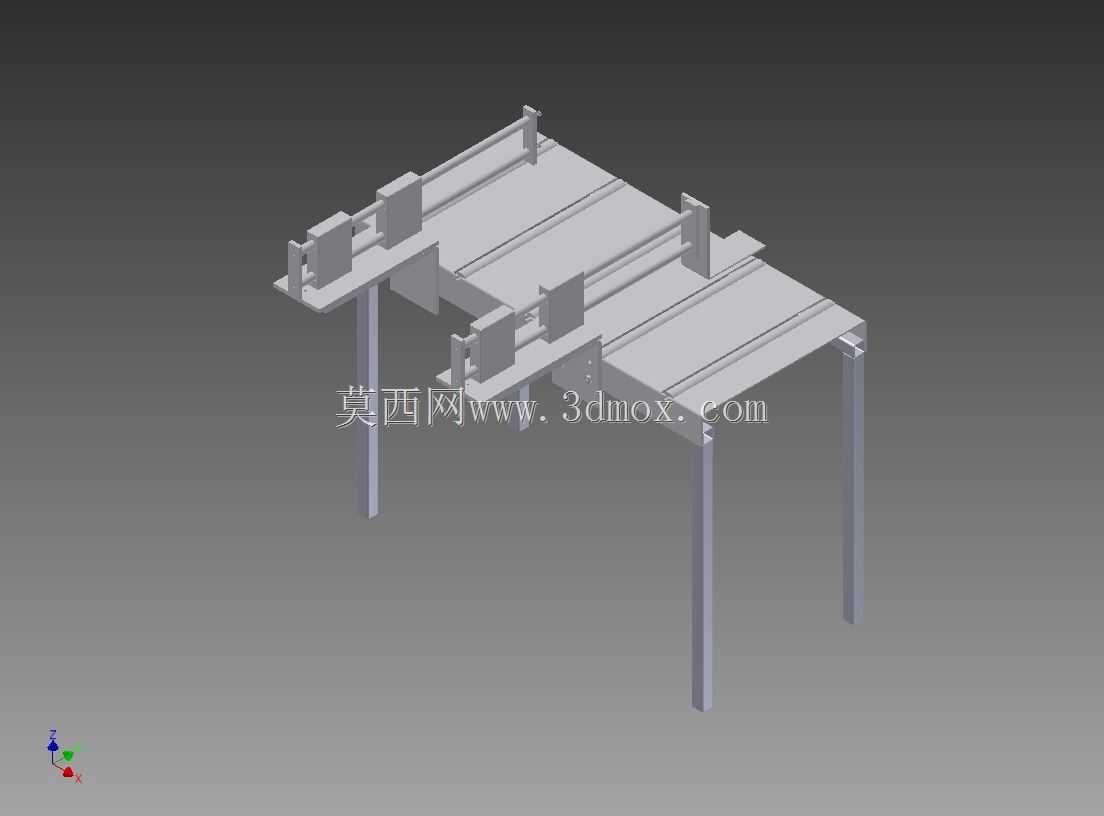

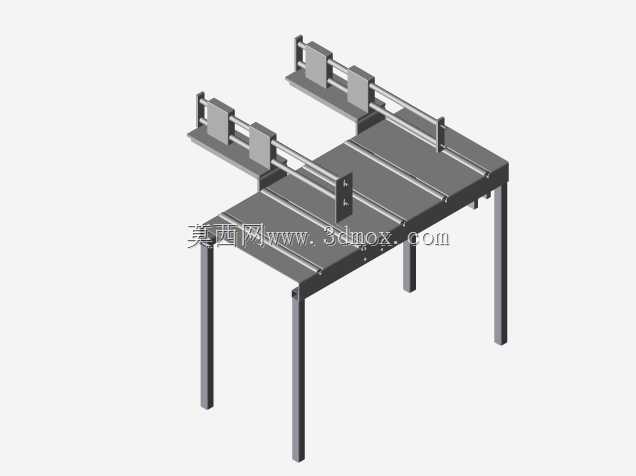

　　这套带压料辊的工位承载平台，核心服务于钻床工序的长条形工件上料、定位与压紧作业，在中小型机械加工车间的钻削工位十分常见。日常加工中，钻床工作台自身的承载面宽度有限，当待加工的型材、长条板件长度超出钻床台面边界时，工件悬伸段会出现下垂、晃动，钻孔时钻头进给的轴向力很容易让工件偏移，既无法保证孔位公差，悬空的工件还可能在钻削扭矩作用下翘起，带来操作风险。这套外置工位平台就是为补足钻床原生台面的支撑范围设计的，整体采用框架式立柱支撑结构，四根立式支腿落在车间地面的预设地脚点位上，支腿顶面的承载框架和钻床工作台面保持齐平，工件从平台台面推送至钻床加工位时，全程处于水平支撑状态，不会出现台阶卡滞或者高度落差带来的推送阻力。

　　平台的台面由多根平行布置的承载梁组成，梁体之间预留均匀间隙，一方面可以大幅降低整台平台的自重，节省型材用料，另一方面间隙位置可以容纳切屑下落，钻孔产生的铁屑不会堆积在支撑面上刮伤工件底面，日常清理时用扫屑刷就可以直接把废屑从梁缝扫落到地面的集料区域。压料辊组件分布在平台靠近钻床进料的一侧，每一组压辊都配套立式导向支座，支座可以沿着台面侧边的横向导轨调整位置，适配不同宽度的工件：当加工窄幅长条型材时，可以把两侧压辊支座向中间收拢，让辊面刚好贴靠在工件上表面；加工宽幅板件时，则把支座向两侧分开，压点分布在板件左右两边，避免压紧力集中在板材中间导致板面变形。压辊本身采用从动光辊设计，辊面做了淬火硬化处理，

　　硬度足够抵御钻削过程中传递过来的振动，辊子和工件表面是线接触，既可以向下施加限位压力，阻止工件在钻头抬刀时被带起，又不会完全锁死工件的轴向移动，操作人员推送工件步进进给时，压辊会随工件移动同步转动，滑动摩擦转为滚动摩擦，长工件推送的阻力大幅降低，连续排孔加工时不用反复松夹、夹紧，工序节奏明显加快。从安装边界来看，平台的整体长度方向顺着工件进料走向布置，支腿的跨距经过匹配设计，两支腿在宽度方向的间距大于常规加工板件的最大宽度，长度方向的前后支腿间距覆盖长型材的常见悬伸长度，安装时只需要保证支腿底面的水平度，调整垫铁找平后锁死地脚螺栓，就能让台面和钻床工作台的高度差控制在很小的公差范围内，推送工件时不会出现卡顿。

　　设计过程中首先校核了支腿的承载刚度，平台不仅要承托工件自身重量，还要承受钻削时传递过来的轴向振动，如果支腿刚性不足，台面会随钻床振动出现共振，孔壁的粗糙度就会变差，因此支腿采用矩形截面型材，截面惯性矩足够抵抗竖直方向的挠曲，承载梁的排布间距也经过计算，保证常规厚度的钢板搭在梁上时，自重下的下挠量不会影响工件的水平定位。压辊支座的导向结构采用侧边卡槽锁紧设计，调整位置时松开锁紧手柄就可以滑动支座，对准工件宽度后扳紧手柄即可固定，不需要额外使用扳手拆装螺栓，工位换型的操作时间很短，适合多品种小批量的加工场景。平台靠近钻床的一端还预留了和钻床台面连接的定位接口，可以用连接压板把平台框架和钻床床身的侧边锁紧，让两者形成刚性整体，避免平台和钻床之间出现相对位移，工件从平台过渡到钻床夹具的位置精度更加稳定。这套结构没有复杂的传动部件，日常维护只需要定期给压辊的转轴加注润滑脂，清理梁缝间堆积的废屑即可，在钻床加工长型材、长板材的钻孔、扩孔、铰孔工序中，能够替代人工手扶托举工件的操作，既降低操作人员的劳动强度，也消除了长工件悬伸晃动带来的加工误差与安全隐患，是机加工工位十分实用的配套承载工装。
