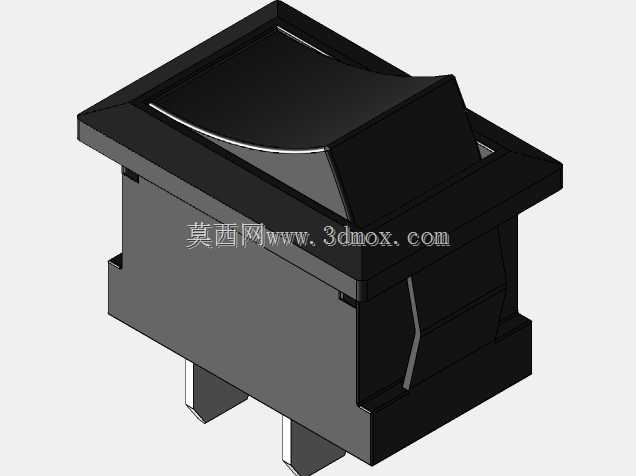

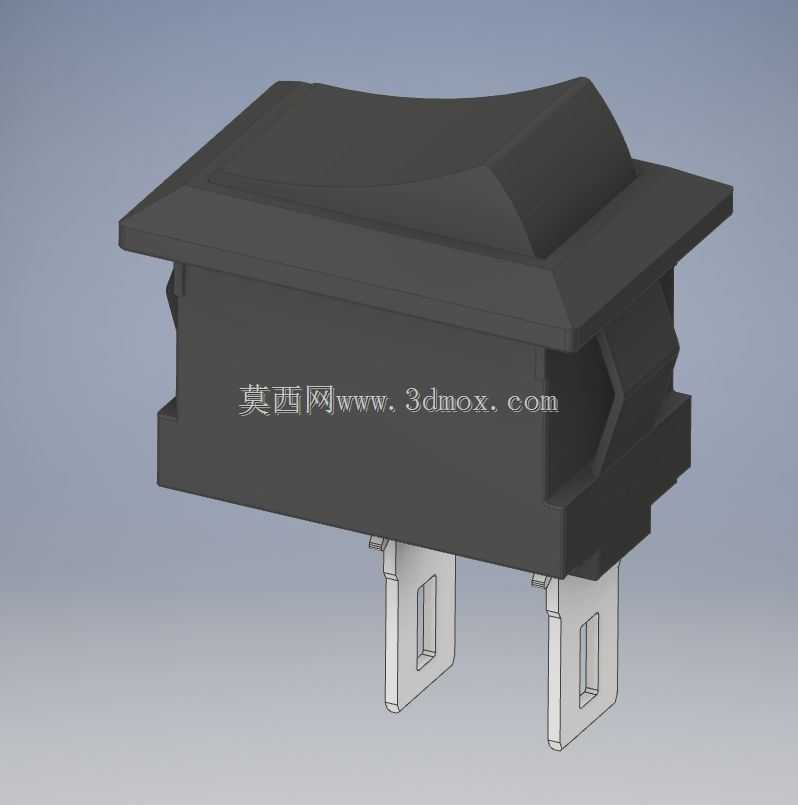

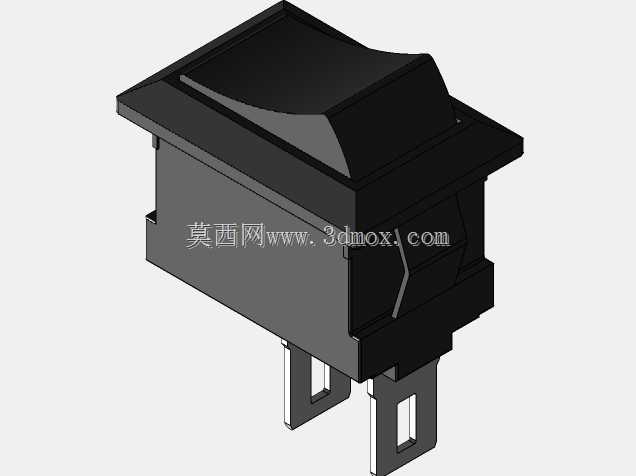

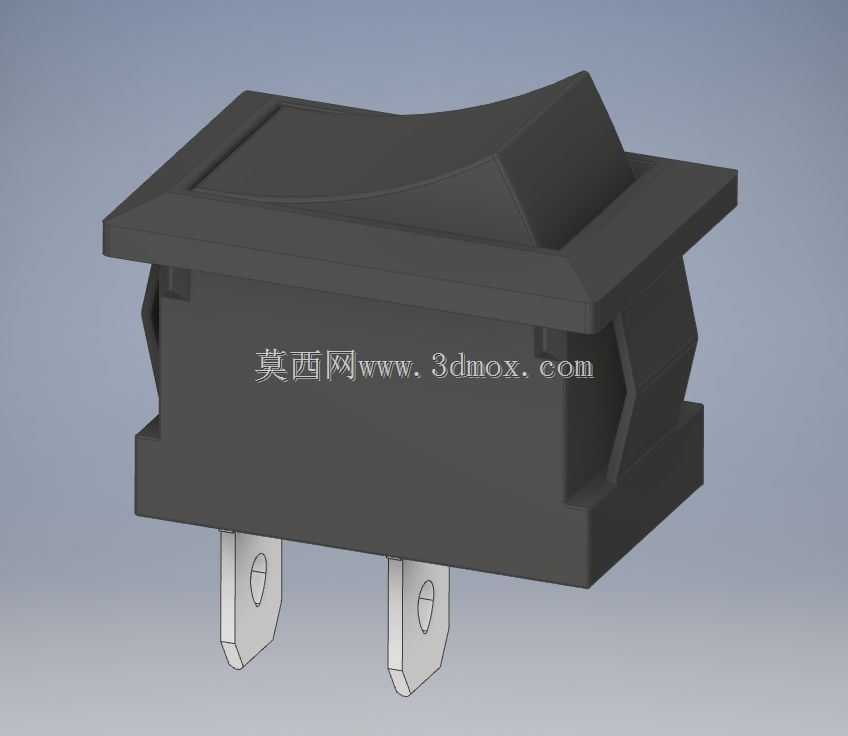

15mm与21mm规格船型翘板开关结构

　　这类翘板式开/关控件，是低压小功率控制回路里最常见的手动操作元件之一，日常能在桌面小型电器、手持电动工具、小型工控终端、通讯外设、民用小家电的面板上见到它的身影，承担回路通断的直接操作功能，相比同尺寸的按钮开关，它的操作面更大，戴薄劳保手套也能准确触发，操作反馈清晰，不会出现误触或者按动无反馈的问题。从结构设计上看，这款开关采用嵌入式卡装结构，顶部的操作翘板做了内凹弧面处理，手指按动的时候贴合指腹轮廓，按动行程的阻尼感均匀，切换档位的时候有清晰的到位触感，不需要额外看档位标识就能确认通断状态。开关本体的外壳采用阻燃工程塑料材质，安装法兰边突出本体一圈，卡入面板安装孔之后，法兰边完全贴合面板表面，不会出现安装后凹陷或者突出过多的问题，

　　两侧自带的弹性卡爪不需要额外螺丝固定，对准安装孔按压到位就能完成固定，装配效率比螺丝固定的款式高很多，适合批量流水线装配作业。尺寸边界上，这款开关覆盖15mm与21mm两种常用安装开孔规格，插脚采用直插式焊片结构，焊片的厚度与宽度适配常规PCB板焊盘孔径，也可以直接搭配快速接线端子使用，不需要额外做接线端的转接处理，插脚的位置度公差控制严格，批量焊接的时候不会出现插脚偏位无法插入焊盘的问题。在实际选型应用中，这类开关常被用在交流250V以内、直流30V以内的小功率回路中，作为设备的主电源开关或者功能回路切换开关，它的操作翘板与本体之间的缝隙做了错位挡边结构，日常使用中泼溅的少量液体、灰尘不会直接进入开关内部的触点腔，

　　能满足普通民用与一般工业环境的使用防护要求，不需要额外在开关外部加装防水护罩。建模过程中，对开关的安装配合尺寸做了精准还原，包括安装法兰的厚度、卡爪的弹性变形量预留、插脚的伸出长度与宽度、翘板的摆动行程间隙都按照实物测绘尺寸做了等比例复刻，结构设计师在做面板开孔设计、PCB布局的时候，可以直接调用这个模型核对安装边界，不需要反复调整开孔尺寸与元件避让距离，能有效避免设计阶段出现的安装干涉问题。比如在做手持通讯终端的面板设计时，选用这个规格的开关，只需要按照模型给出的安装开孔尺寸在面板上切出对应的矩形孔，预留好法兰边的沉台深度，PCB上对应位置留出焊盘与元件高度空间，就能一次装配成功，不会出现开关装上去之后突出面板过高、

　　或者卡爪无法卡紧导致开关松动的问题。另外开关的本体外形做了防呆设计，安装孔的长宽尺寸不相等，装配的时候不会出现装反的问题，翘板上的档位标识位置与内部触点的通断逻辑对应，安装之后翘板的操作方向符合常规使用习惯，向上按动为接通、向下按动为断开，不需要额外做标识说明用户就能直接操作。触点部分的结构在建模时也做了简化还原，能直观看到内部动触点与静触点的接触位置，对于需要做开关寿命验证、触点温升仿真的工程师来说，这个模型的结构尺寸可以作为仿真分析的基础参考，不需要再重新测绘开关的内部轮廓。
