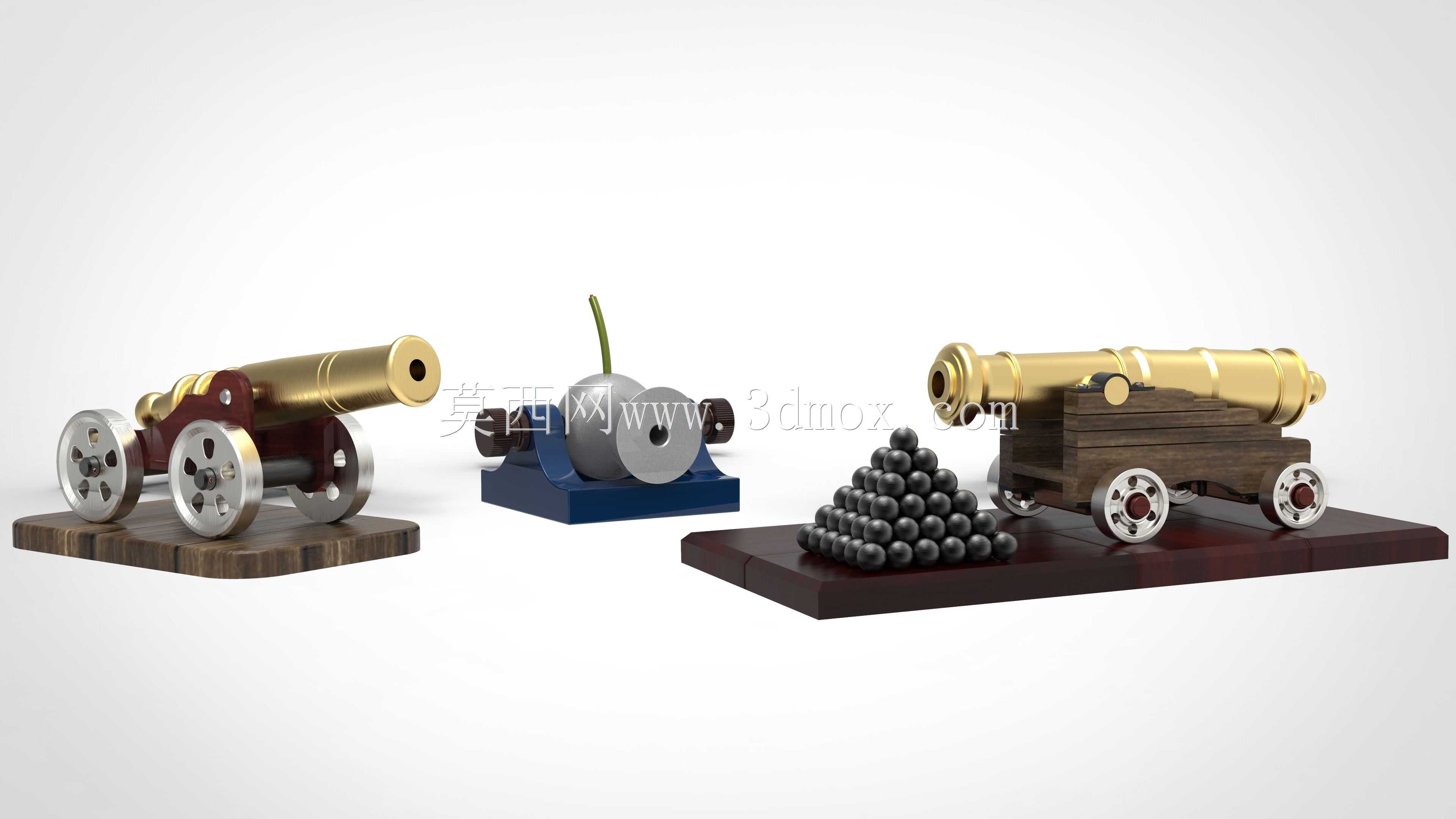

复古迷你加农炮摆件结构设计方案

　　这类迷你加农炮摆件属于文创类机械结构作品，核心应用场景集中在桌面装饰、军工主题文创收藏、机械结构教学演示三个方向，区别于真实军工火炮的作战属性，其设计全程围绕安全展示、结构还原、装配便捷性三个核心目标展开。设计初期首先要划定安装边界，单炮主体含底座的整体长度控制在120mm以内，炮管外径不超过18mm，轮组直径控制在22mm，配套的弹药堆摆件整体长宽不超过80mm、高度不超过40mm，所有外露结构均做R0.5以上的圆角处理，完全规避尖锐棱角，满足日常把玩、摆放的安全要求。功能特性层面，炮管与炮架采用可转动铰接结构，可实现-5°到30°的俯仰角度调节，轮组与轮轴为间隙配合，可顺畅转动模拟真实火炮的移动状态，炮尾的点火结构做装饰性还原，

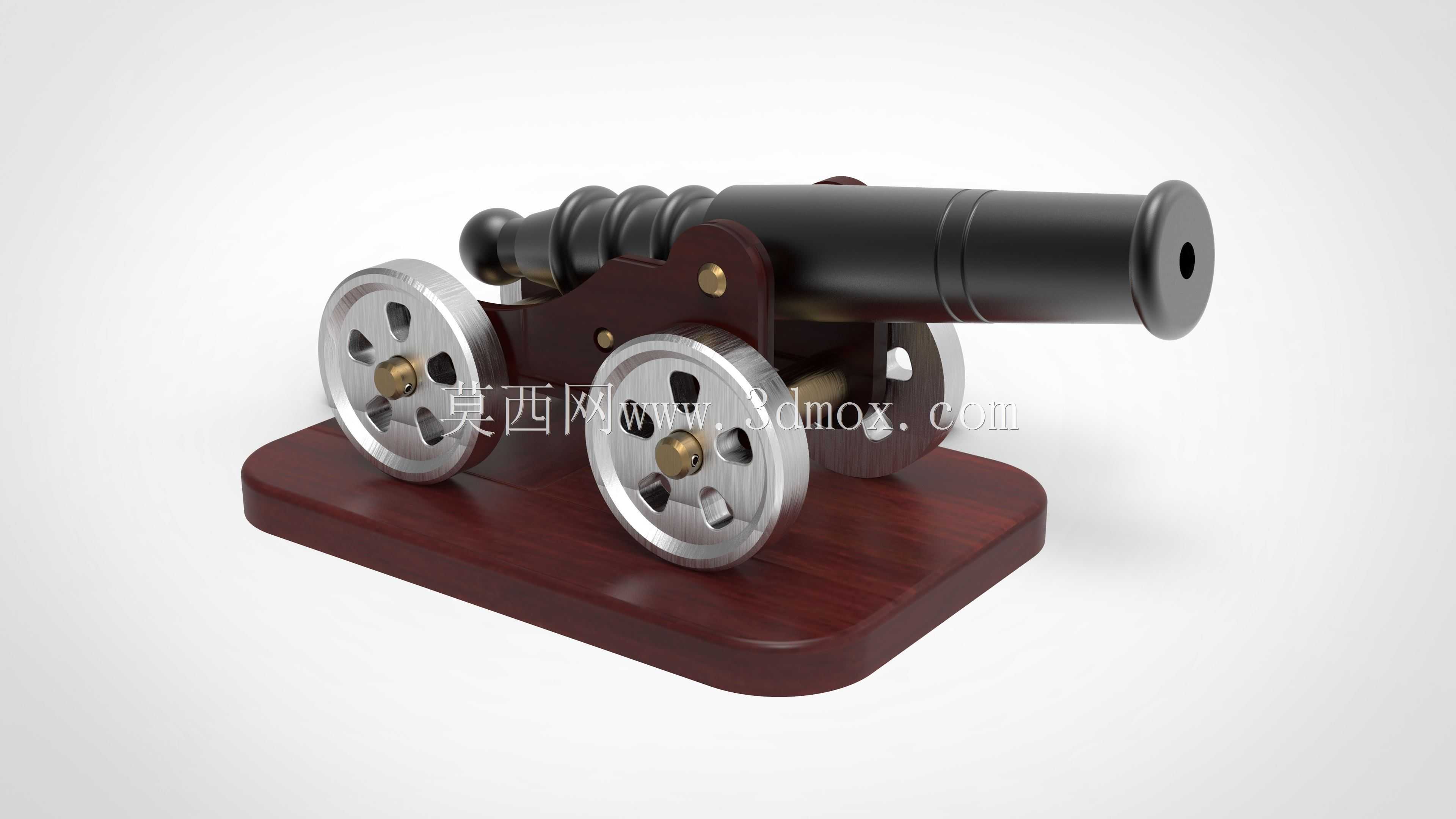

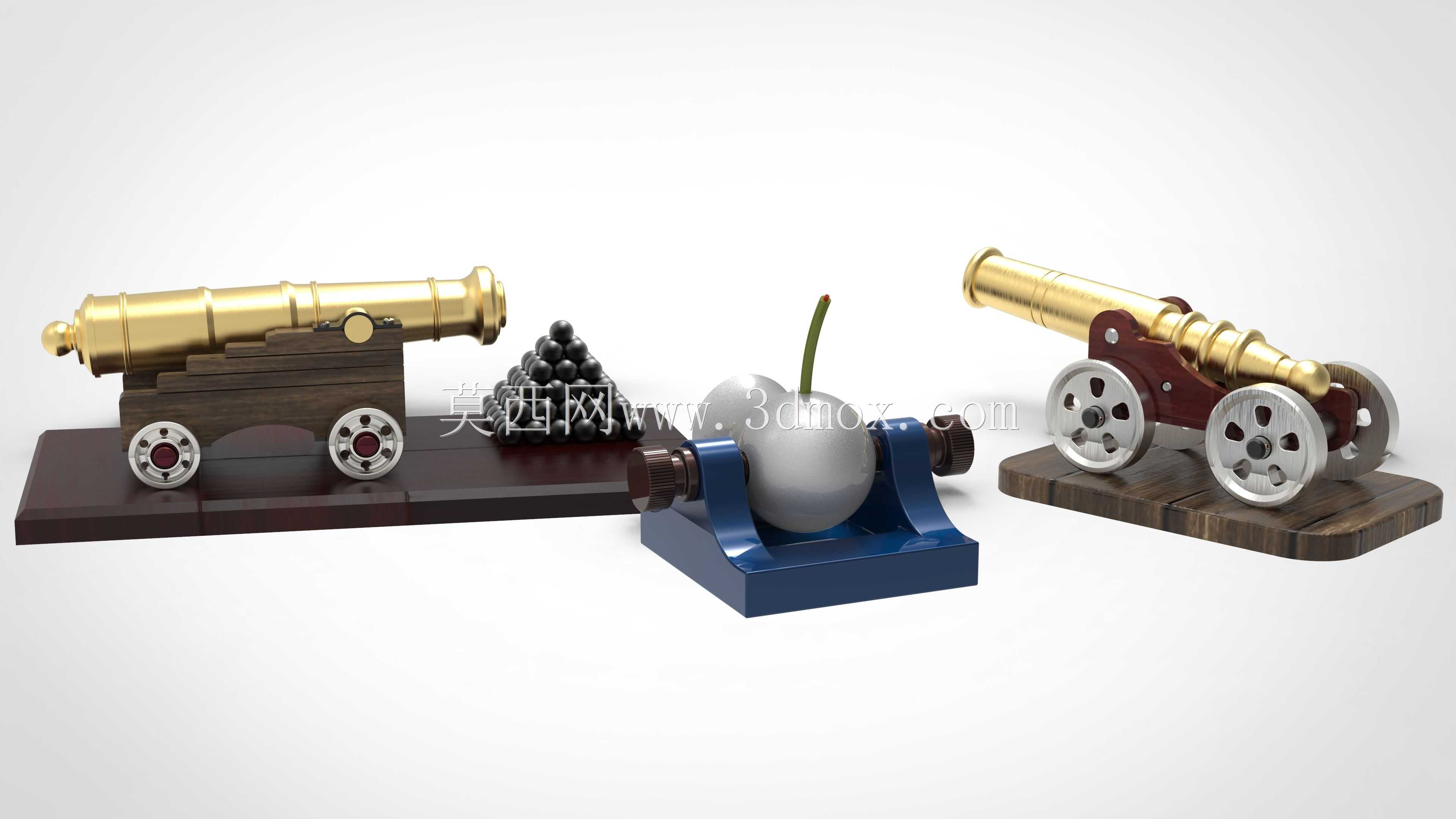

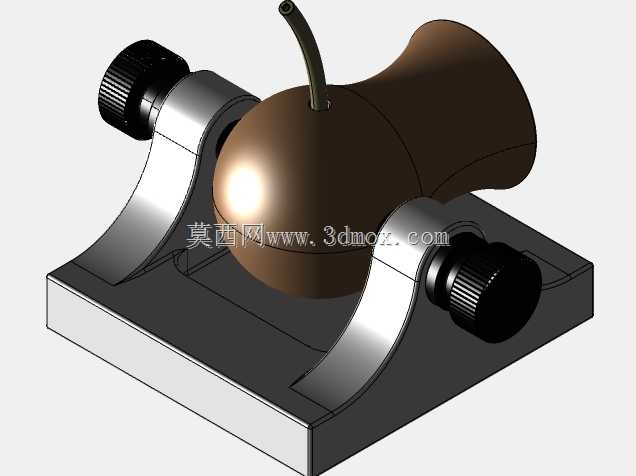

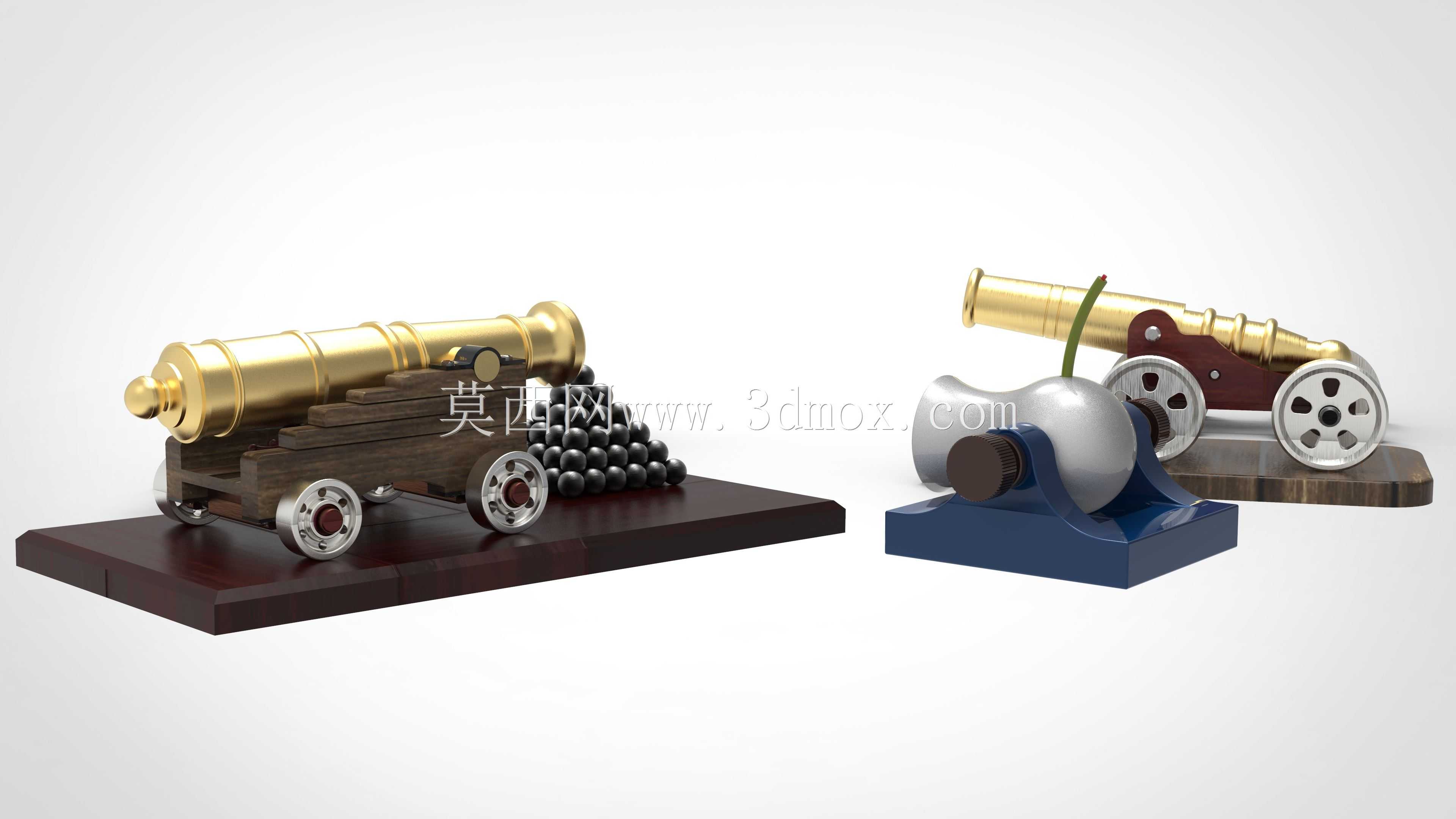

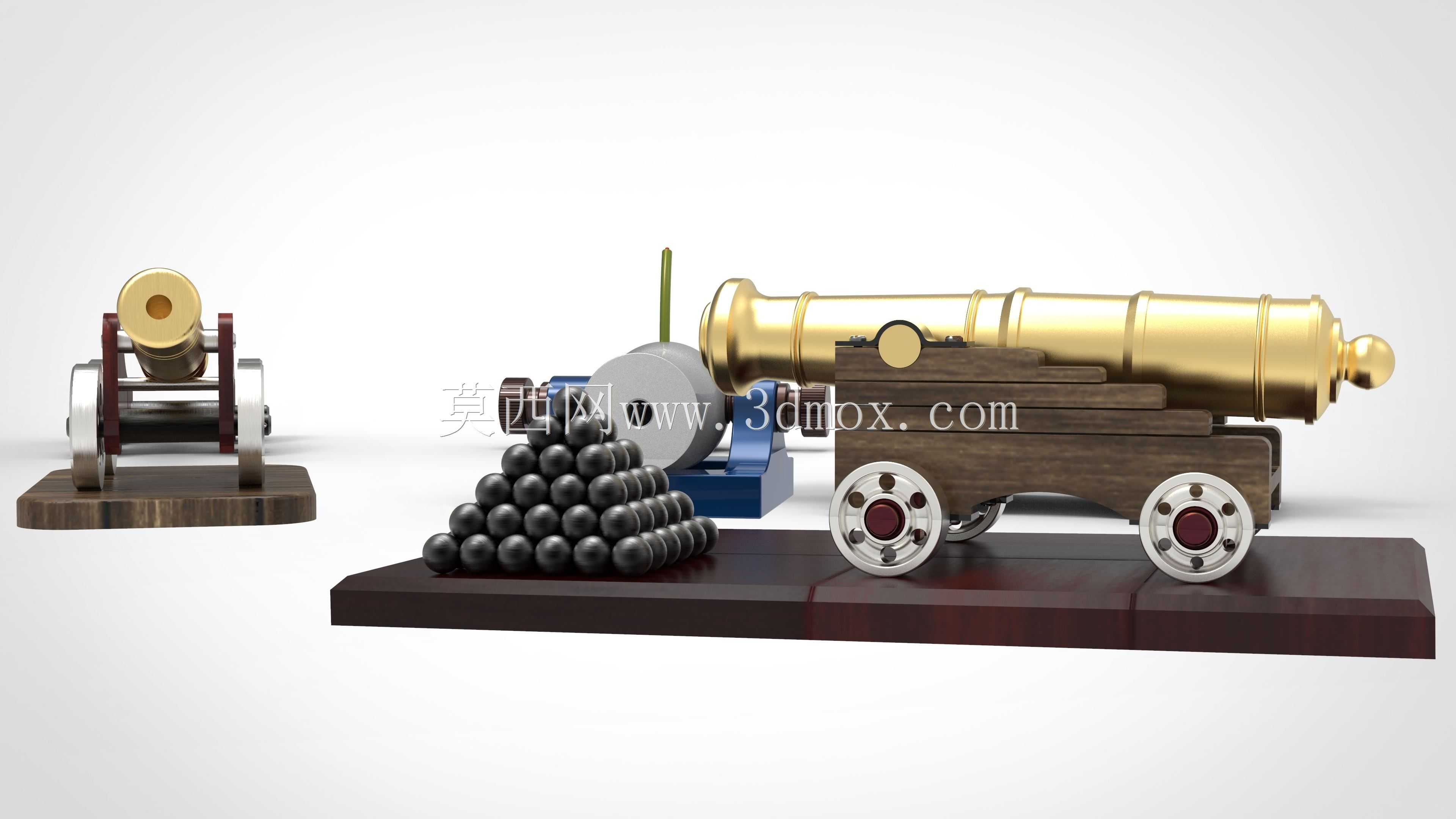

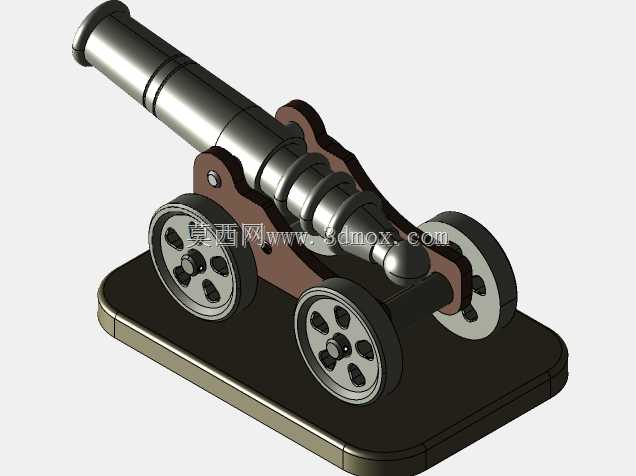

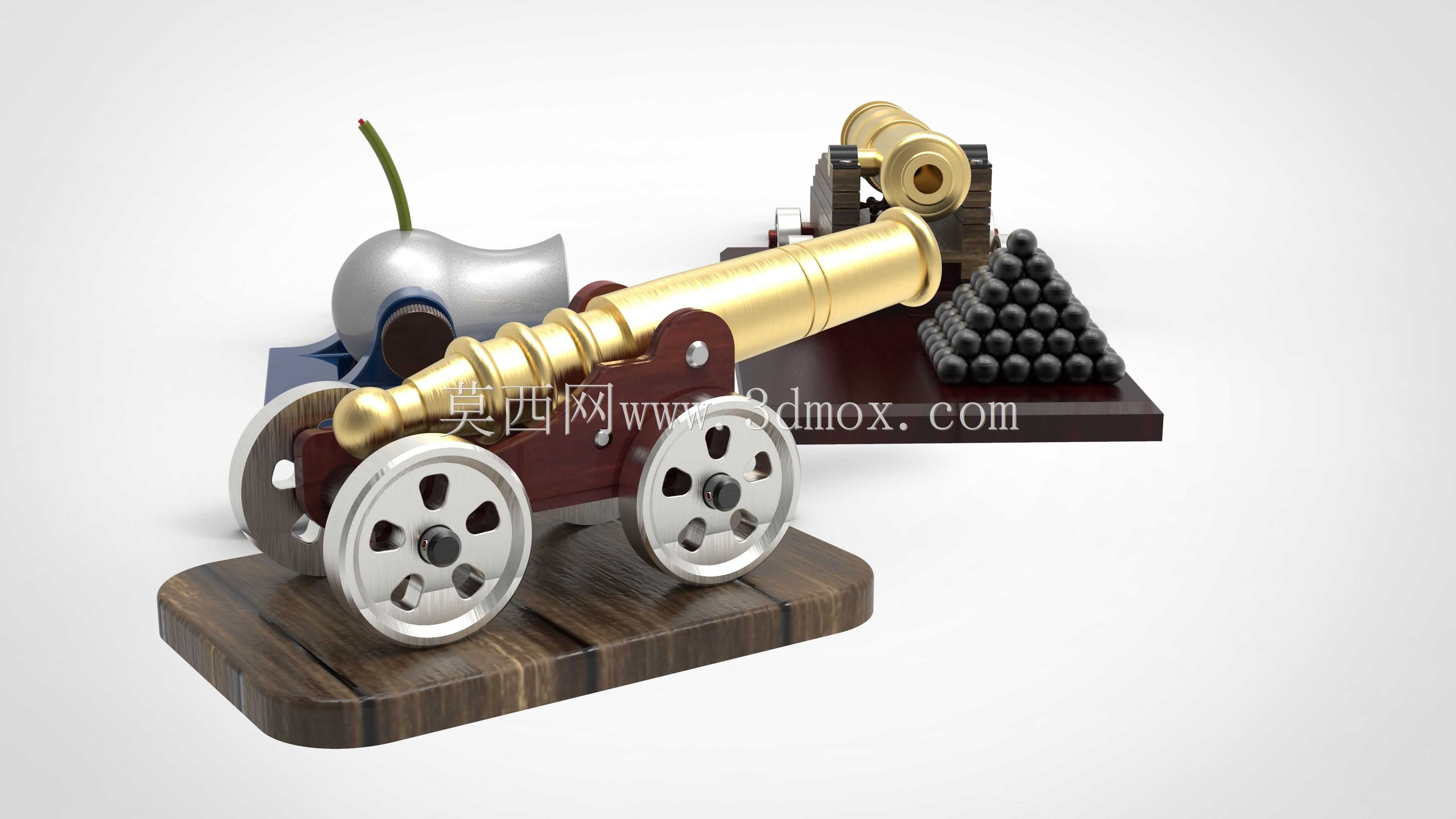

　　不具备实际击发功能，完全规避安全风险。结构设计思路上，首先拆分核心构件：黄铜质感炮管采用空心薄壁结构，壁厚控制在1.5mm，既保证外观的金属厚重感，又能控制整体重量避免摆件过重压损桌面；木质炮架与底座采用分层拼接结构，炮架上的炮管固定箍做等距排布，每处固定箍预留0.2mm的装配间隙，保证炮管转动时无卡滞；轮组采用金属轮毂加橡胶外圈的双层结构，轮毂上的螺栓孔做装饰性等距排布，还原真实火炮轮组的结构细节，轮轴与炮架的配合处做限位凸台，避免轮组轴向窜动脱落。配套的弹药堆摆件采用球形弹丸矩阵排布，底层弹丸做定位卡槽与底座固定，上层弹丸依次堆叠卡合，无需额外粘接即可保持金字塔形的稳定形态，旁边的小型雷管线摆件做软质引线模拟，

　　根部与底座做嵌入式固定，避免拉扯断裂。装配逻辑上所有构件均采用卡扣与过盈配合组合的连接方式，除炮管铰接轴外无需额外紧固件，既降低装配难度，又保证整体外观无外露螺丝破坏复古质感。结构校验阶段重点验证炮管俯仰的阻尼感，通过调整铰接处的配合公差，将转动阻尼控制在0.2N·m左右，既可以任意角度悬停，又不会出现过松滑落的问题；底座底部预留3M胶粘贴槽，用户可自行粘贴胶条固定在桌面，避免摆放时滑落。所有外露金属质感构件的表面均做钝化处理，避免长期摆放氧化变色，木质纹理部分做凹凸质感还原，提升整体触感与视觉还原度。
