便携背负式煎饼制作设备结构设计

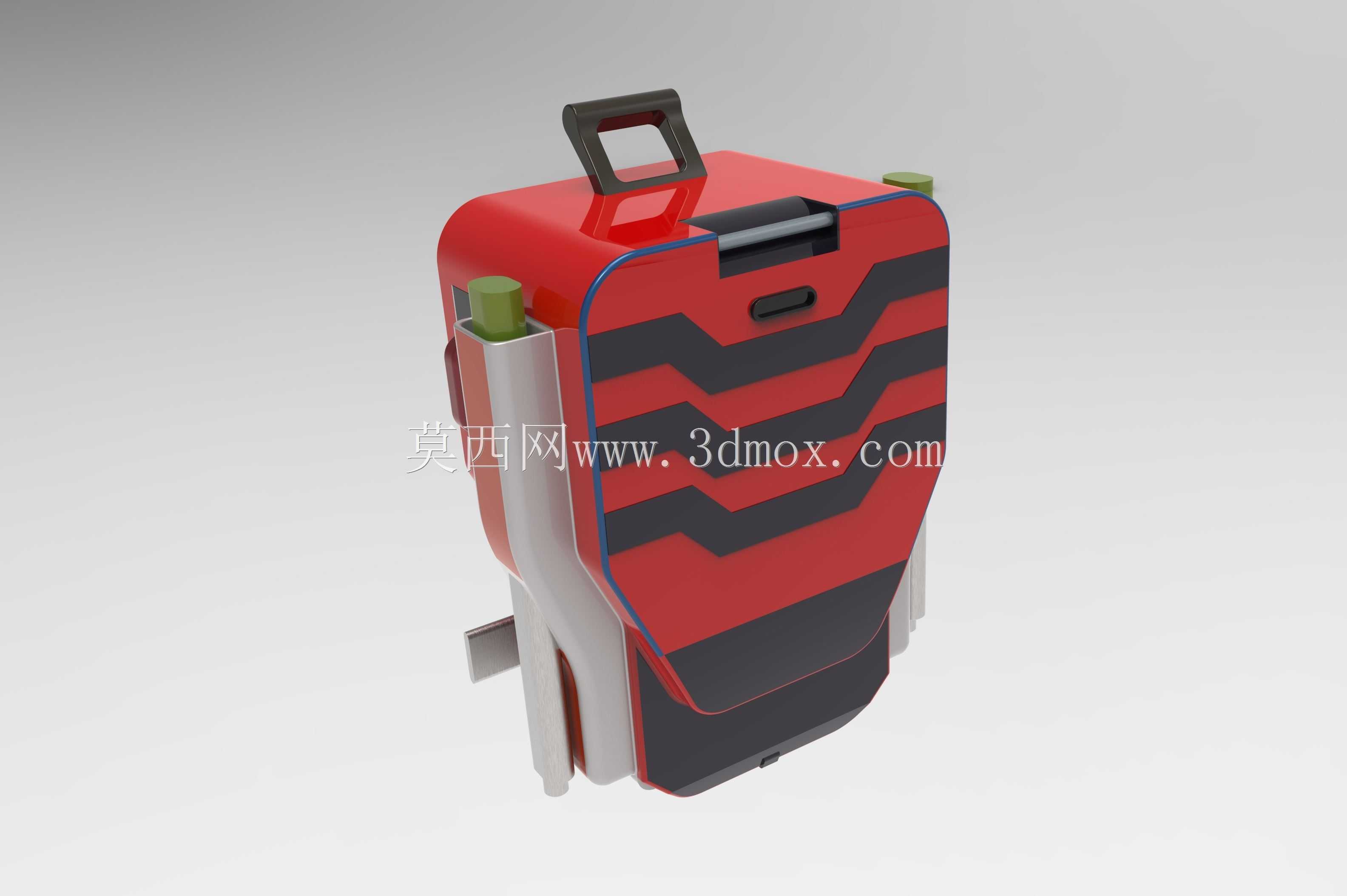

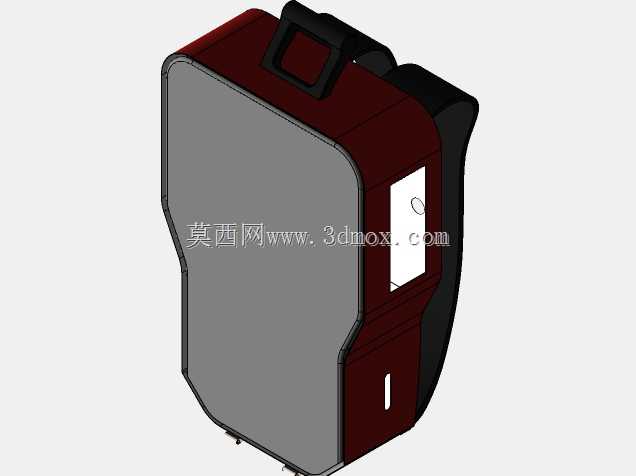

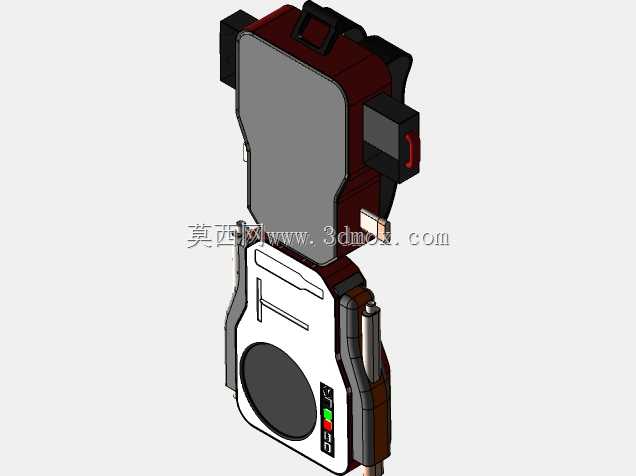

　　这款背负式煎饼制作设备的结构设计，核心围绕流动作业场景的使用需求展开，适配户外摆摊、应急供餐、野外作业补给等无固定操作台面的使用场景，解决传统煎饼制作设备体积大、移动困难、无法单人背负转运的痛点。设备整体采用立式窄体布局，整体轮廓贴合人体背部曲线，背向接触面做了内收弧度处理，背负时重心贴合人体脊柱中线，减少长时间背负的腰部受力，整体外廓尺寸控制在单人背负的合理范围内，宽度不超过人体肩宽，高度不影响佩戴者正常行走与上下楼梯，转运时无需额外辅助工具，单人即可完成设备的转移与布设。设备主体外壳采用分层结构设计，外层红黑配色的防护壳体做了多道加强筋结构，既提升外壳抗磕碰能力，也能在设备工作时减少内部热量向外传递，

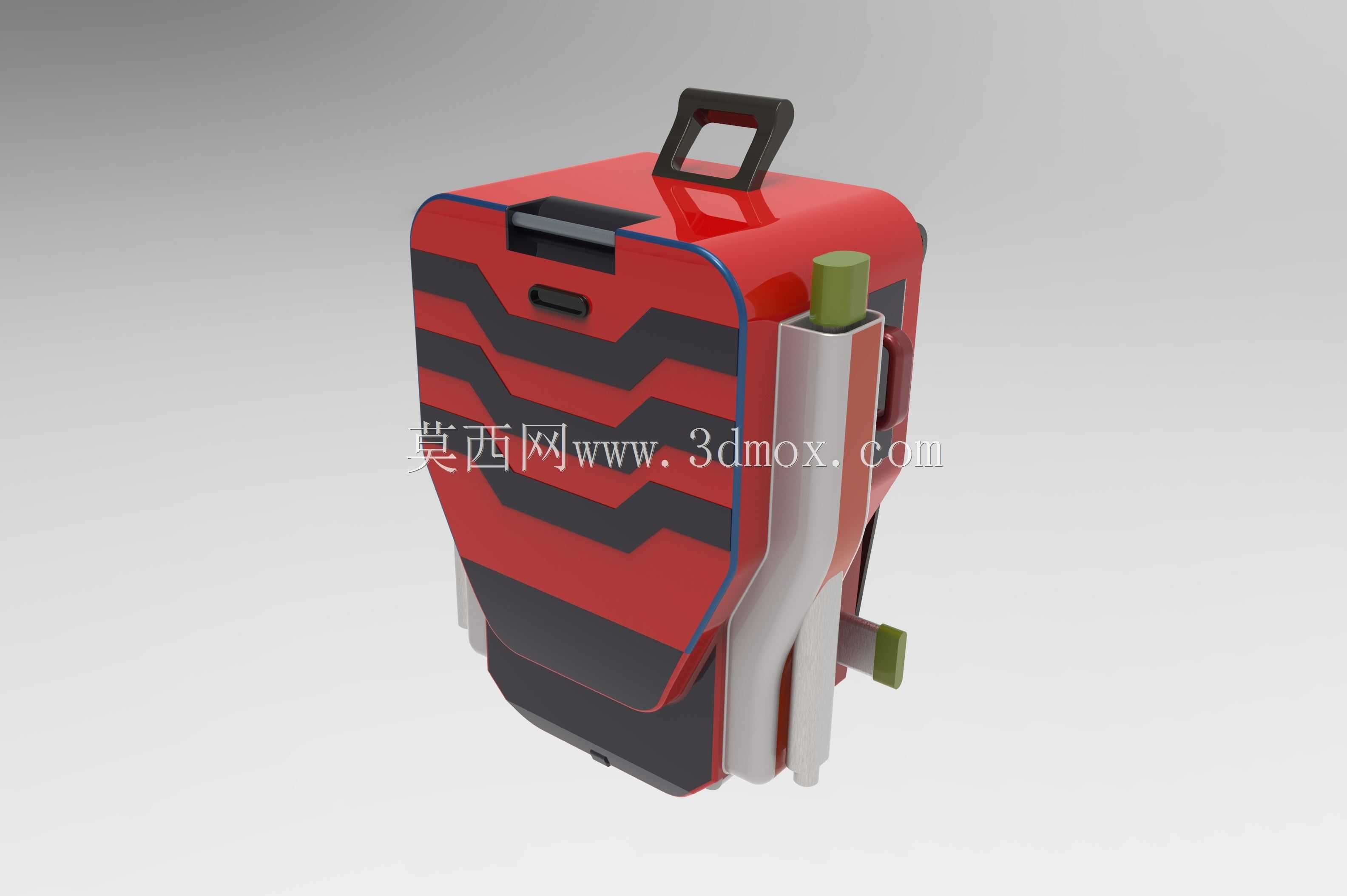

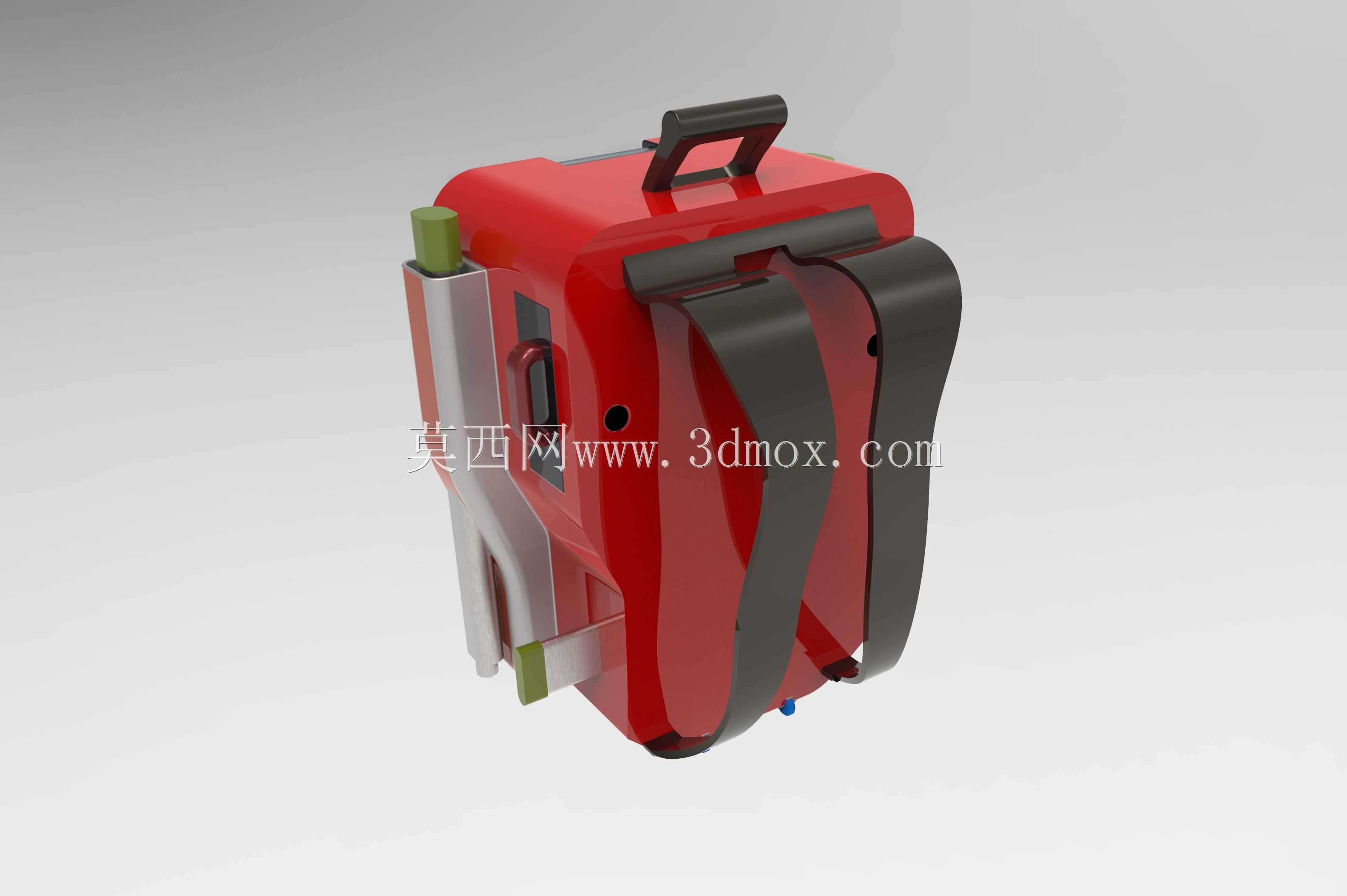

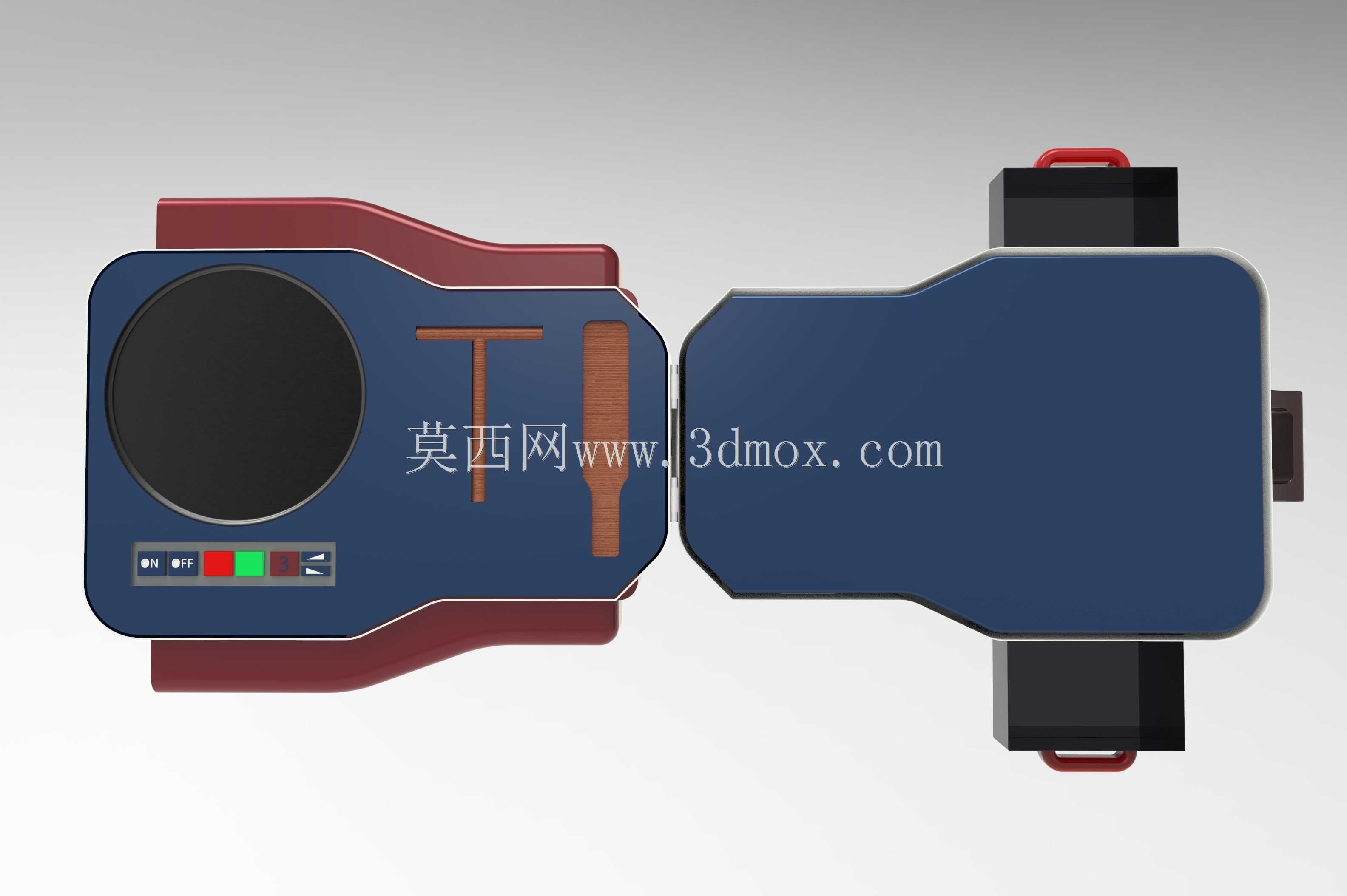

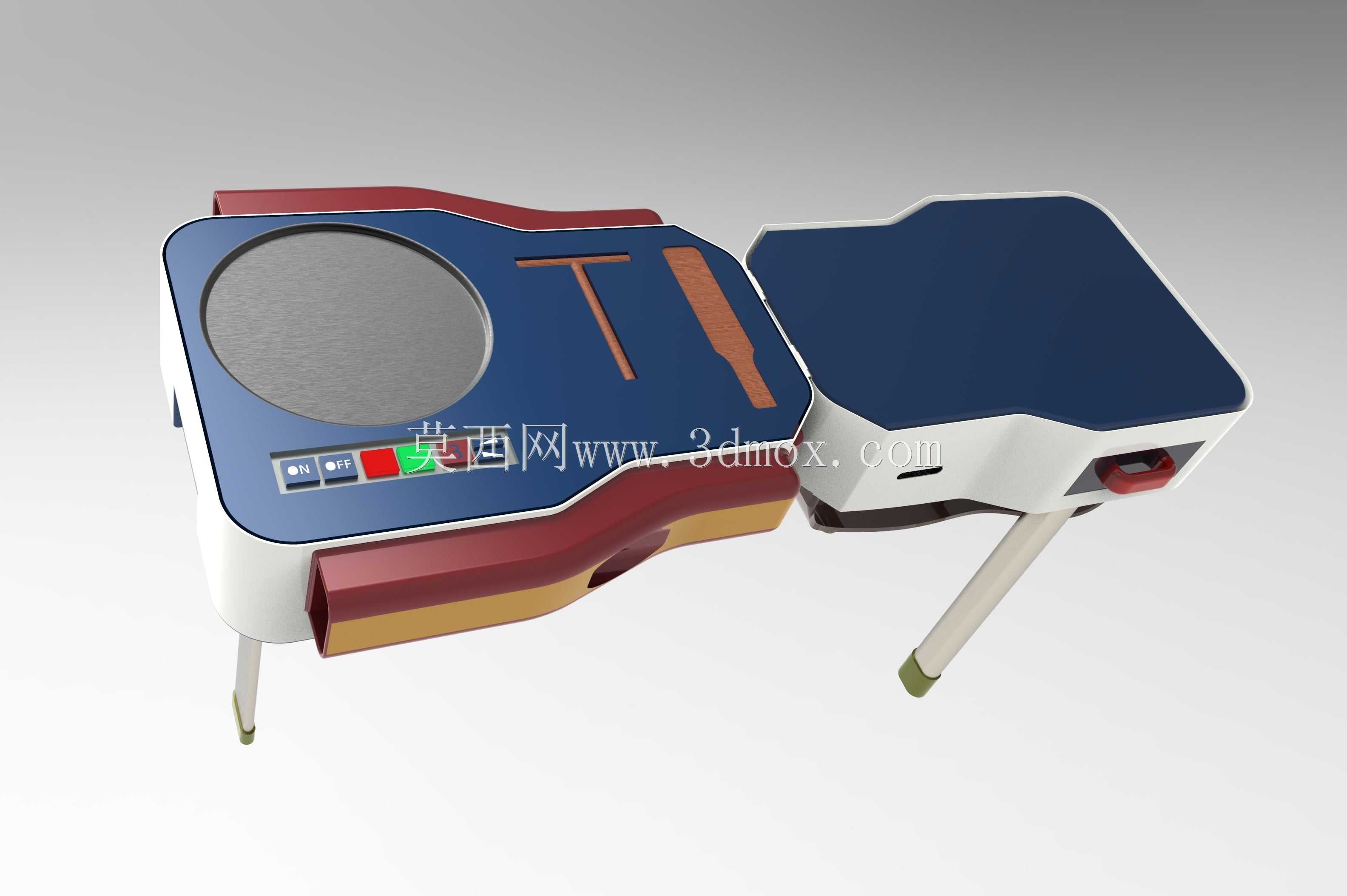

　　避免背负时外壳温度过高烫伤操作人员；侧面设置的白色竖向结构为燃料与辅料集成存储仓，可分别容纳小型燃气罐体与面糊、配料容器，仓体与加热主体之间设置隔热层，避免高温影响存储物料的性状，仓体外侧的绿色旋钮为流量调节结构，无需打开仓盖即可在背负状态下微调燃料供给量。顶部设置的一体化提手采用镂空矩形结构，除了满足手提转运需求外，也可作为设备布设时的固定挂点，配合快拆背带可快速完成背负与手提模式的切换；设备正面的操作面做了下沉式处理，加热盘面与外壳边缘预留安全距离，操作时肢体不易误触高温区域，盘面边缘的导油槽直接连通底部的可拆卸集油盒，使用过程中产生的残油与面糊残渣可统一收集，清理时无需拆解主体结构。内部加热模块采用环形排布的加热单元，

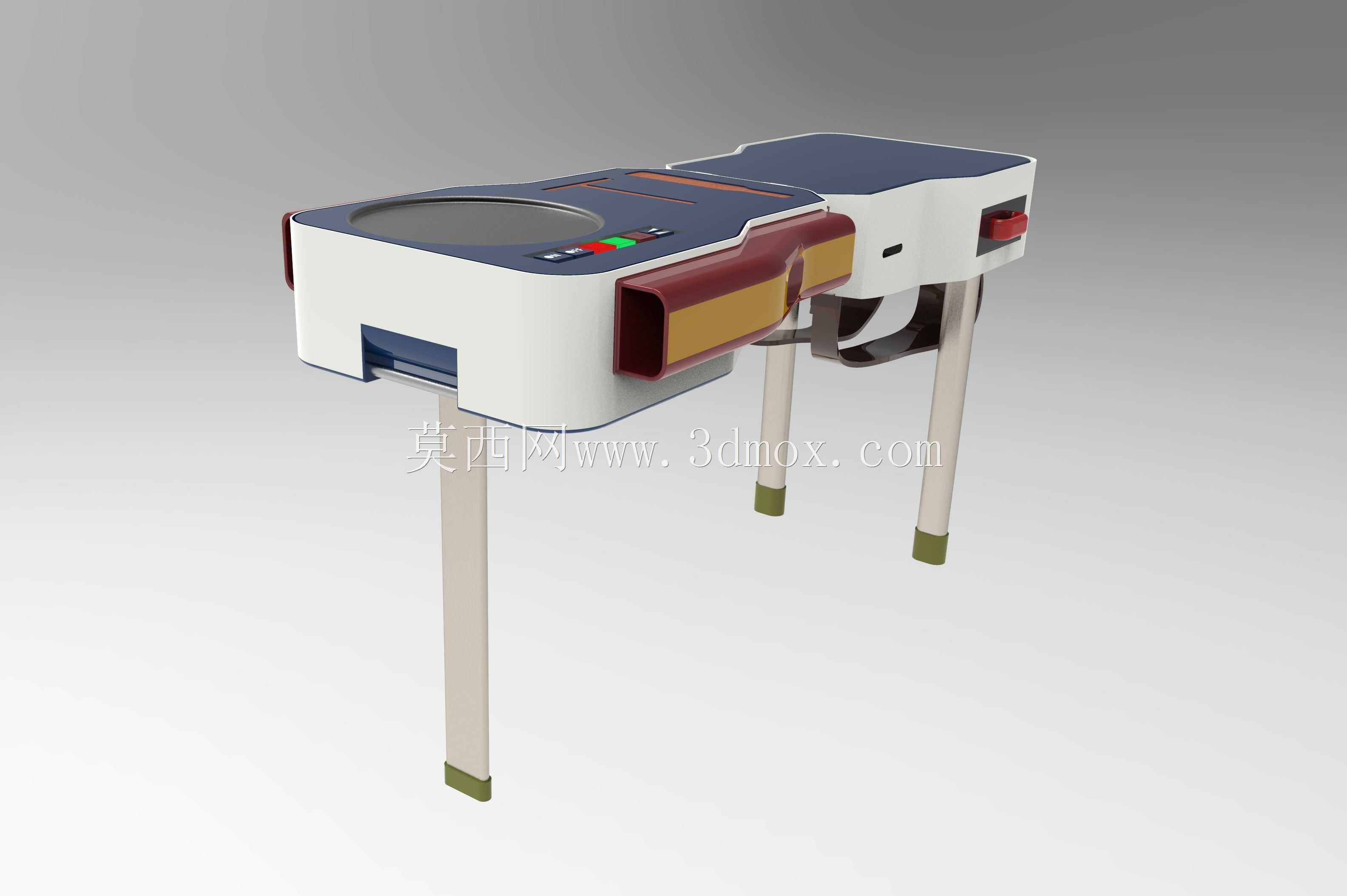

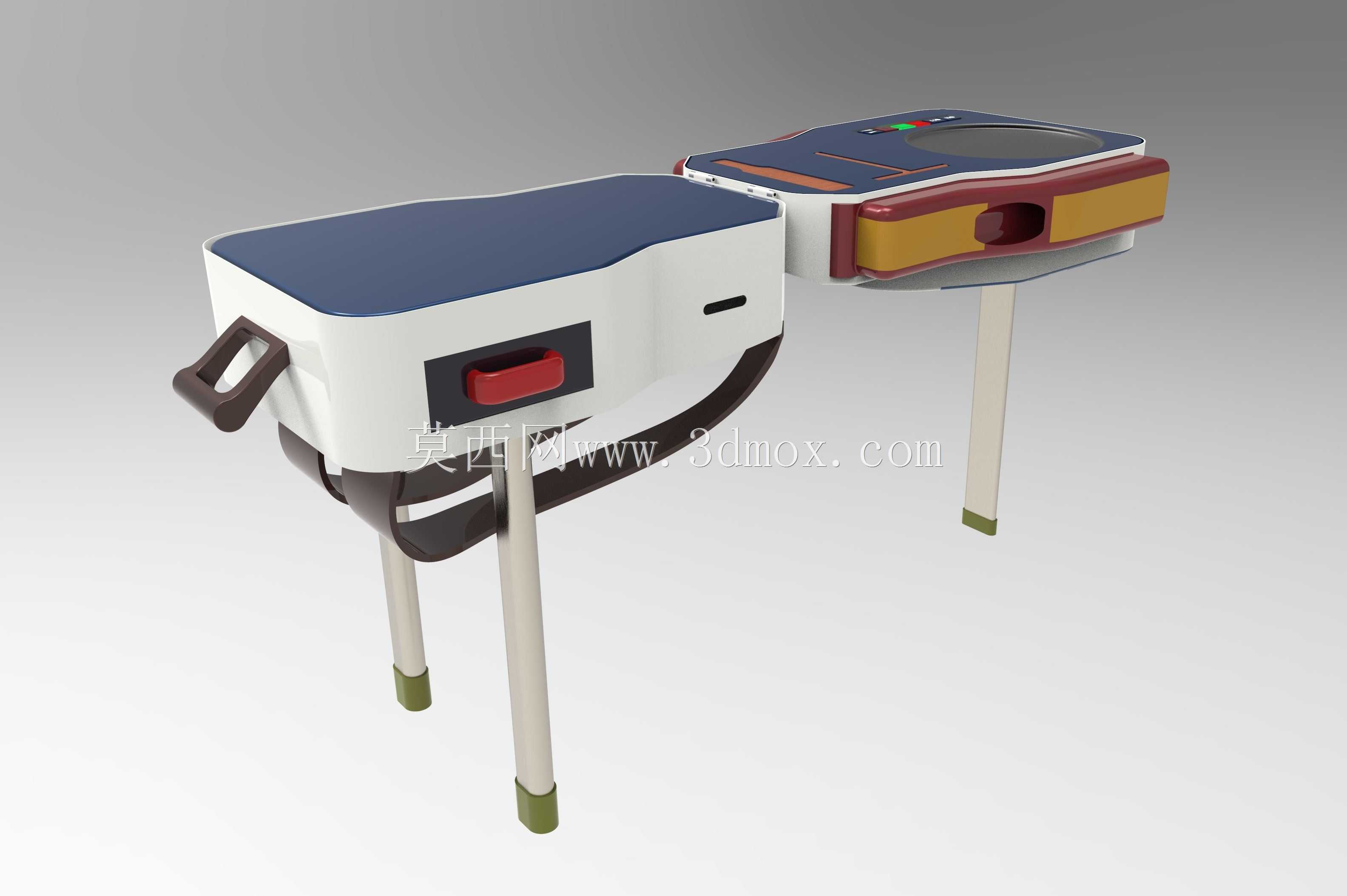

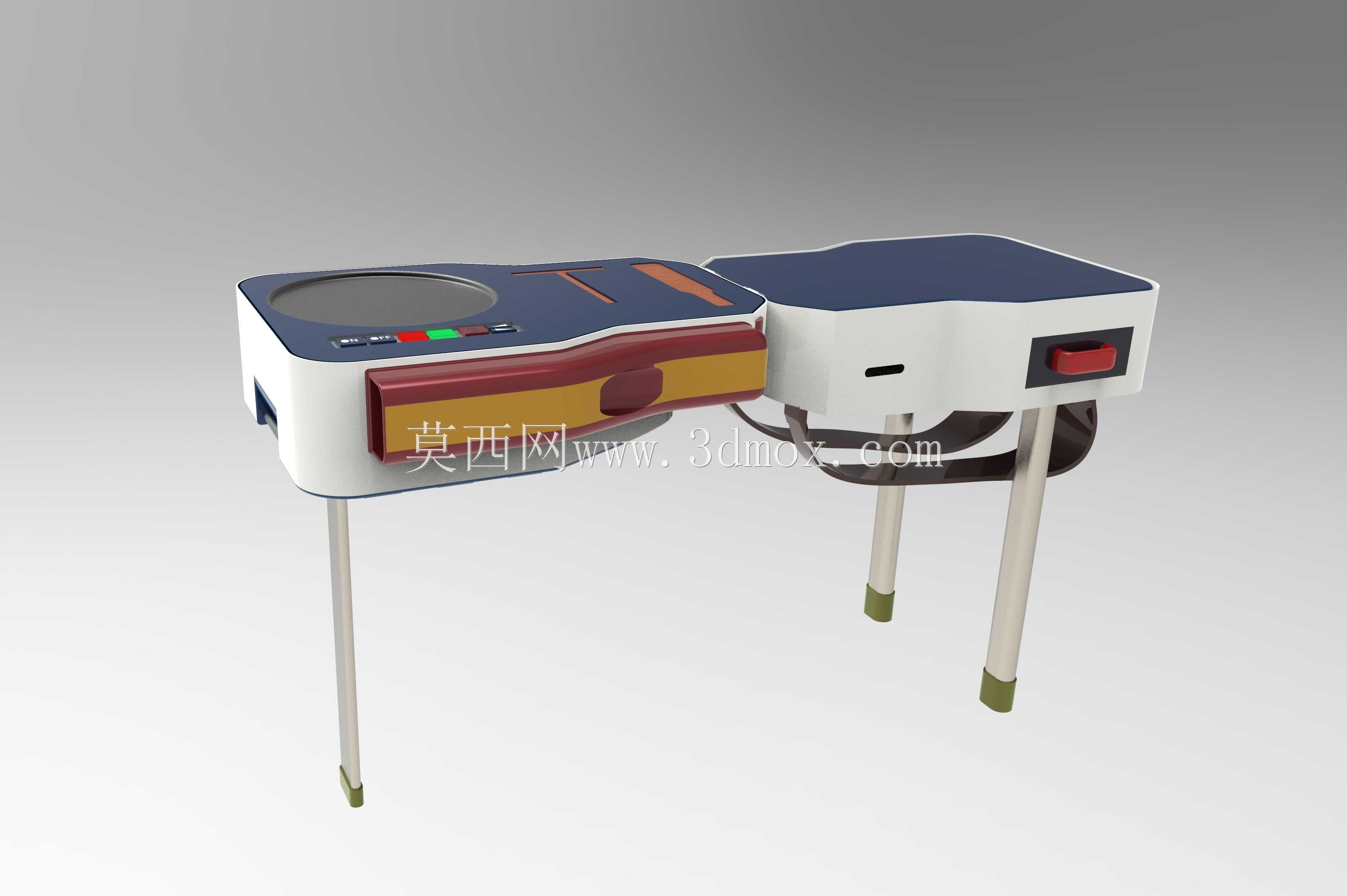

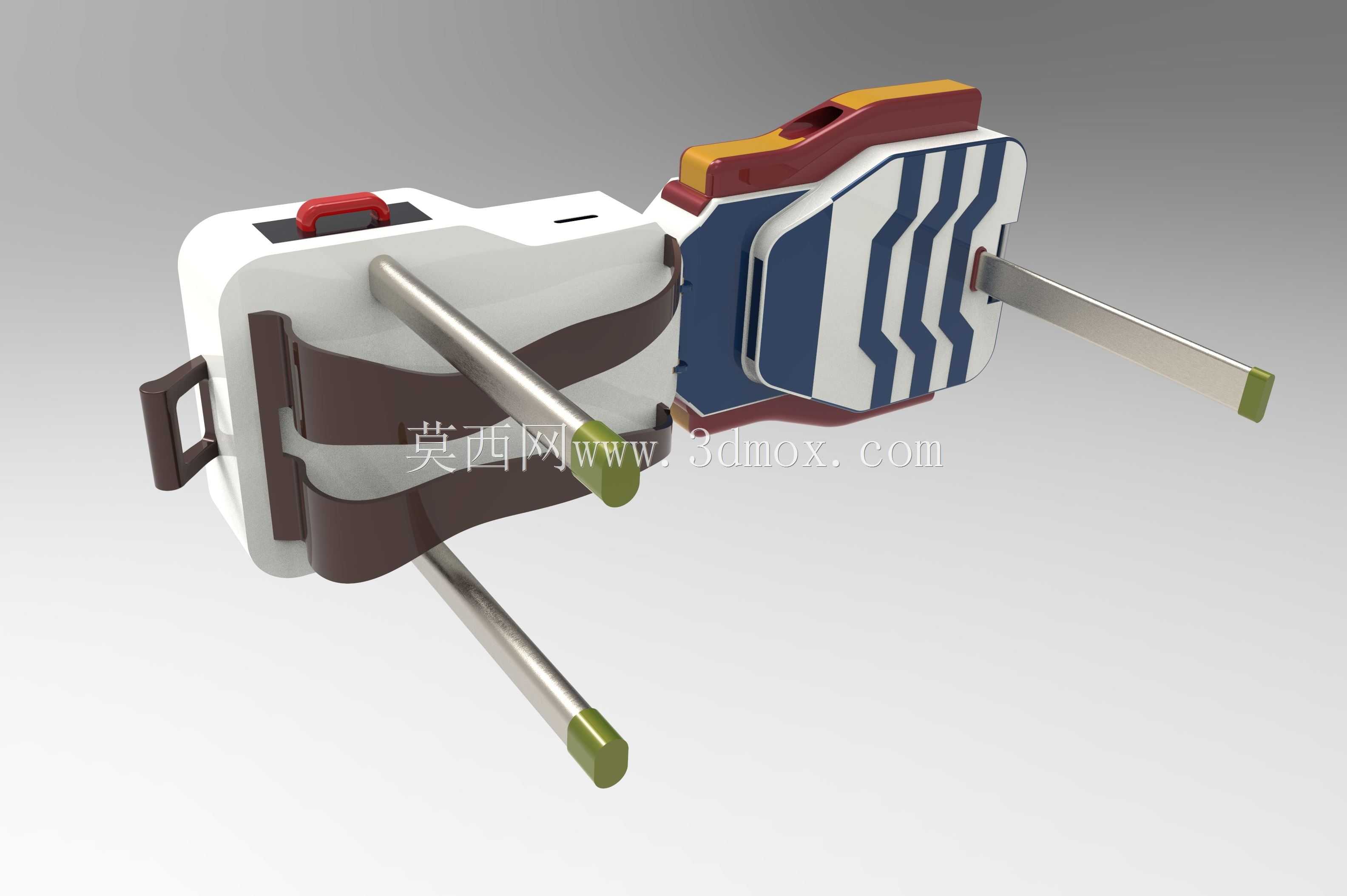

　　保证盘面温度均匀性，温差控制在合理范围内，避免出现局部焦糊、局部不熟的情况；电路与气路管线全部沿壳体内部的走线槽排布，所有管线与高温区域之间都设置隔热护套，避免长期高温烘烤导致管线老化，管线接头全部采用快插结构，后期维护更换部件时无需整体拆解设备。设备底部设置可折叠支撑脚，布设时翻开支撑脚即可将设备稳定放置在平整地面上，支撑脚高度预留操作空间，无需额外搭配操作台即可直接开展煎饼制作作业，收起支撑脚后完全贴合设备底部轮廓，不会在背负时产生凸起剐蹭。
