立式单缸实验尖塔蒸汽机结构设计

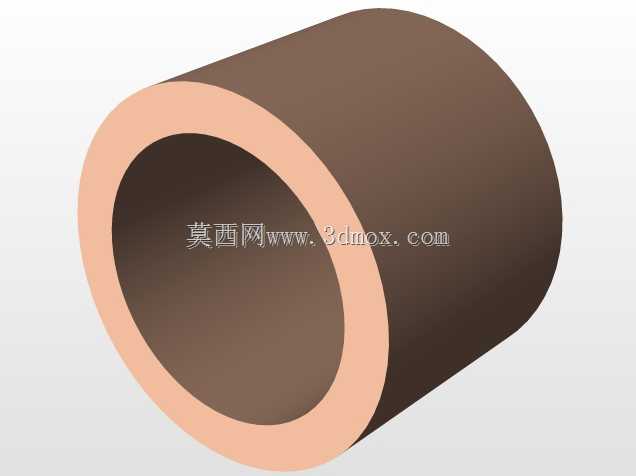

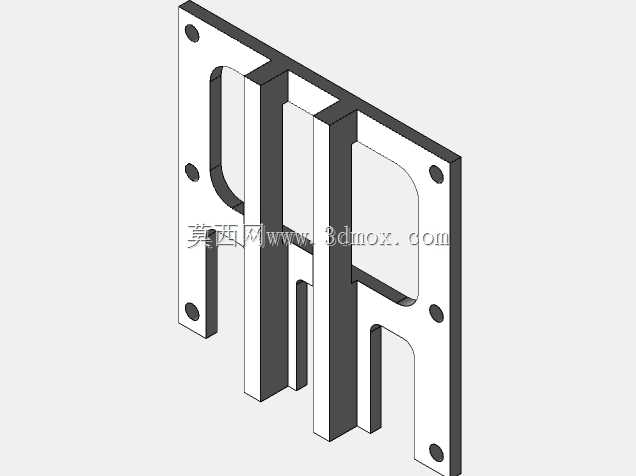

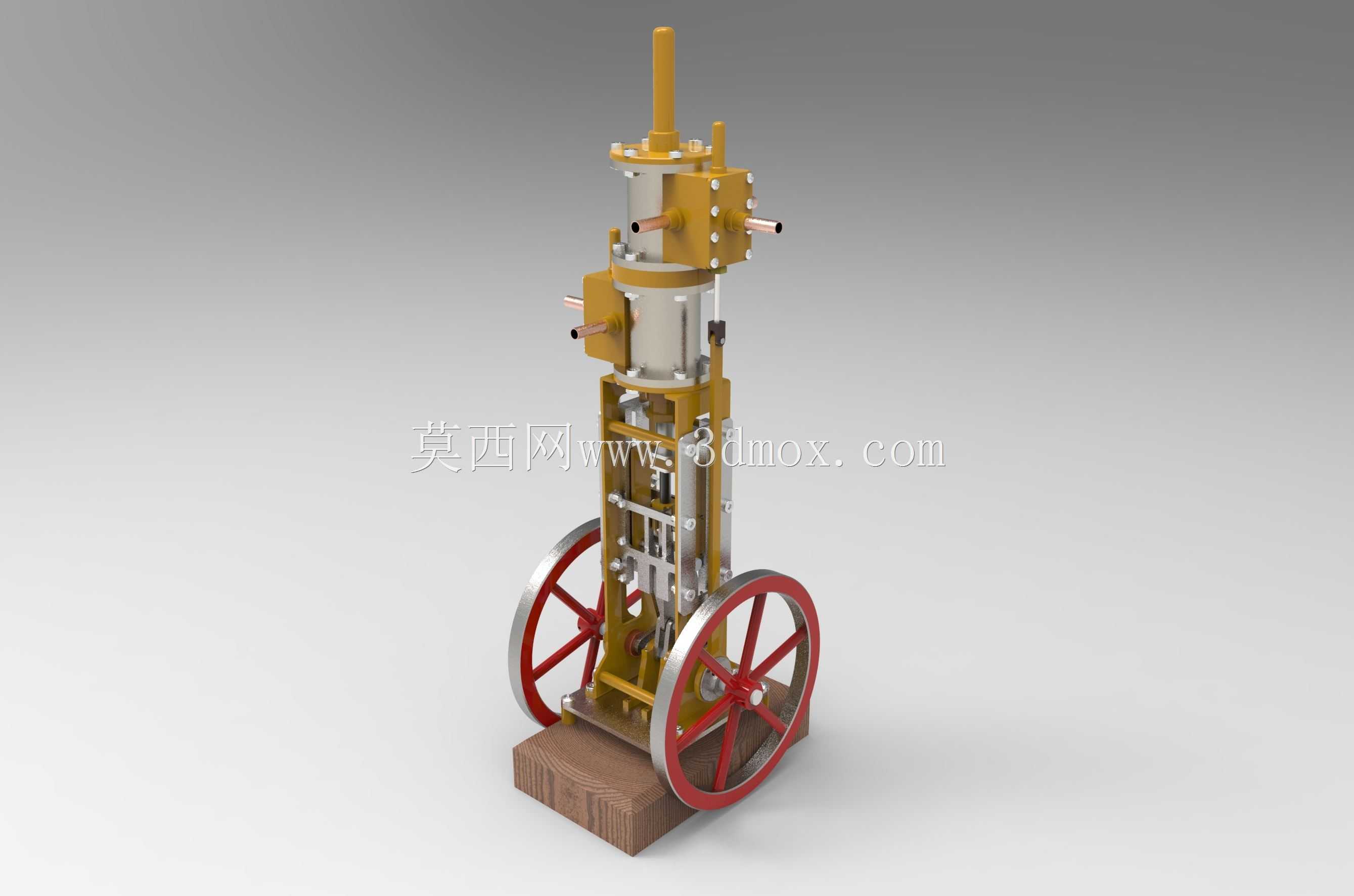

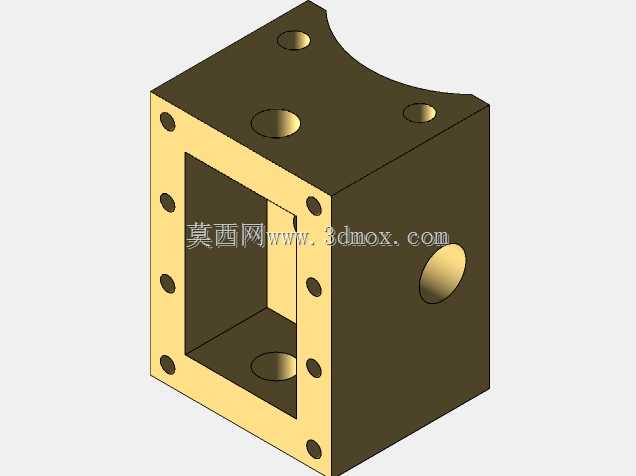

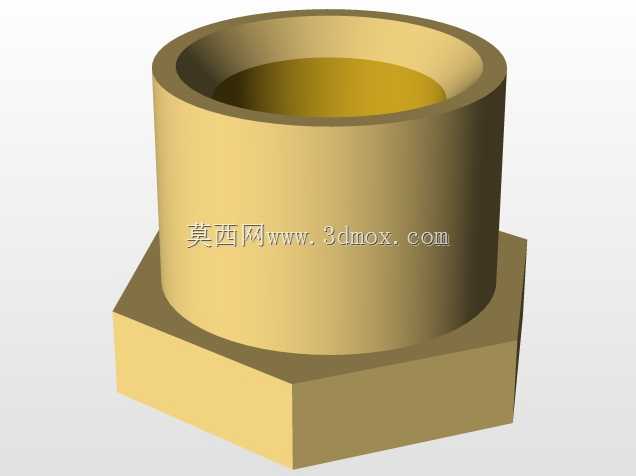

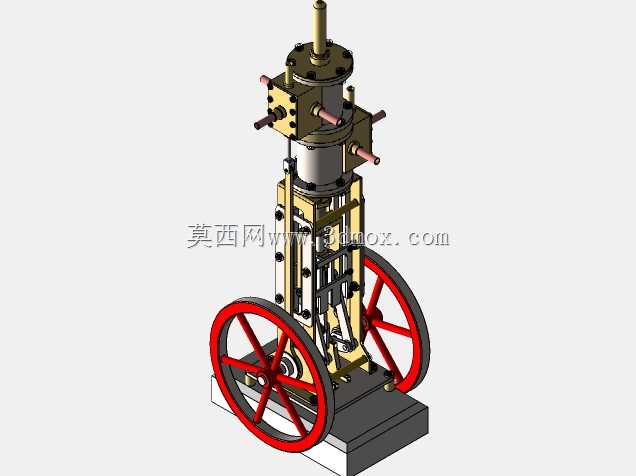

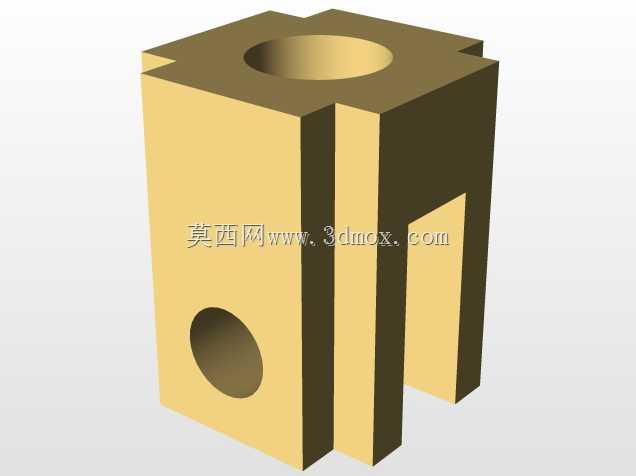

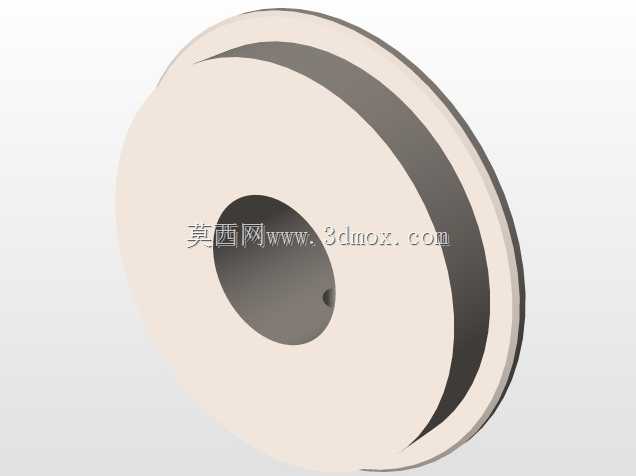

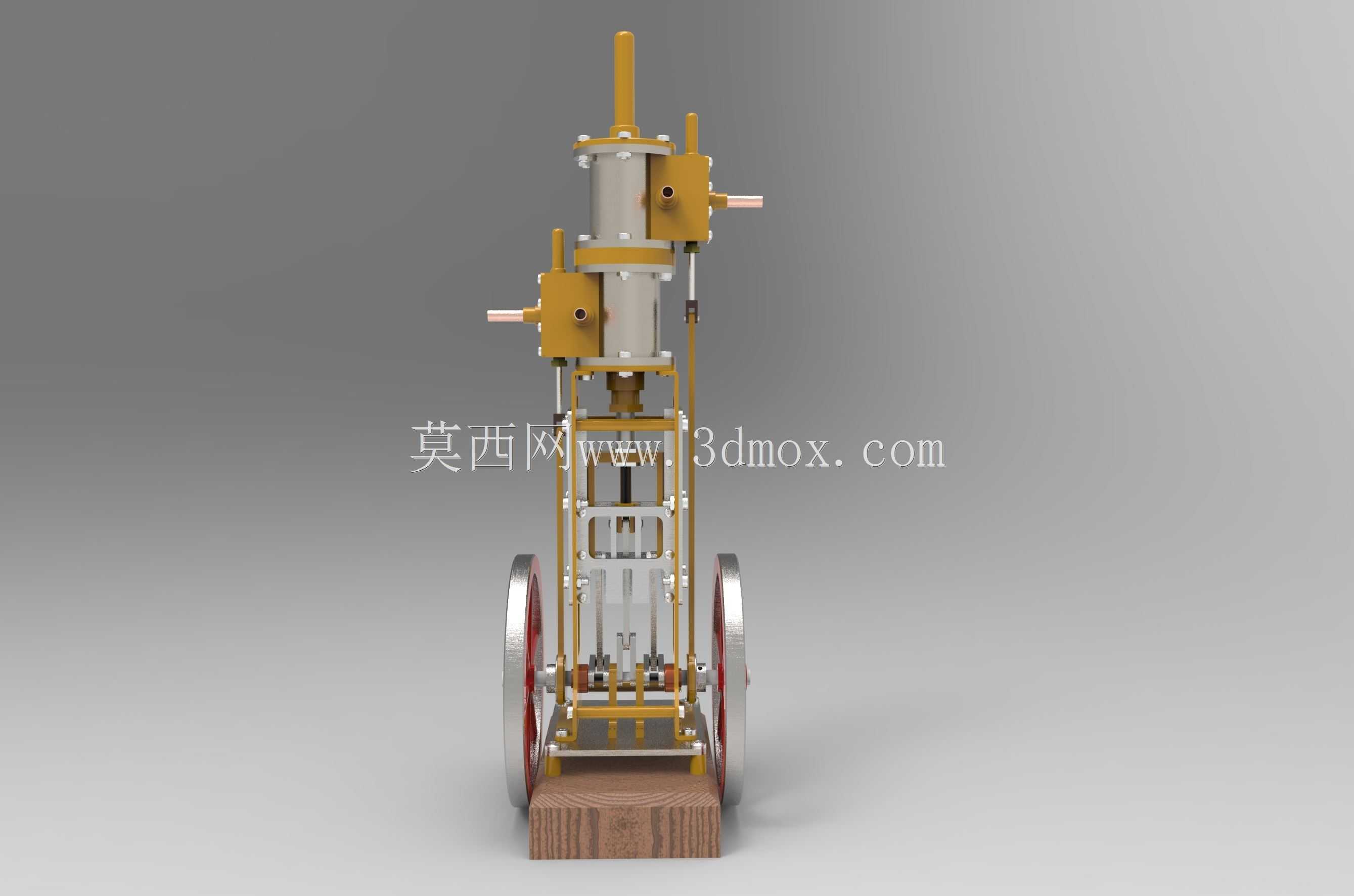

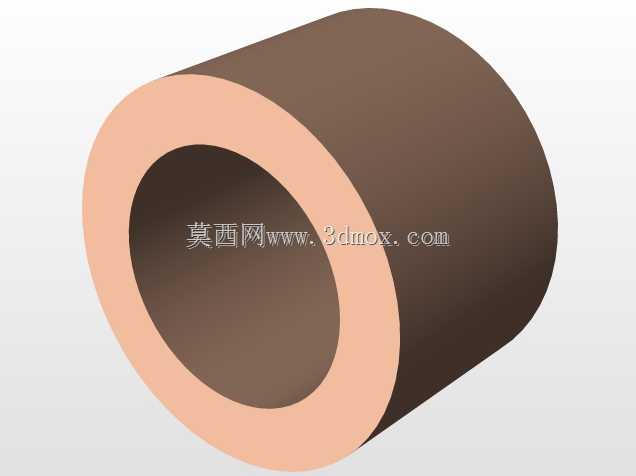

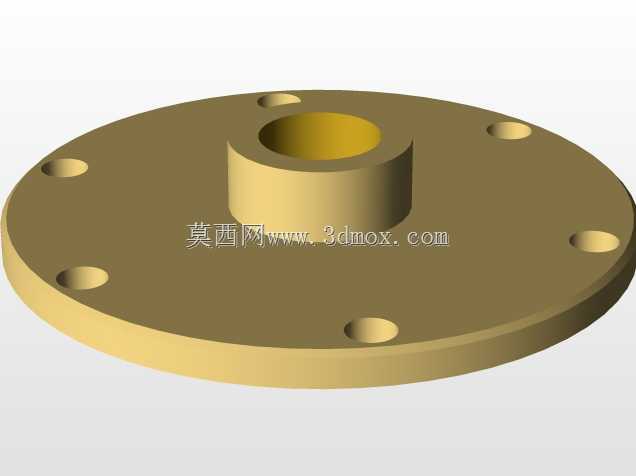

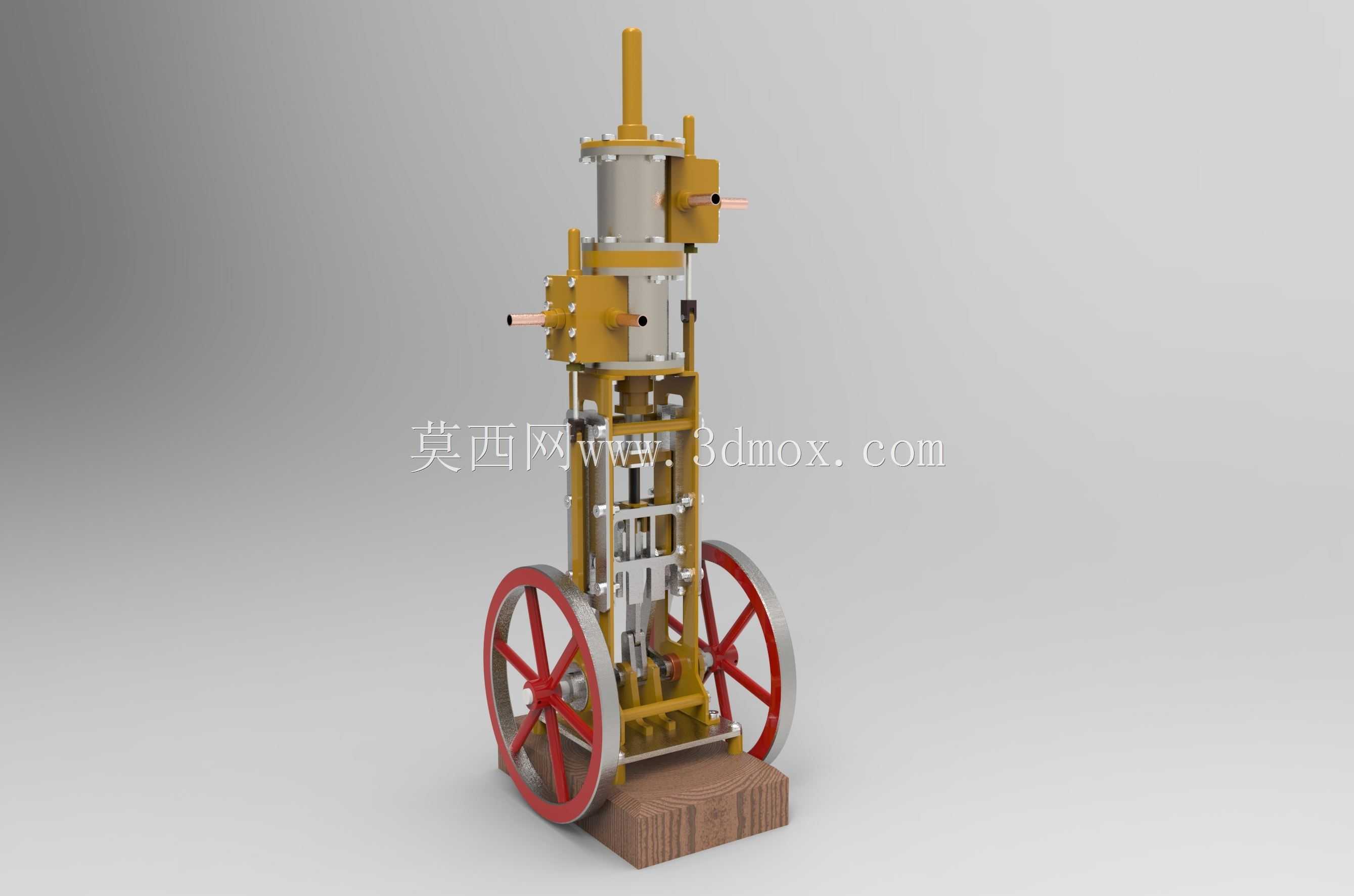

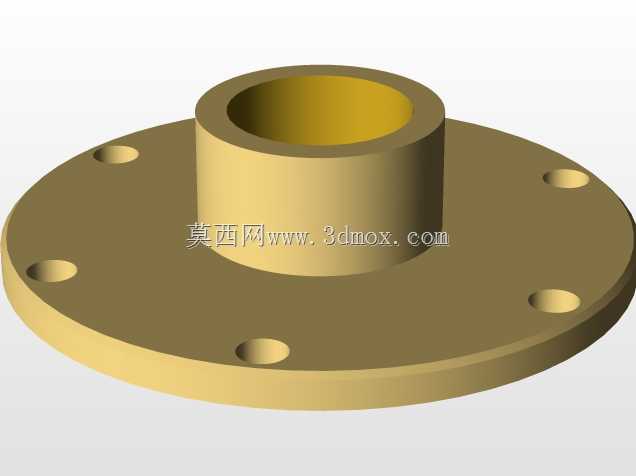

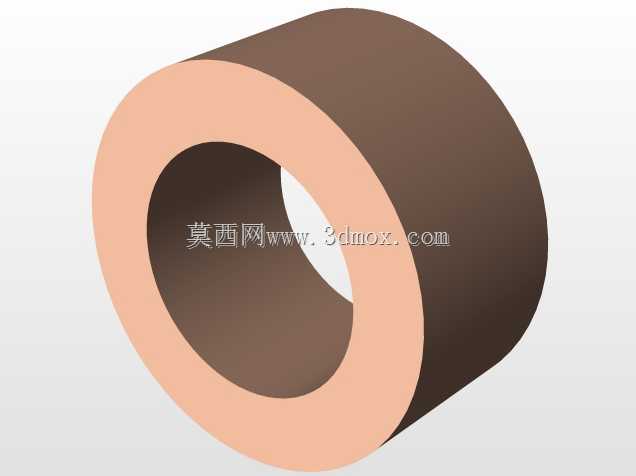

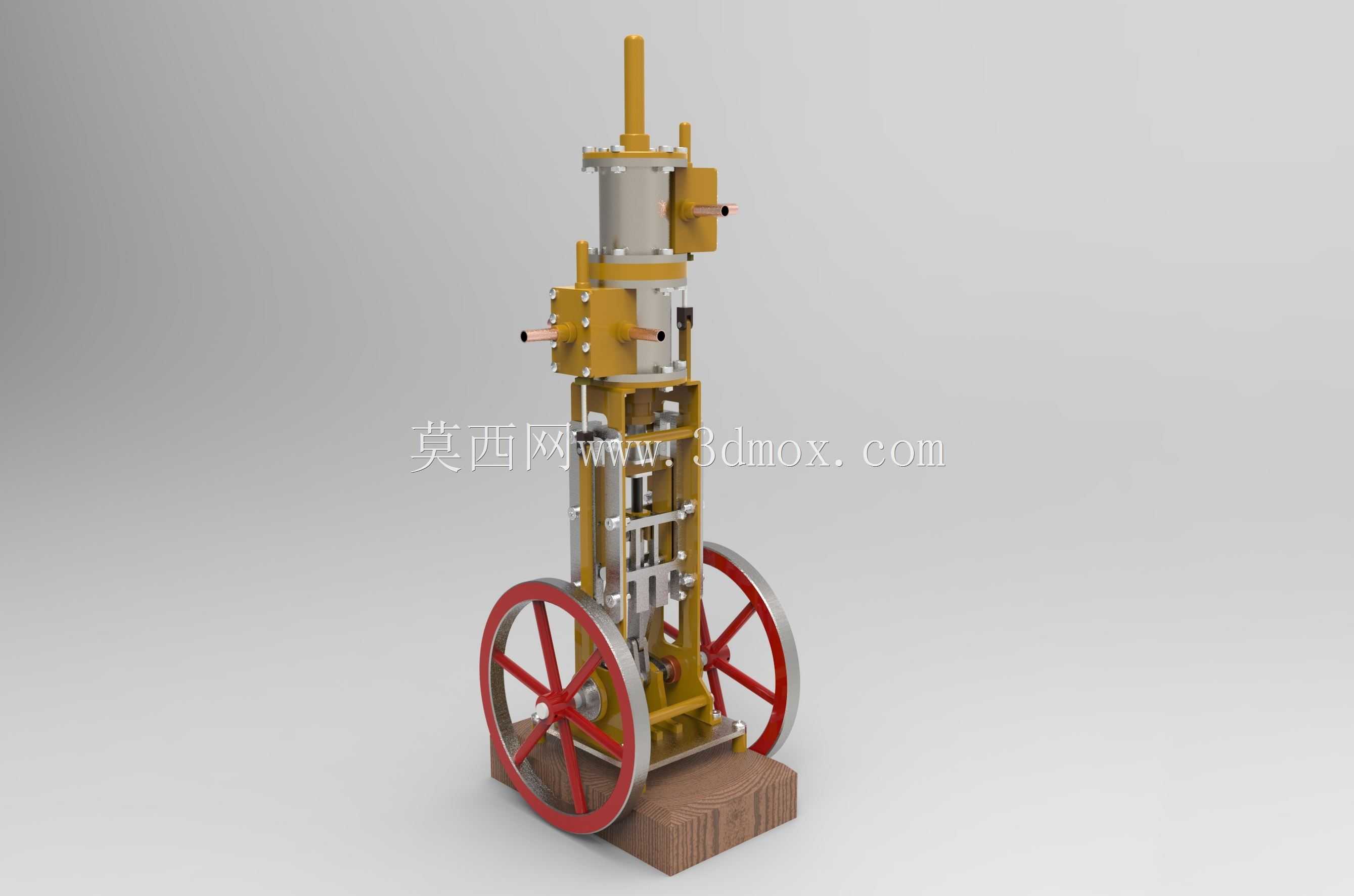

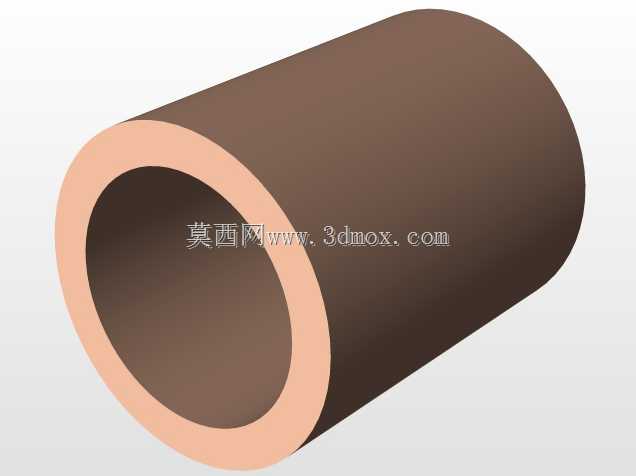

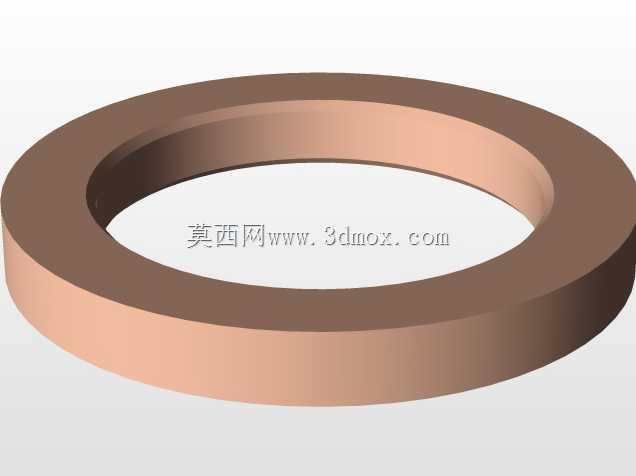

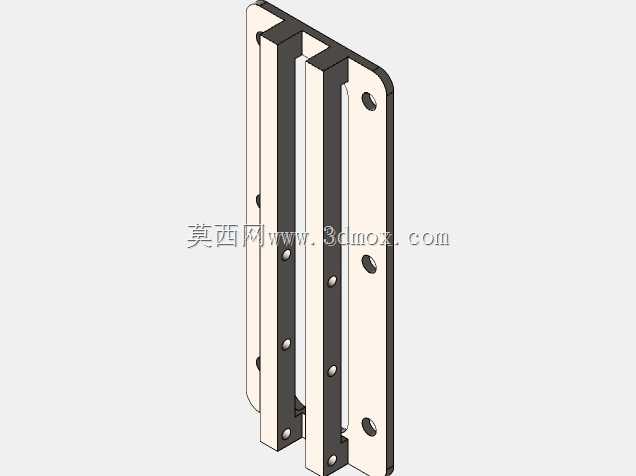

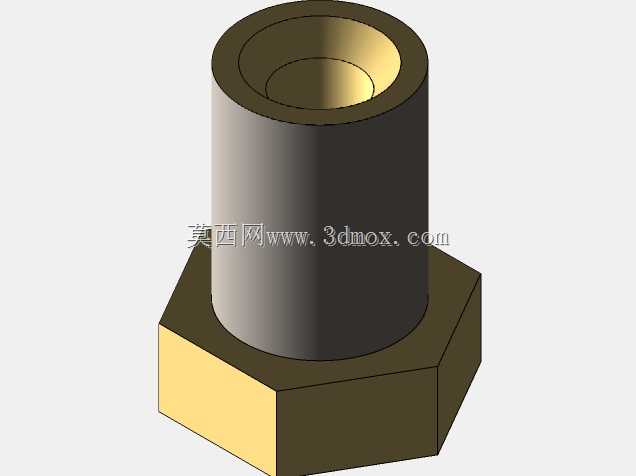

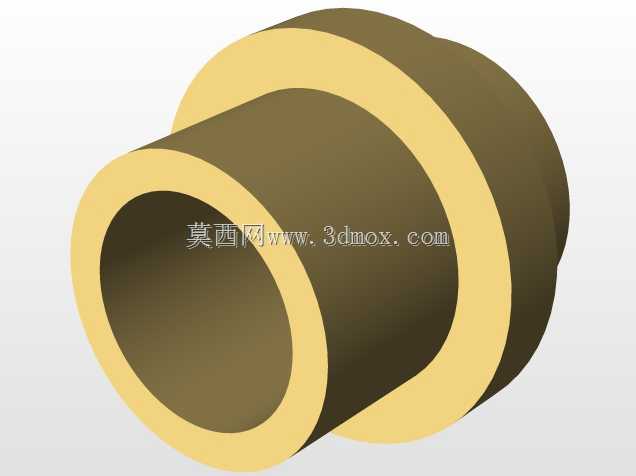

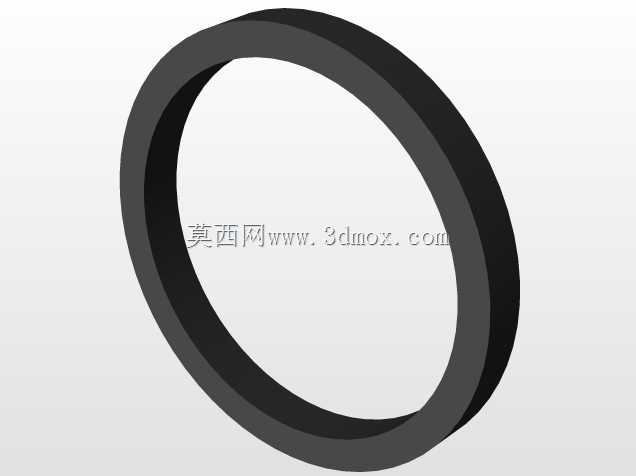

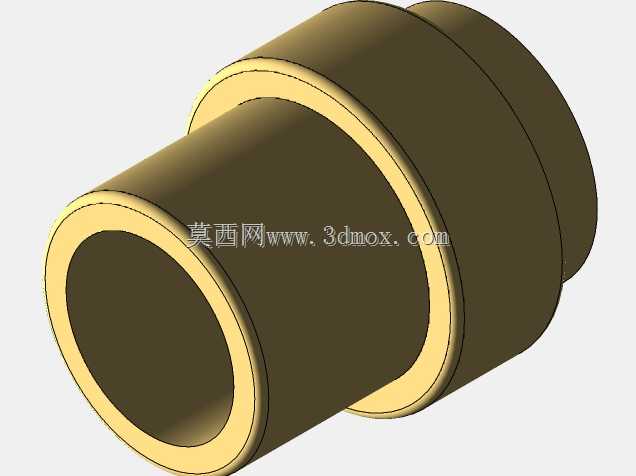

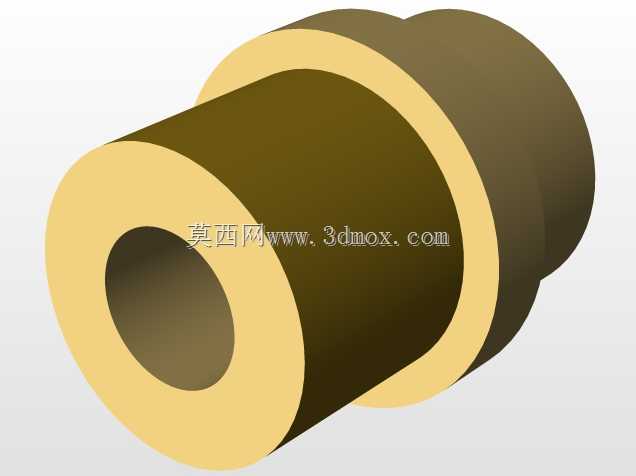

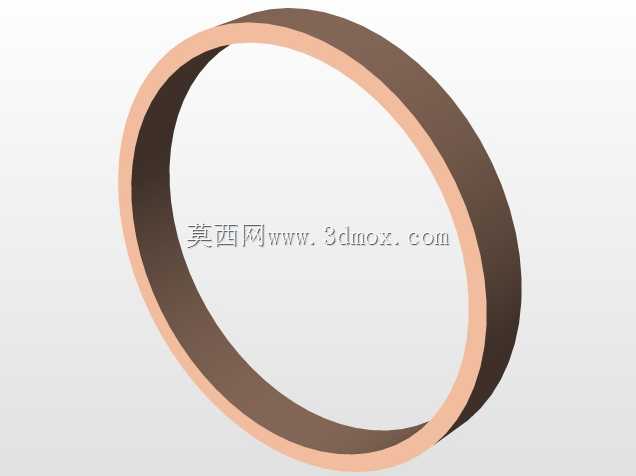

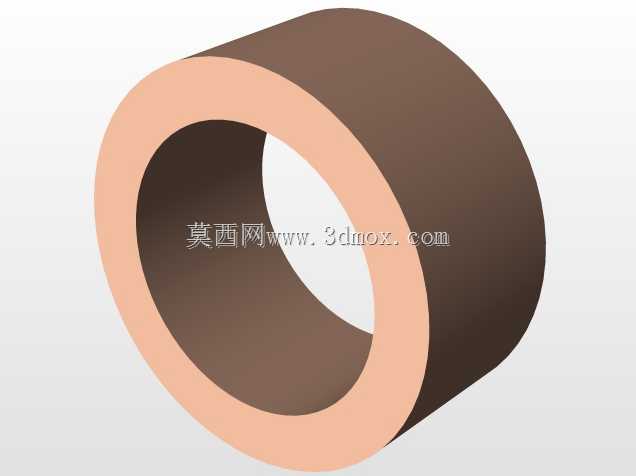

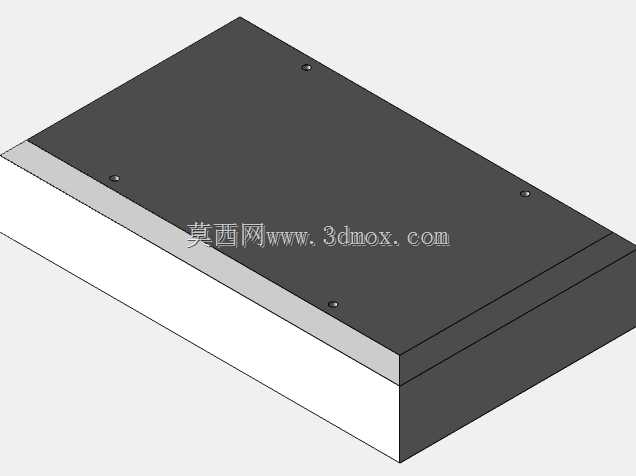

　　这款立式单缸实验尖塔蒸汽机，核心定位是热力学原理演示与小型动力输出实验场景，可用于高校工程热物实验室的蒸汽循环原理展示，也能适配小型复古动力装置的改装验证场景，区别于工业级大功率蒸汽机组，它的结构做了轻量化简化，更侧重原理呈现与装配逻辑的直观性。从结构设计逻辑来看，整机采用立式塔状布局，将气缸、配气机构沿垂直轴线依次排布，底部设置带防滑纹理的配重基座，既压缩了整机的横向安装空间，也能抵消双轮传动带来的侧向振动，安装时仅需预留基座底部的固定孔位，横向边界不超出两侧轮缘的外切线，垂直方向预留顶部蒸汽管路的接管空间即可，无需额外搭建大型支撑框架。动力传递路径上，气缸活塞的往复直线运动通过十字头结构传导至曲柄连杆机构，

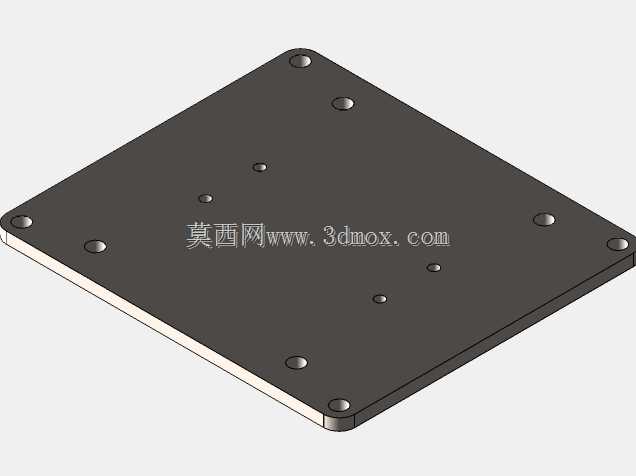

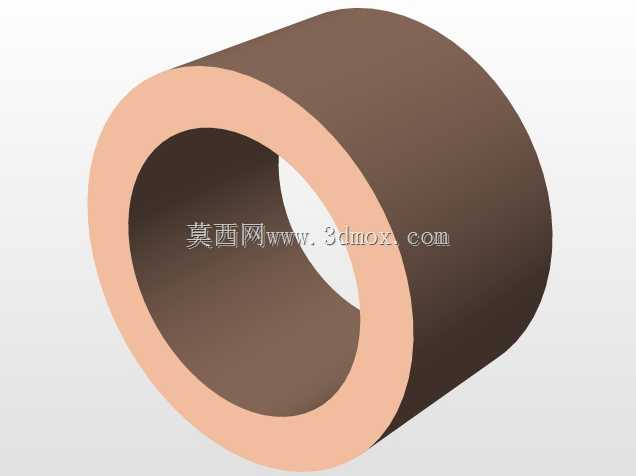

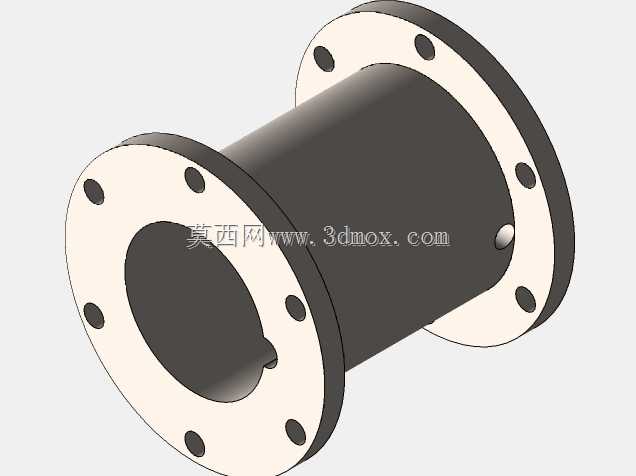

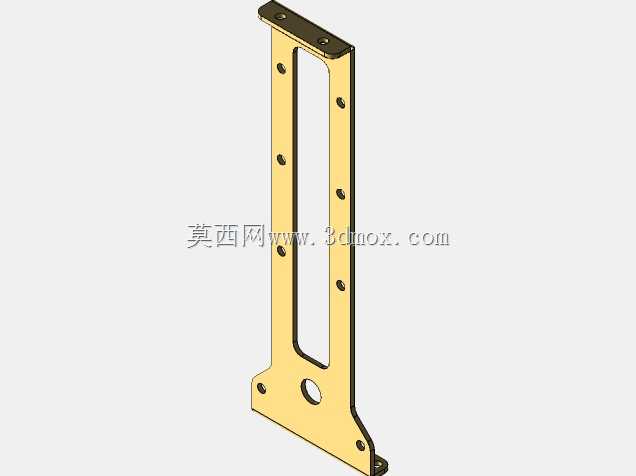

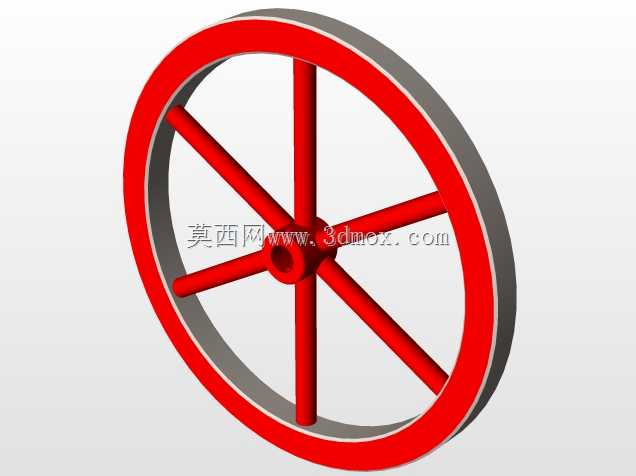

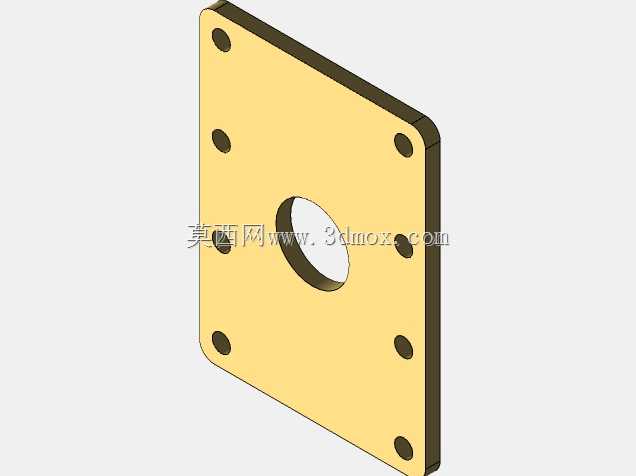

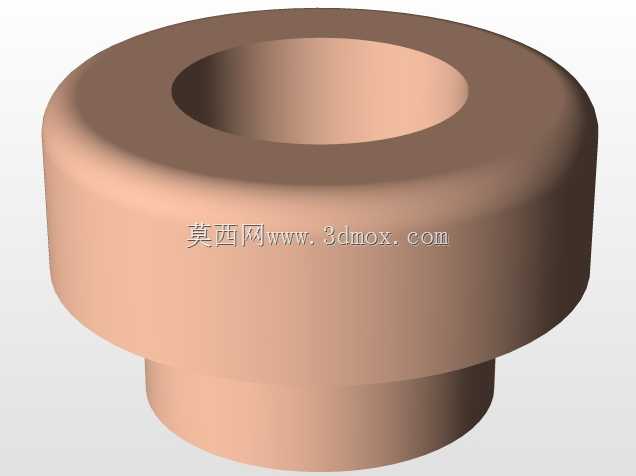

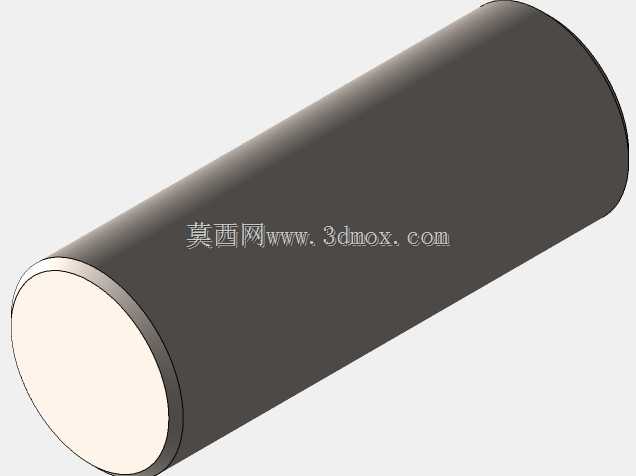

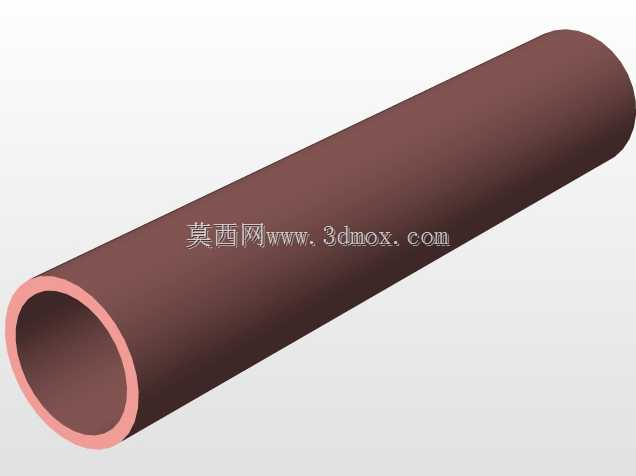

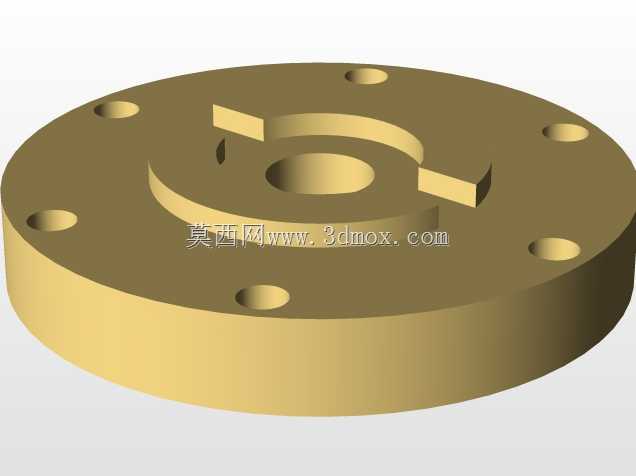

　　直接驱动两侧带红色轮辐的飞轮转动，飞轮做了边缘加厚设计，利用转动惯量储存动能，抵消活塞往复运动的死点冲击，保证输出转速的平稳性，配气机构采用侧置滑阀结构，与气缸体集成在同一塔架上，减少了外置管路的连接节点，降低蒸汽泄漏的风险。设计过程中优先考虑了装配的便捷性，所有立柱、拉杆都采用等径标准件，气缸与基座的连接位设置了定位止口，装配时无需额外做同轴度找正，就能保证活塞运动轴线与曲柄回转中心的垂直度，避免出现偏磨卡滞的问题。整机的外露运动部件都做了轮廓倒角处理，实验操作时不会出现尖锐棱角剐蹭的风险，蒸汽进出口都设置在塔架侧上方，接管方向避开了飞轮转动的平面，防止管路干涉运动部件。从实际使用角度出发，这款机型的输出扭矩适配小型发电机、

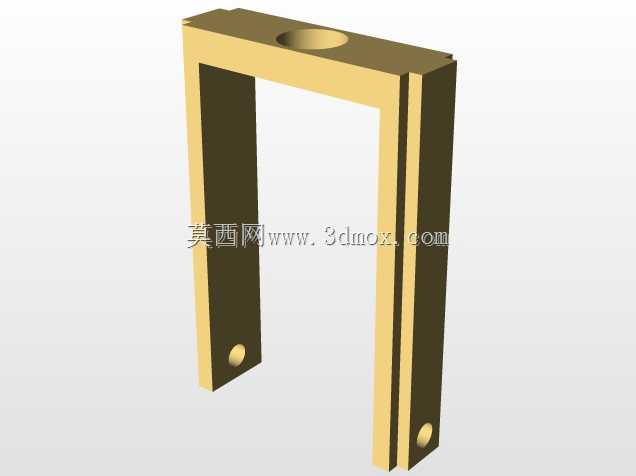

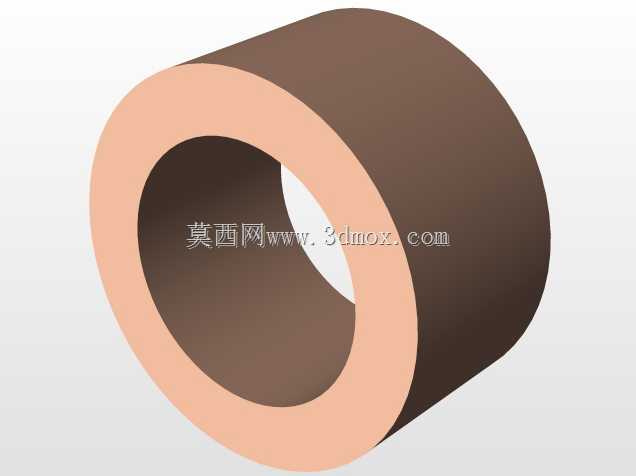

　　水泵等低功率负载的实验驱动，能直观展示蒸汽热能向机械能转换的完整过程，所有配合面的公差都按照实验设备的精度要求设定，既保证运动部件的灵活运转，也不会因为间隙过大导致蒸汽泄压，影响动力输出效率。塔架部分采用框架式镂空结构，既减轻了整机自重，也能直观观察到内部曲柄连杆、十字头的运动状态，方便实验过程中观察机构动作逻辑，不需要额外拆解外壳就能掌握内部传动关系。
