手压式橡胶球气驱黄铜喇叭结构设计

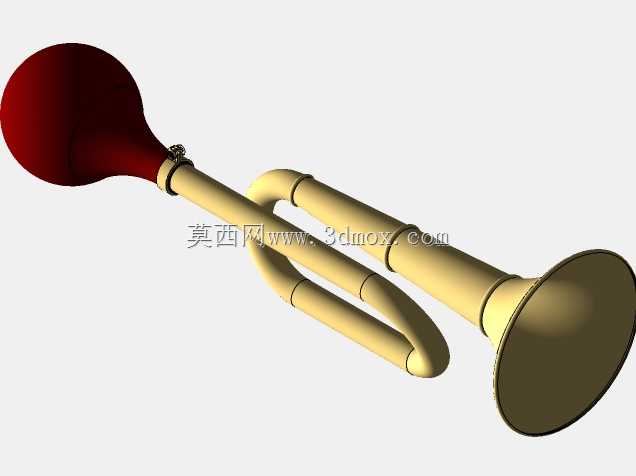

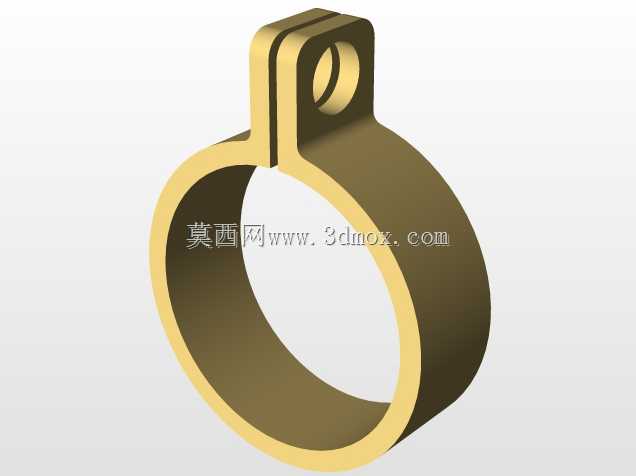

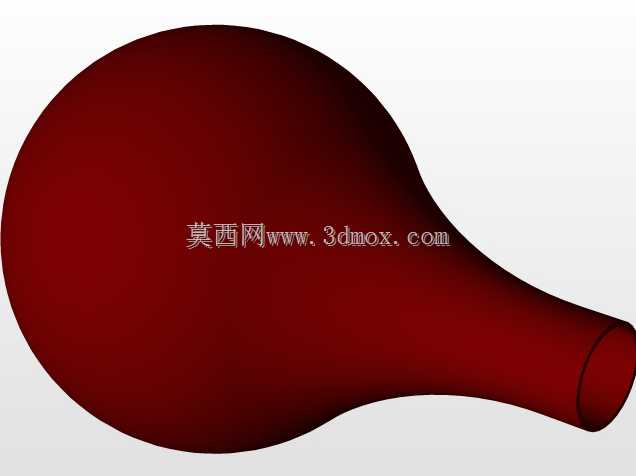

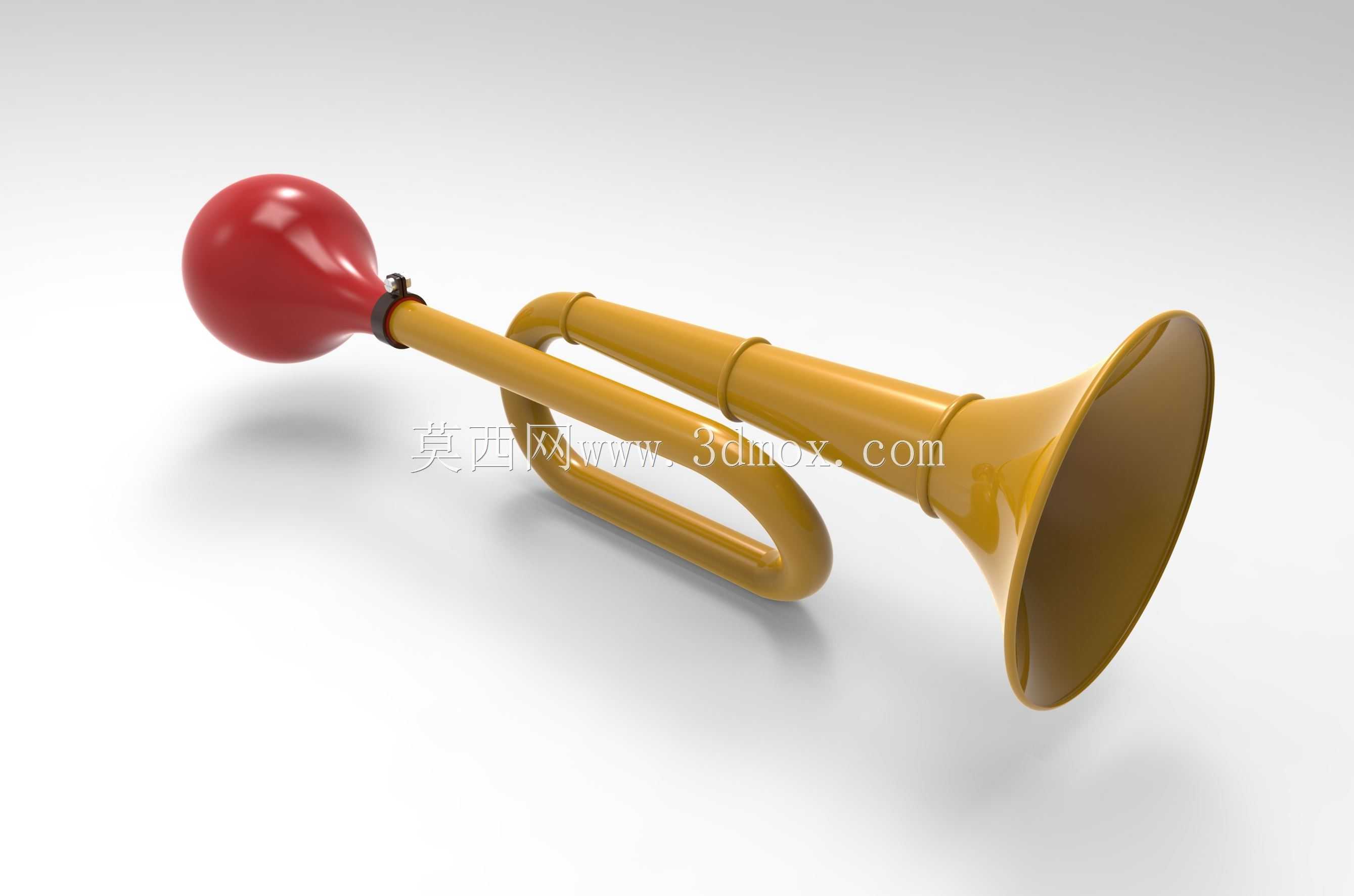

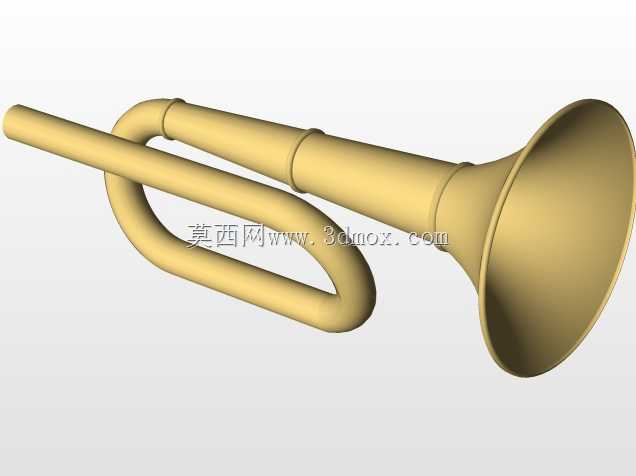

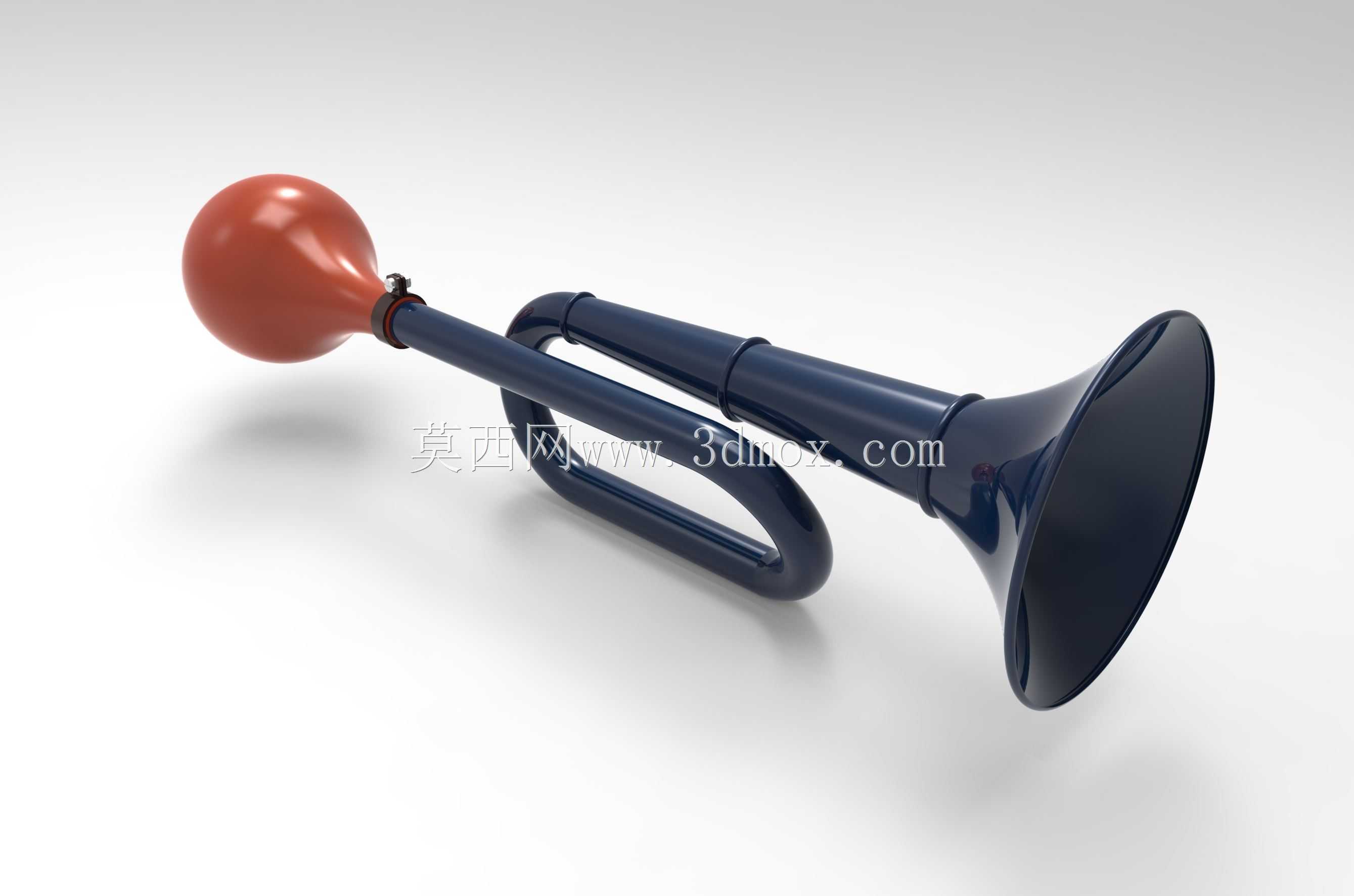

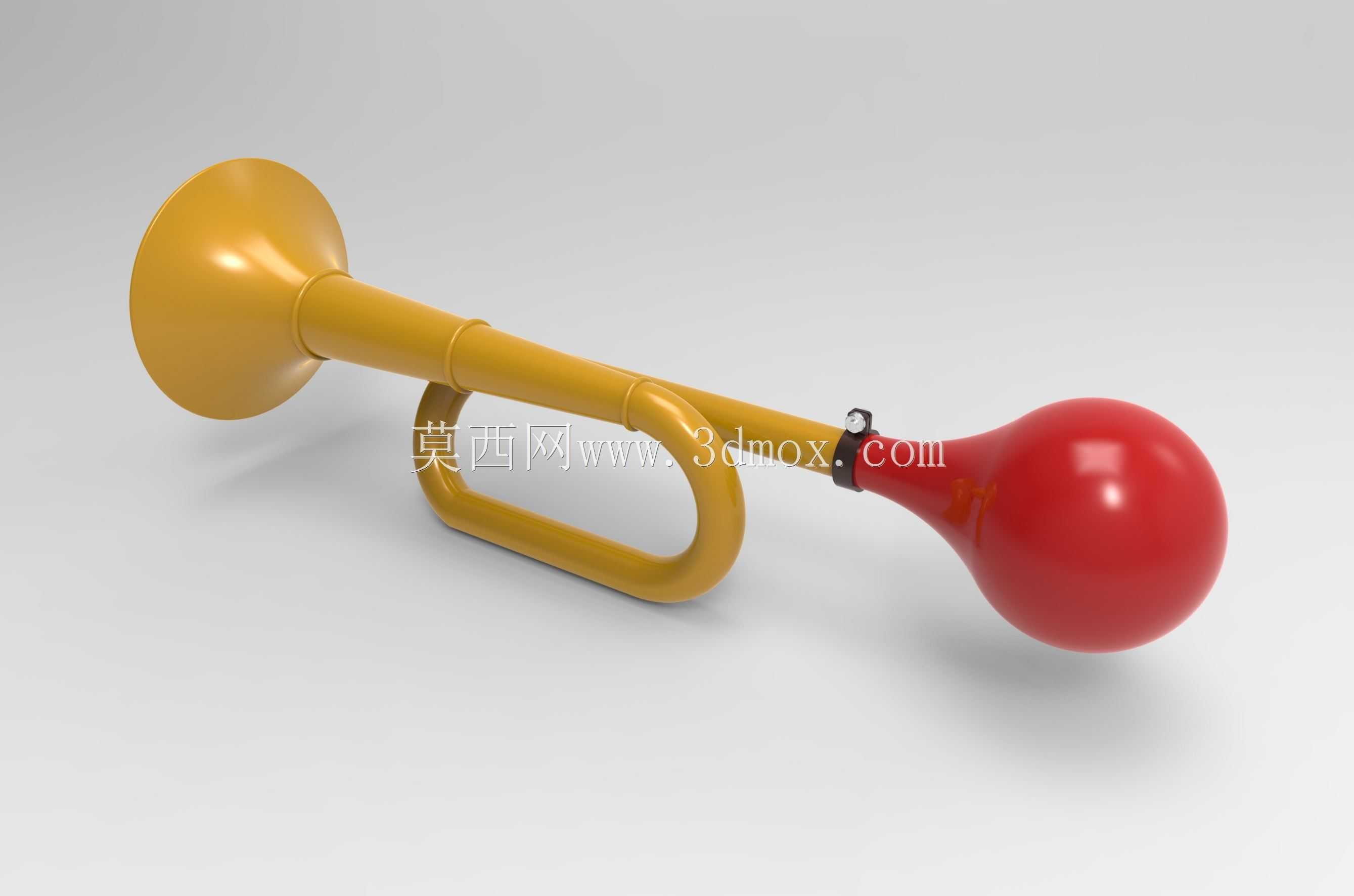

　　这类手压式空气喇叭最早在非机动车、小型船舶上作为近距离警示装置使用，相比电驱喇叭不需要外接电源，依靠手动挤压气囊就能产生足够的警示音量，结构可靠性极强，在潮湿、多尘的户外工况下也能长期稳定工作，不会出现电路氧化、触点失效的问题。从结构设计逻辑来看，整个装置分为三个核心功能段：尾部的红色橡胶气囊是动力源，采用中空薄壁椭球结构，壁厚控制在1.2-1.5mm区间，既保证挤压时的形变回弹能力，又不会因为壁厚过大导致按压力度过高，气囊与喇叭管的连接位置采用金属卡箍抱紧结构，配合锥面过盈配合实现密封，避免气压泄漏导致发声音量不足。中间的黄铜弯管是气流通道，采用双弯折的管型设计，一方面压缩整体轴向长度，

　　让整个装置的安装边界控制在220mm总长范围内，适配自行车车把、小型设备操作台等狭窄安装空间，另一方面弯折的管腔可以对气流进行缓冲，避免直通气道导致的发声尖锐刺耳，同时管身的三道环形加强筋既提升了薄壁黄铜管的结构刚度，避免磕碰变形，也作为装饰线条区分管段。前端的扩音喇叭口采用渐开线锥面结构，锥角控制在12度左右，这个角度可以在保证气流扩散效率的同时，将发声频率集中在1-2kHz区间，这个频段的声音在空气中传播时衰减慢，人耳敏感度高，不需要过高的气压就能实现50米范围内的清晰警示。设计过程中需要重点匹配气囊容积与管腔通径的参数关系，气囊单次挤压的排气量要和管腔的通径匹配，通径过小会导致气流阻力过大，发声沉闷，通径过大则会导致气压不足，

　　音量不够，经过反复验证，8mm的管腔通径搭配70ml容积的橡胶气囊，能实现最优的发声效率，单次挤压的发声时长可以维持1.5-2秒，足够传递警示信号。安装层面，整个装置的固定点设置在弯管的平直段，采用抱箍式安装结构，可以适配20-30mm直径的安装杆，不需要额外打孔，安装角度可以根据使用场景自由调整，气囊的按压位置距离安装点的距离控制在80mm，符合人手按压的操作行程，不需要过度伸展手腕就能完成按压操作。在材质选择上，管身和喇叭口采用H62黄铜材质，兼顾冲压成型性能和抗腐蚀能力，户外长期使用不会生锈开裂，橡胶气囊采用耐老化丁腈橡胶，在-10℃到60℃的环境温度区间内都能保持良好的弹性，不会出现低温硬化、高温粘连的问题。

　　这类结构除了传统的交通警示场景，现在也常被用在应急救援装备、儿童玩具、赛事信号装置中，不同场景下只需要调整管长和锥口尺寸就能改变发声频率，适配不同的传播距离需求，整体结构没有精密配合件，加工难度低，装配工序简单，量产时的良率可以达到98%以上，后期维护也只需要更换老化的橡胶气囊即可，整体使用寿命可以达到5年以上。
