立式细线双缸蒸汽机结构设计方案

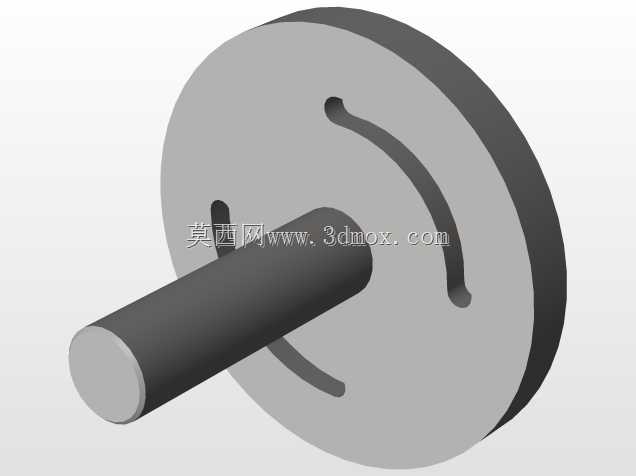

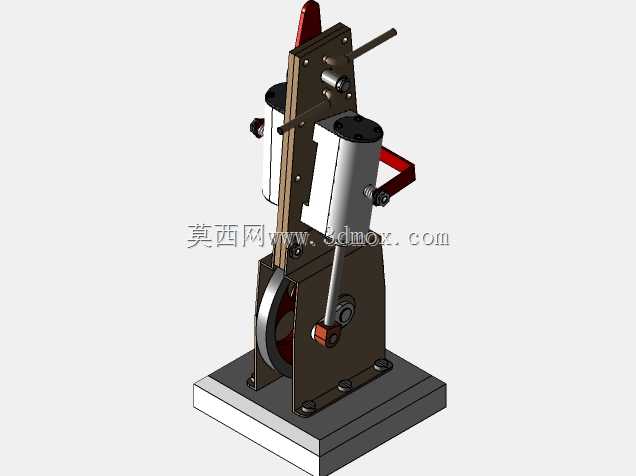

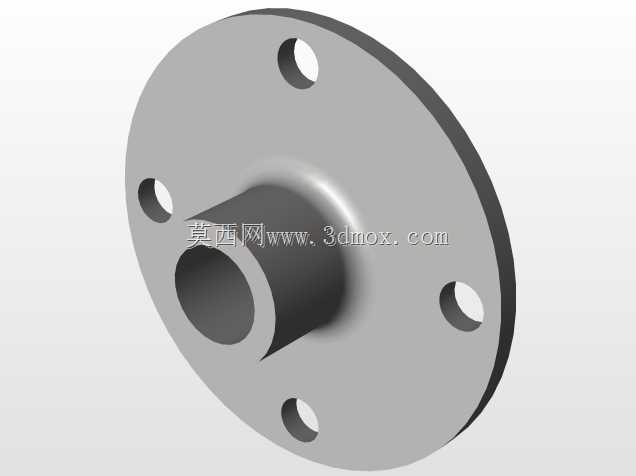

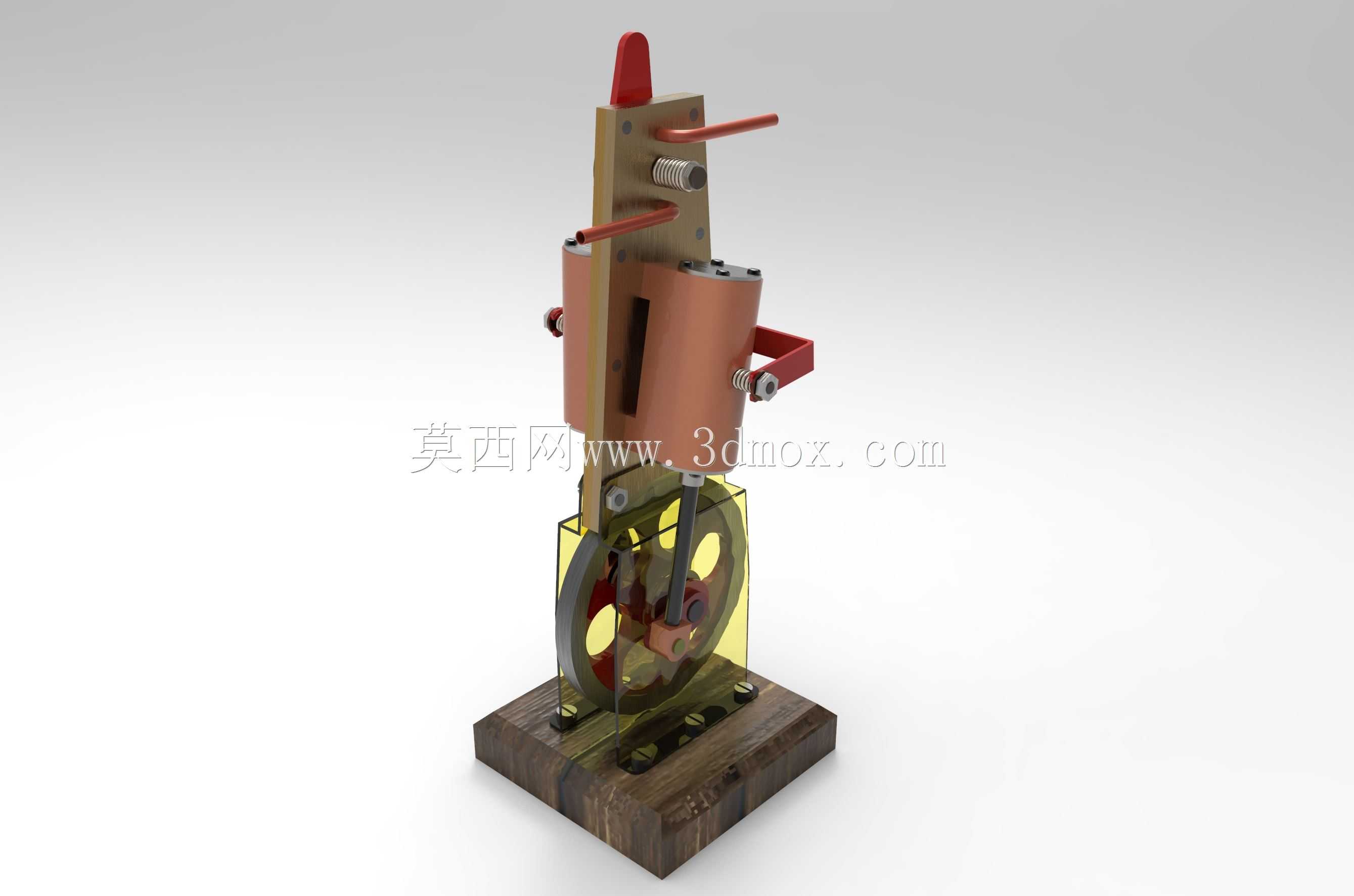

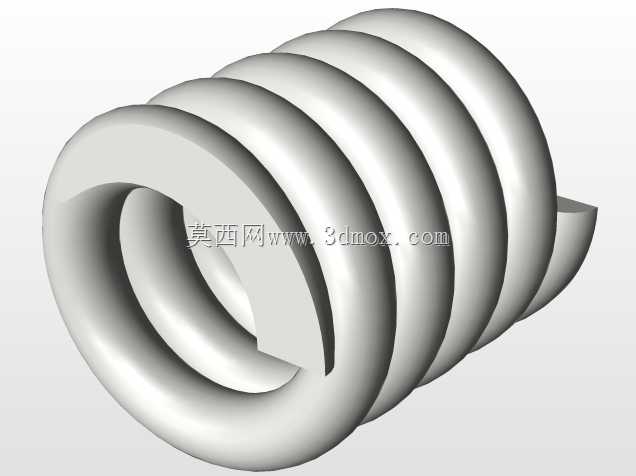

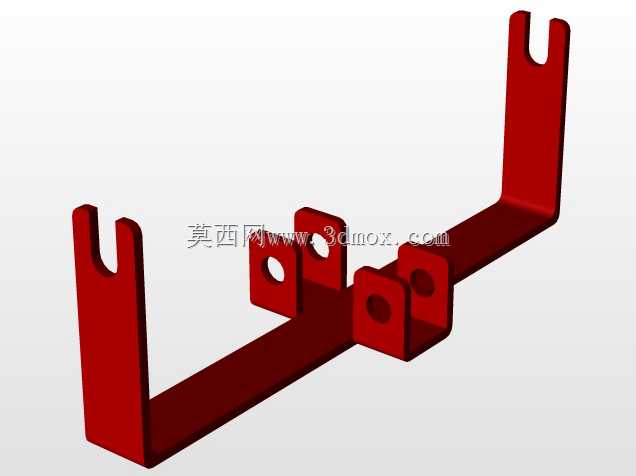

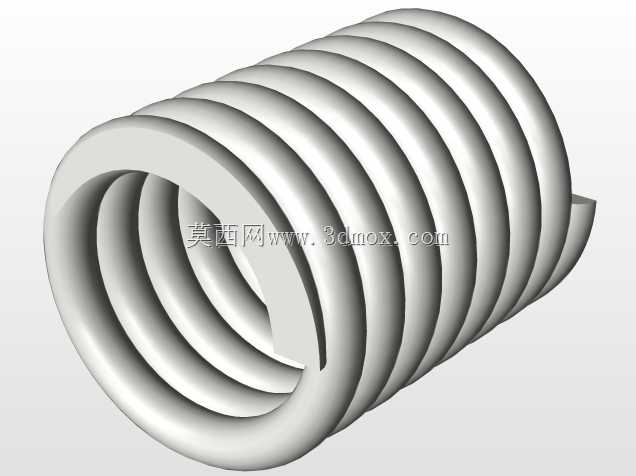

　　这款立式细线双缸蒸汽机的结构设计，核心围绕小功率动力输出场景的紧凑布局需求展开，在教学演示、小型复古动力装置、科普展品制作等场景中，能够直观展示外燃机的完整做功循环，也可作为小型动力源适配低负载的机械传动演示台架。整机采用立式排布的双缸结构，两个缸体沿中心支架对称布置，相比单缸蒸汽机，双缸交替做功的结构能够大幅降低曲轴转动的死点卡顿问题，输出扭矩的波动幅度更小，运转平顺性有明显提升，不需要额外加装大质量飞轮就能维持稳定的转动状态，适配对安装空间有严格限制的小型台架场景。从结构设计逻辑来看，整机将做功腔体、配气机构、传动曲柄组件沿垂直方向分层排布，最下方为实木材质的安装基座，基座上预留了四个对称的固定安装孔，

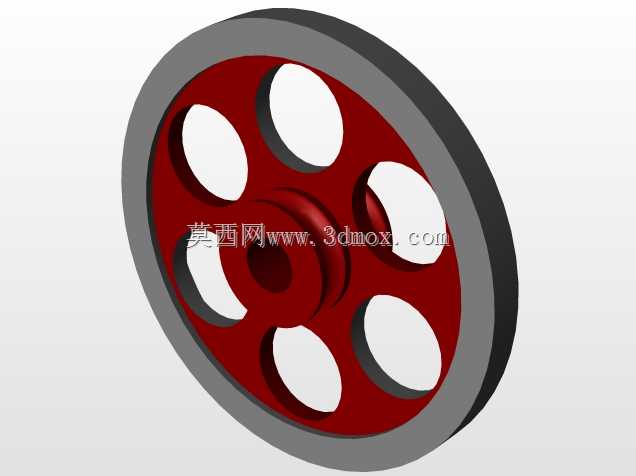

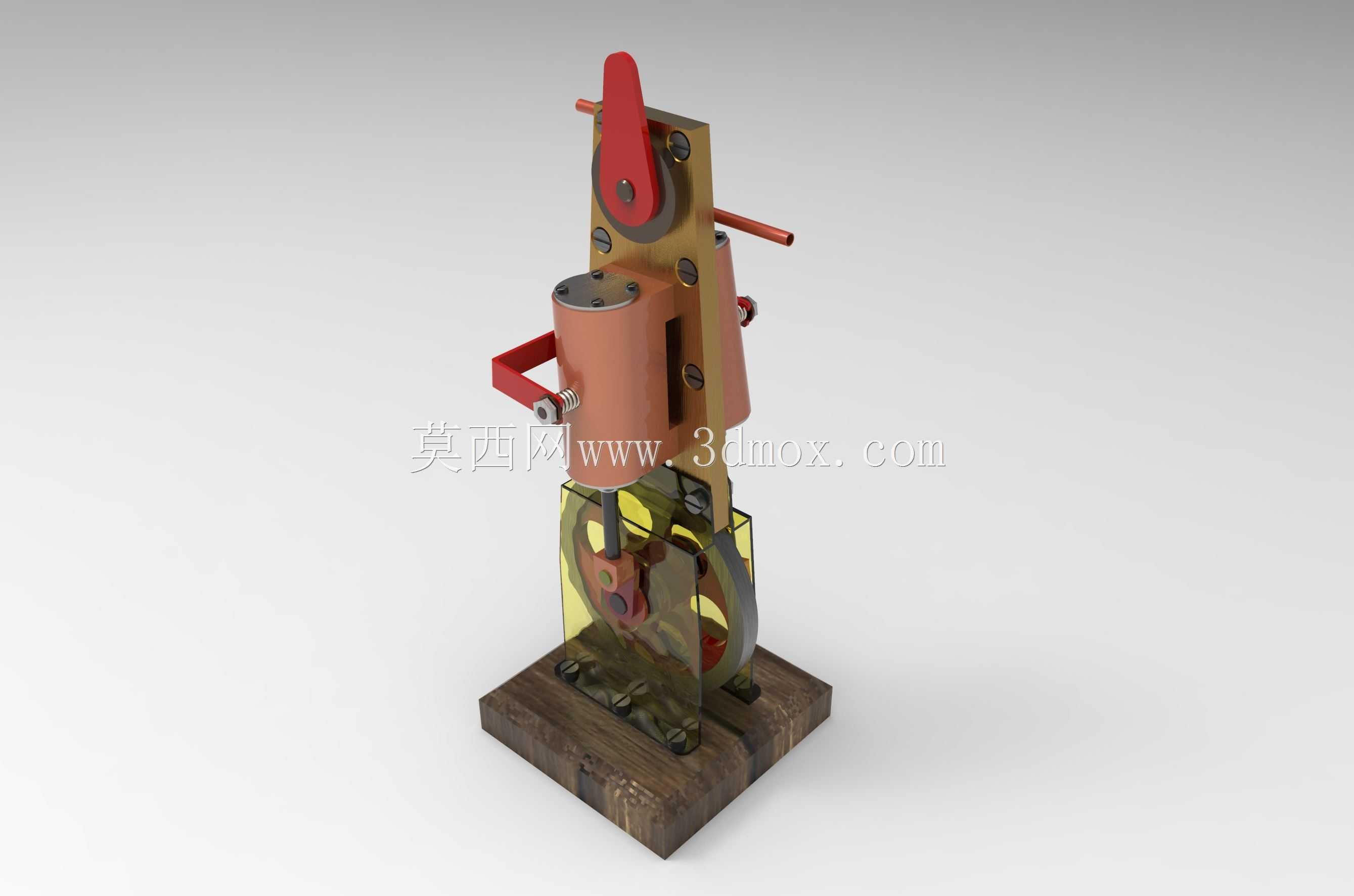

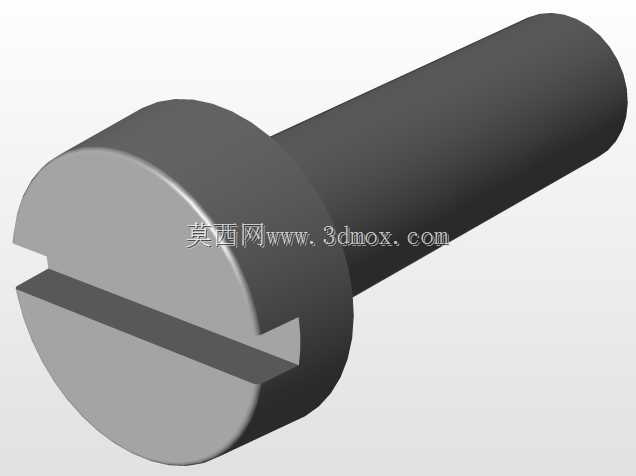

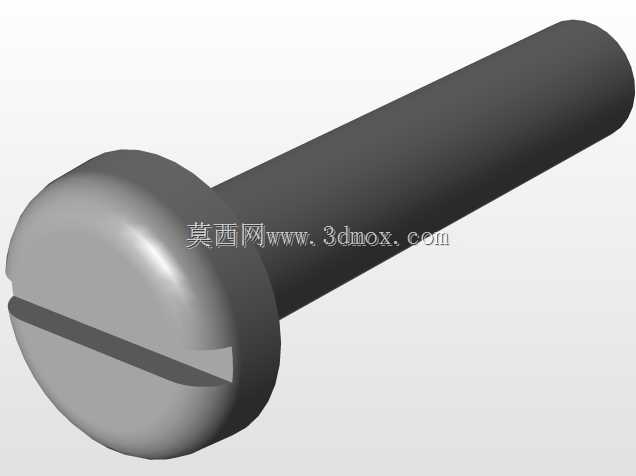

　　可通过螺栓直接固定在演示台架或设备底座上，安装边界控制在极小的占地范围内，不需要额外预留侧面的操作维护空间，日常仅需对缸体活塞、曲柄铰接点做定期润滑即可维持正常运转。中部的传动腔采用透明防护板封装，既可以完整展示内部曲柄连杆、飞轮的传动过程，满足科普演示的可视化需求，也能避免运转过程中铰接部件剐蹭操作人员，同时透明板材的拆装仅需拧动侧边的固定螺丝，维护时不需要拆解上部的缸体结构，大幅降低了后期拆装维护的工作量。上部的双缸组件采用细线型的紧凑缸体设计，缸体侧壁集成了配气摇杆结构，两个缸体的进排气动作通过联动的摇杆组件同步控制，配气相位的匹配经过反复调校，能够保证两个缸体的做功行程完美衔接，避免出现配气冲突导致的动力损耗。

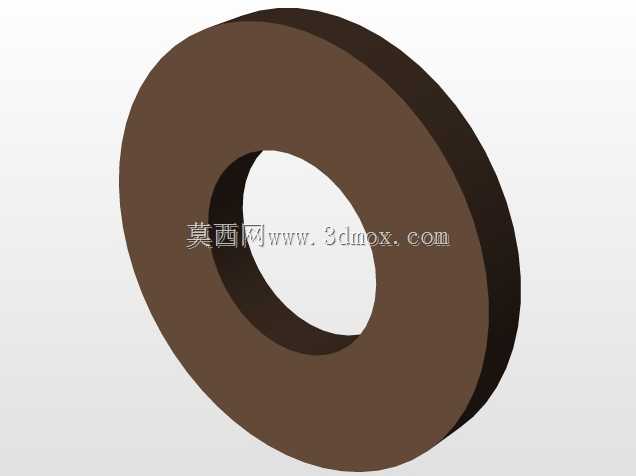

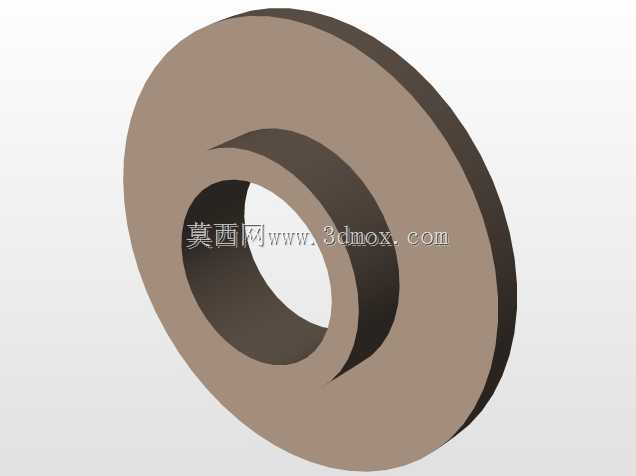

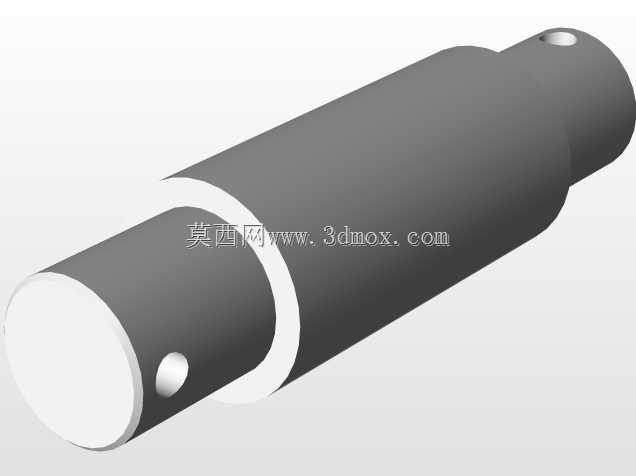

　　顶部设置的红色操纵杆为蒸汽通断控制结构，可直接手动调整进气量大小，从而控制整机的输出转速与功率，侧边的红色手柄为手动盘车结构，在初始启动时可手动拨动带动曲轴越过做功死点，辅助整机顺利启动。整机的所有铰接转动部位都采用了耐磨衬套设计，长期运转下的磨损量控制在极低水平，不需要频繁更换铰接部件，缸体与支架之间采用定位销加螺栓的双重固定结构，运转过程中不会出现缸体偏移导致的活塞卡滞问题。从安装适配性来看，整机的输出轴从传动腔侧部伸出，轴端预留了标准的连接键槽，可直接通过联轴器连接小型发电机、水泵叶轮、传动带轮等负载，不需要额外做轴系改装，适配各类小型动力演示场景的快速搭建需求。
