汽车吊耳式连接铰接支撑结构设计

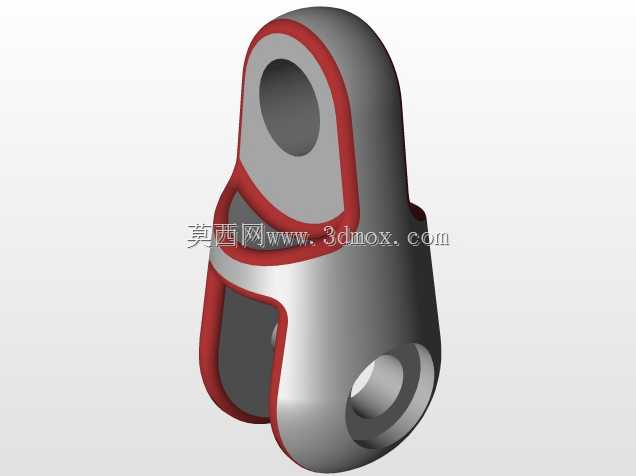

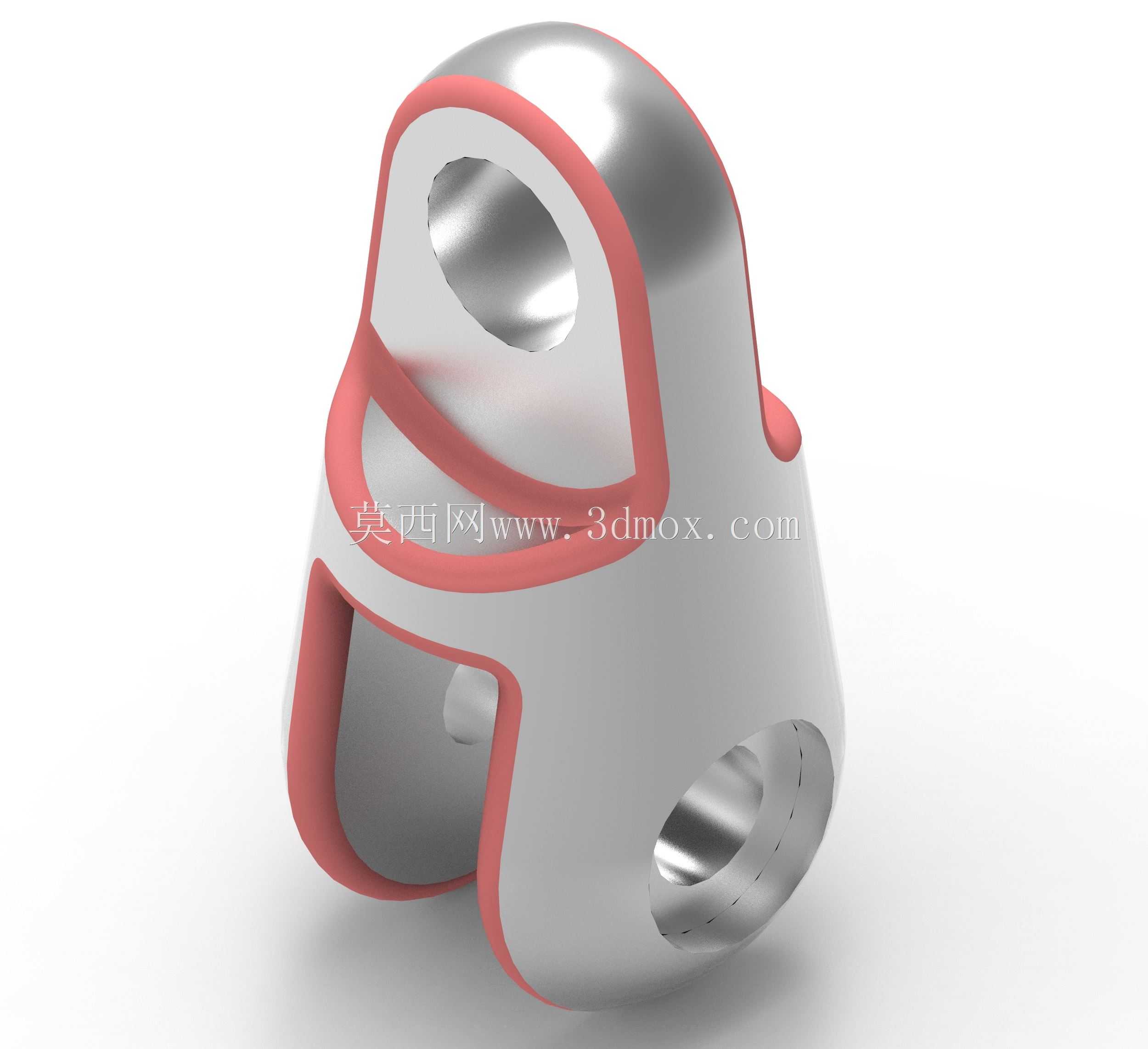

　　该铰接支撑构件属于底盘悬挂系统的核心传力部件，主要应用在乘用车型的悬挂连杆与车架、副车架的连接点位，承担多向载荷传递与活动铰接的双重作用，在车辆行驶过程中需要持续承受路面冲击带来的纵向、横向交变载荷，同时要为悬挂摆臂提供可控的转动自由度，避免硬连接带来的应力集中问题。从结构设计逻辑来看，构件整体采用一体化锻造成型的主体框架，主体材质选用高强度调质合金钢，表面做电泳防腐处理，边缘接触区域增设软质缓冲衬层，既能够降低铰接转动过程中的金属摩擦异响，也可以过滤一部分路面传递的高频振动，提升整车行驶的平顺性。构件上部设置单耳式铰接通孔，用于与车架端的固定销轴配合，孔内预留了衬套压装的公差边界，压装后的橡胶衬套可以提供一定的扭转缓冲量，

　　抵消悬挂运动过程中的角度偏差；下部采用开叉式双耳结构，两个对称的铰接孔用于连接悬挂控制臂的球头销端，开叉间距严格匹配控制臂端部的安装厚度，避免装配后出现轴向窜动。安装边界方面，上部铰接孔的中心到下部双耳孔中心的中心距经过精准校核，完全适配对应车型的悬挂运动行程，不会在车轮上下跳动过程中出现运动干涉；构件整体的外轮廓做了大圆角过渡处理，既能够降低应力集中系数，提升构件的疲劳寿命，也可以避免装配过程中锐边划伤周边的线束、护板等附属部件。在受力设计上，主体壁厚根据载荷仿真结果做了差异化分布，载荷传递路径上的壁厚做了加厚处理，非受力区域做了适度的减重挖除，在保证结构强度满足3倍冲击载荷安全系数的前提下，尽可能降低构件自身重量，

　　符合整车轻量化的设计方向。构件表面的软质缓冲层采用耐老化的橡胶材质，通过硫化工艺与金属主体结合，在长期高低温交变、泥水侵蚀的使用环境下也不会出现脱落、开裂问题，铰接孔的端面预留了防尘封的安装卡槽，装配后可以阻挡泥沙、灰尘进入铰接摩擦面，延长衬套与销轴的使用寿命。
