便携式100MHz双通道模拟示波器整机结构

　　这套结构围绕实验室、产线维修和现场调试中常见的台式模拟示波器展开，整机采用近似长方体的金属壳体布局，前端集中布置显示区域、调节旋钮和信号输入接口，顶部设置可翻折提手，便于在工位之间转移。设备的核心使用场景是电子电路调试、电源波形观测、传感器信号检查、通讯脉冲判断以及教学实验中的时域信号测量，因此结构设计不仅要容纳阴极射线显示组件、通道衰减板、时基电路和电源模块，还要兼顾操作人员频繁调节前面板控件时的可达性与稳定性。

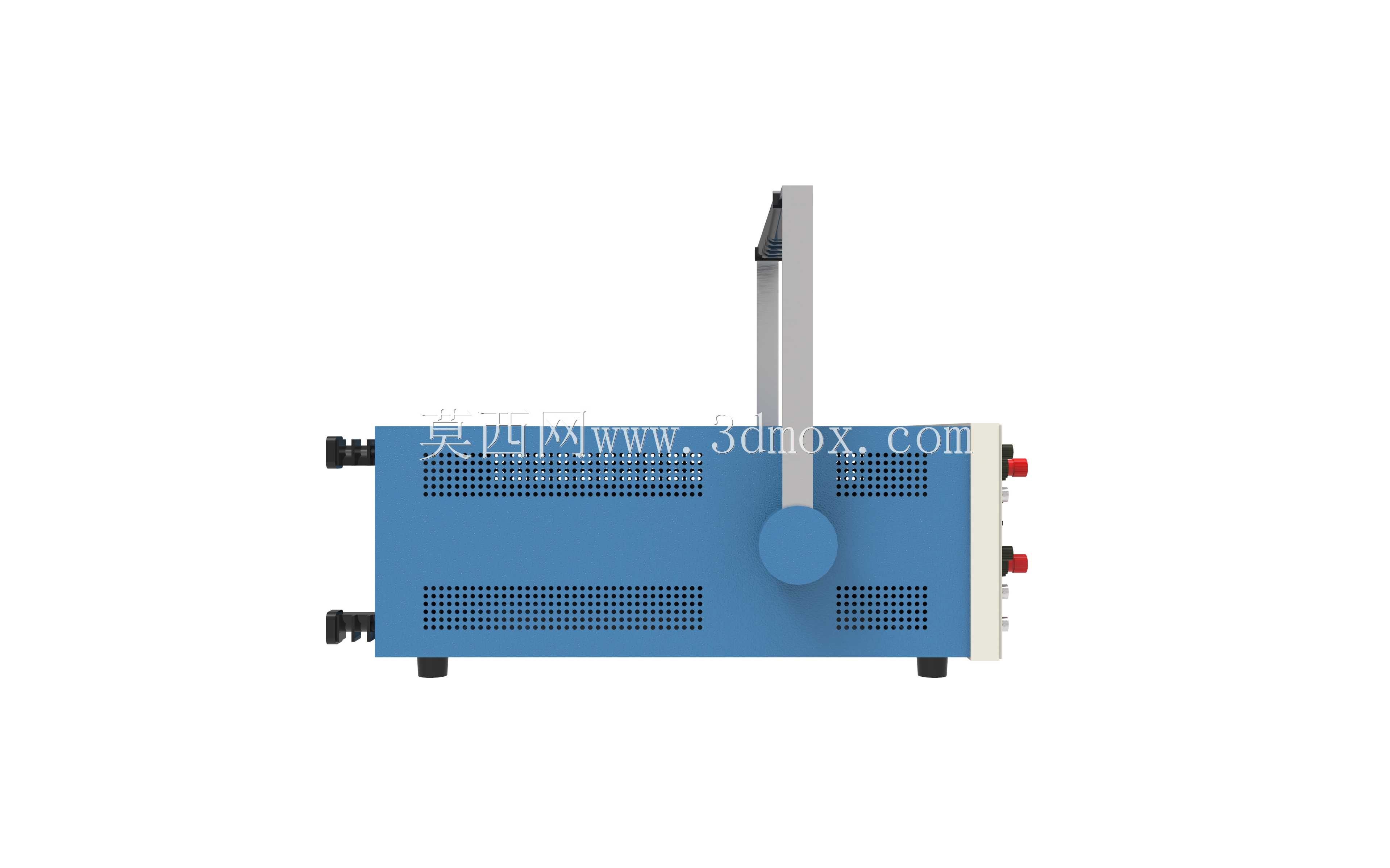

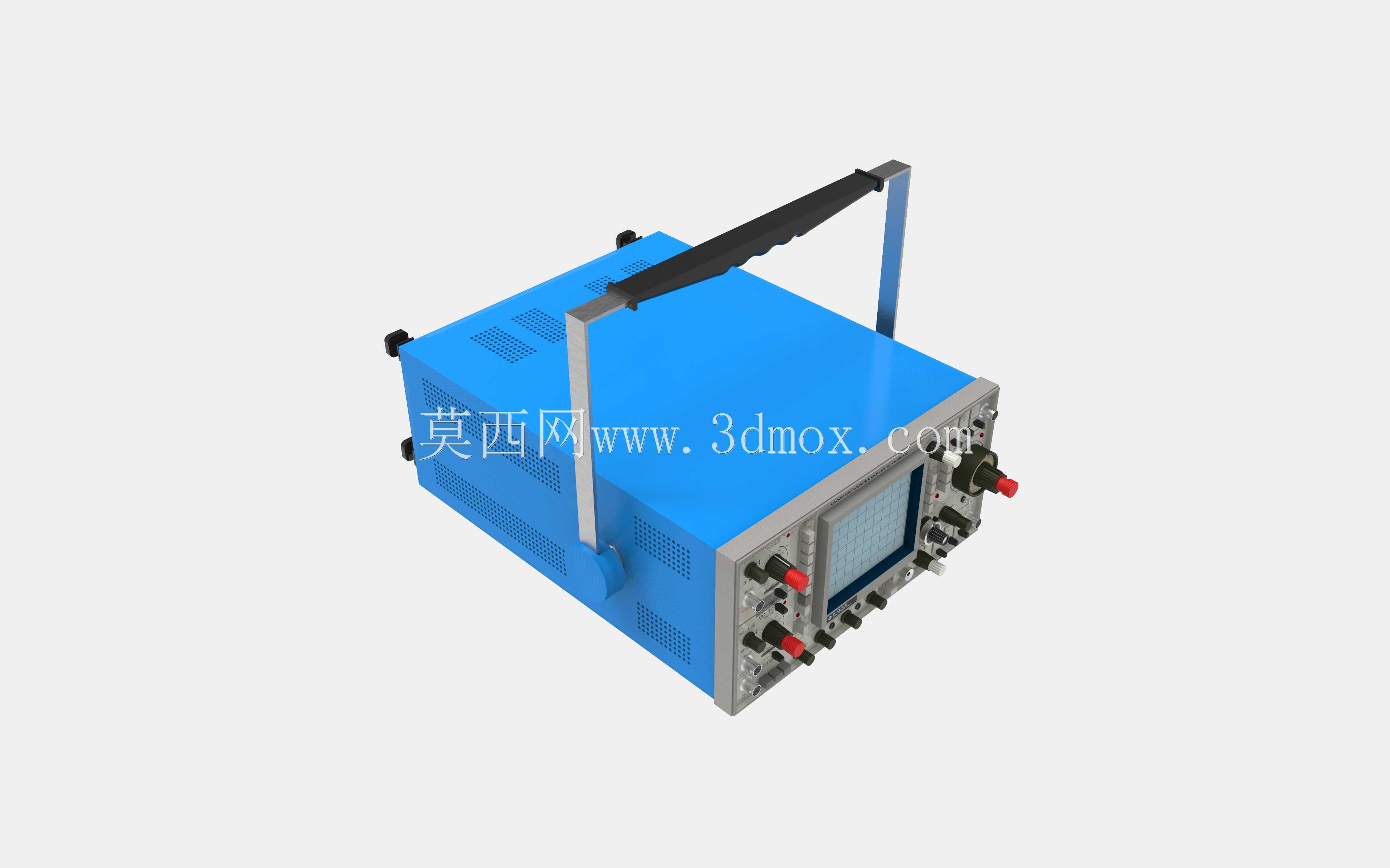

　　从外形边界看，机身宽度主要由前面板上的显示屏、两组垂直通道控制区、水平控制区和触发控制区决定；深度则需要为显像管、主板、散热风道和后部接线留出空间；高度方向包含底脚、壳体、顶部加强边以及提手立起后的额外轮廓。建模时将外壳拆分为左右侧板、上盖板、底盖、前面板和后部维护板，能够更真实地反映装配关系。蓝色侧板承担主要防护和散热功能，表面布置多组通风孔，孔位避开内部板卡安装柱和高压区域，既保证空气从侧部进入、后部或上部排出，也避免异物直接接触带电部件。

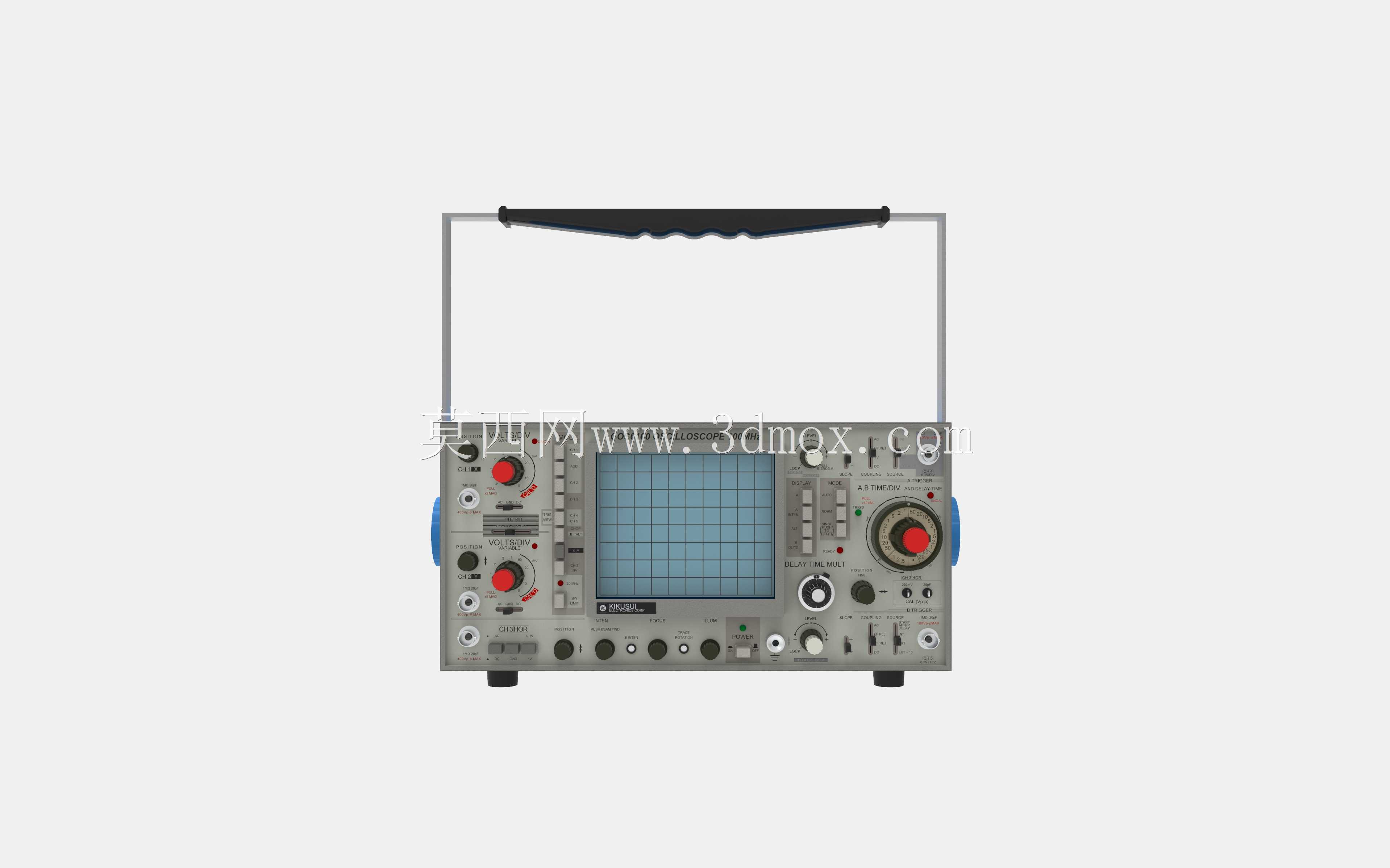

　　前面板是整机交互最密集的部分。显示屏位于面板偏左位置，周围设置刻度屏框和遮光边界，使观测区域与旋钮区形成明确分区。通道输入接口采用BNC类同轴连接结构，布置在面板下方靠近操作者的位置，探头插入后不会与高频调节旋钮发生干涉。旋钮按功能聚类：垂直灵敏度、位移、耦合方式集中在通道区，扫描速度、水平位移和触发控制布置在中部及右侧，电源开关、亮度、聚焦等常用控件放在便于单手操作的位置。各旋钮之间保留足够手指间隙，避免快速调试时误碰相邻控件。面板边缘采用折边和螺钉固定，既提高薄板刚度，也为内部元器件提供安装基准。

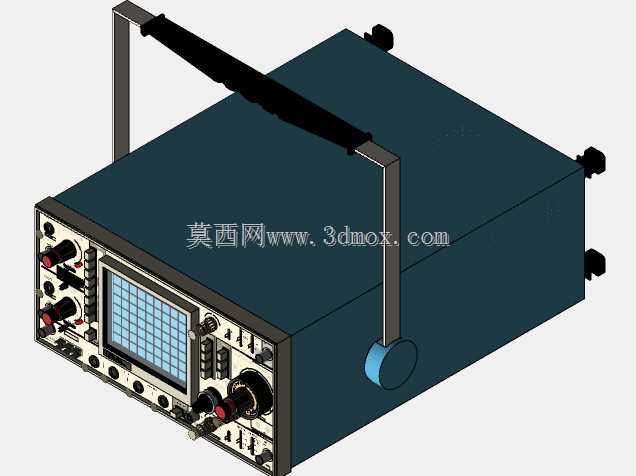

　　顶部提手是便携式仪器的重要结构特征。提手由横向握持杆和两侧金属支架组成，支架与机身侧上部的转轴座连接，可在竖立携带和放倒收纳之间切换。携带状态下，提手最高点高于机身，握持中心尽量靠近整机重心，减少单手提运时的前倾；收纳状态下，提手贴近上盖，不增加仪器叠放或靠墙放置时的干涉尺寸。转轴座需要承受整机重量和瞬时冲击，因此在模型中保留了支架宽度、转轴间距、螺钉固定面和局部加强筋的关系，而不是将提手简化为孤立杆件。

　　底部结构考虑了台式仪器的放置稳定性。四个底脚将壳体抬离桌面，形成下部通风间隙，同时减少滑动和振动传递。底脚位置靠近机身四角，投影范围覆盖整机重心，避免探头插接到前面板时造成翘动。后部区域可布置电源输入、保险丝、校准输出和通风口，模型中通过面板分区和壳体开孔体现维护逻辑。对于结构工程师而言，这类设备的建模重点不在单一零件复杂度，而在人机操作、散热、装配、防护和搬运之间的边界协调：前面板控件不能超出安全操作深度，内部器件要与金属壳体保持绝缘距离，散热孔不能削弱侧板刚度，提手翻转不能刮擦上盖，底脚和脚垫要保证桌面摩擦与水平稳定。

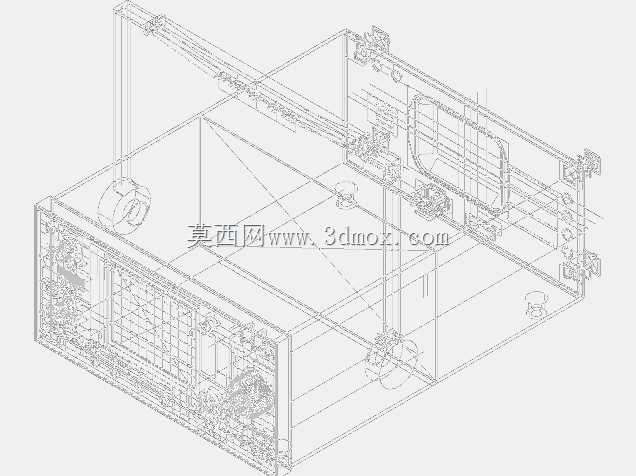

　　在三维设计过程中，可先依据前面板功能区确定机身宽度，再按显示管和主板堆叠关系确定深度，最后结合提手翻转轨迹校核高度。壳体棱边采用小倒角或折边处理，既符合钣金加工习惯，也能降低搬运时的锐边风险。侧板通风孔宜成组阵列，孔间距与板厚匹配，避免大面积开孔后产生共振。前面板文字和刻度区域可作为独立标识面处理，方便后续丝印或贴膜。整体结构还原了传统模拟示波器坚固、便携、面向频繁调试使用的工程特征，也为测试仪器外壳设计、面板布局校核和人机交互分析提供了直观参考。
