对称式双叶工程塑料合页铰链结构

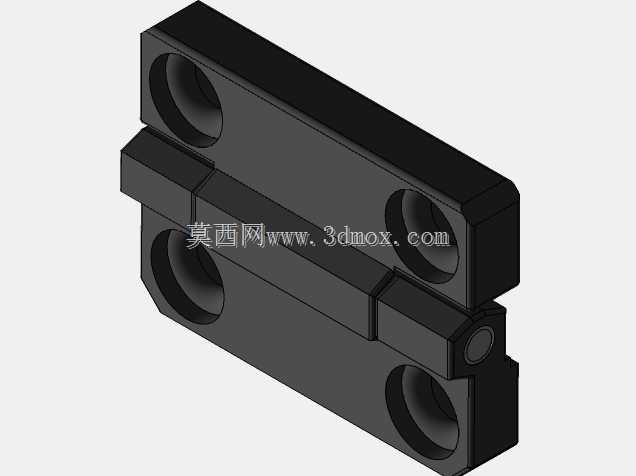

　　这款铰链采用左右对称的双安装页结构，主体为工程塑料成型件，整体呈扁平矩形布局，两页分别承担固定侧与活动侧的连接任务，中间通过沿长度方向布置的咬合式铰接轴段实现相对转动。从结构外观看，每页板上设置两个沉头安装孔，孔位沿页板对角线方向分布，沉孔深度可容纳螺钉头部，使安装后紧固件不超出页板表面，避免与相邻运动部件发生干涉。页板边缘做了倒角处理，既降低注塑成型时的应力集中，也减少装配和使用过程中的锐边磕碰风险。

　　在实际设备中，这类铰链常用于小型检修门、仪表箱盖板、通讯终端外壳、自动化设备防护挡板以及需要频繁开合的轻型面板。它的核心作用不是承受大载荷，而是在有限空间内提供稳定的回转约束，让门板绕固定轴线开启和闭合，同时限制页板之间除转动以外的错位。与金属合页相比，塑料件具有自重小、成型一致性好、耐腐蚀、无需后续表面处理等特点，适合室内电子设备、通讯工具类产品以及普通工业机柜的轻载连接场景。

　　铰接区域采用页板端部交错嵌合的形式，中间轴段与两侧页体形成连续的转动配合。设计时需要重点控制轴孔或轴销配合段的直径、配合长度以及间隙。间隙过小，注塑件受温度影响产生膨胀后容易出现转动卡滞；间隙过大，则门板在开合过程中会产生明显旷量，影响定位手感和密封效果。模型中铰接部位的壁厚明显加强，轴段外侧保留了足够的材料包覆，避免长期反复弯折后在根部出现白化或断裂。对于需要大批量生产的塑胶铰链，这类结构通常会结合材料特性评估疲劳寿命，若选用尼龙、POM或增强PP等材料，还需在筋位、圆角和拔模方向上同步优化。

　　安装边界方面，两页展开后整体占用面较为规整，适合贴装在平面门板与框架之间。四个安装孔分别落在两侧页板上，装配时可先固定一侧页板，再将门板调整至设计开合角度后固定另一侧。由于页板厚度较小，铰链安装后不会在门板与机架之间形成过大缝隙，这对外观要求较平整的箱体类产品比较有利。若门板外侧需要贴附面板或密封胶条，应在数模阶段核对页板厚度、螺钉头沉入量以及门板闭合后的贴合面，防止胶条压缩量不均。

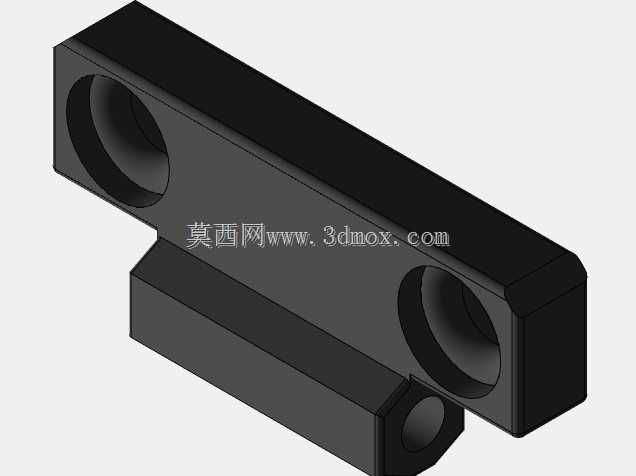

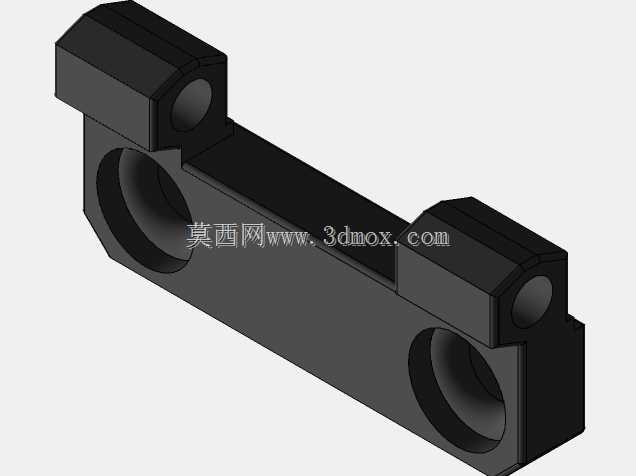

　　从建模思路看，该零件适合先建立对称基准，再完成单页板本体、沉孔、端部铰接块和中间轴段的实体造型。左右页板虽然外形近似，但在装配关系中分别对应固定件和运动件，不能简单视为完全相同件而忽略转动方向。铰接处应检查相邻实体在旋转角度范围内的最小间隙，尤其是全开和全闭两个极限位置，页板端部、轴段凸缘和安装孔周围都容易出现干涉。若后续投入模具设计，还需关注分型线位置，尽量让分型面避开轴段配合面和外观面；沉孔底部与页板背面之间要保留合理壁厚，防止注塑时出现缩痕。

　　在设备选型层面，这类铰链更适合轻载、高频、低冲击的开合机构。若门板重量较大、存在侧向拉力或户外温差剧烈的工况，则应重新校核销轴剪切、页板弯曲和安装孔拉脱强度，并考虑增加金属衬套或改用金属合页。就本结构而言，其优势在于外形简洁、安装孔位对称、占用空间小，能够直接嵌入紧凑的箱体与防护门设计中，为通讯设备外壳、小型电控盖板和塑料检修门提供可靠的铰接方案。
