抽屉盒体用U型桥式塑料提手结构

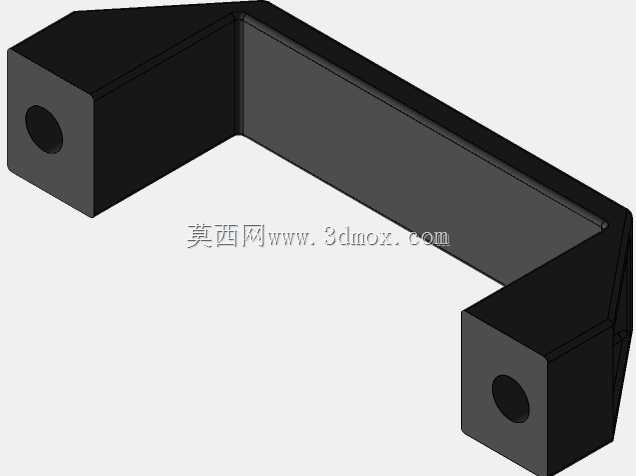

　　日常做小型储物壳体、抽屉模组、便携工具箱的结构配套时，外装提手是很容易被忽略但直接影响使用体验的零件。这款桥式塑料把手的整体构型为开口朝下的U型弯梁，两端是带同轴安装孔的方块状固定座，中间为平直的握持横梁，梁体与端座之间做斜向过渡，没有突兀的直角接缝，整体一体成型，适合注塑批量生产。

　　从实际安装边界来看，两个端座的底面为贴合安装面，贴靠在抽屉面板、塑料盒侧壁或者便携机箱的外侧壁上；端座中心的通孔为沉孔或直孔，供螺丝从外侧穿入、锁紧到壁面预埋的螺母柱或者钣金攻丝孔里。安装完成后，握持横梁和壁面之间留出足够的手指穿握空间，成年人四指可以自然搭在梁下侧，提拉时受力方向沿梁的长度法向传递，两端固定座把拉力分散到两侧的安装点位，不会在壁面局部形成单点撕扯。

　　设计这类把手时首先要核算的是握持跨度。横梁长度要匹配常见储物盒、抽屉面板的宽度区间，跨距过小手指塞不进去，跨距过大则梁体在满载提拉时会产生明显下挠，长期反复受力容易在过渡圆角处萌生裂纹。这款结构把横梁截面做成长方形厚壁条，截面高度方向顺着提拉受力方向布置，用较小的材料用量获得足够的抗弯模量；端座方块的体积明显大于梁截面，既给安装孔留出足够的壁厚包围，避免螺丝锁紧时塑料柱开裂，也让端座和壁面的接触面积更大，压紧后压强更低，薄壁塑料盒壁不会被压出凹痕。

　　过渡区域的斜切面是造型和受力兼顾的处理：如果梁和端座直接直角相接，拐角内侧会形成严重的应力集中，注塑时此处还容易因为壁厚突变产生缩痕；斜向过渡把壁厚变化放缓，熔体充模流程顺畅，冷却后内应力小，受拉时载荷沿着斜面平滑扩散到端座，疲劳寿命明显提升。端座上的安装孔轴线垂直于安装壁面，孔位到端座外缘、到梁根部都留了充足边距，锁螺丝时周边材料有足够的支撑余量。

　　应用场景上，这类塑料提手大量用在桌面收纳抽屉、电子产品塑料外壳、便携检测仪器箱、文具收纳盒、小型6S管理物料盒上。相比金属折弯把手，塑料件自重轻、成型后表面哑光不冰手，颜色可以和盒体原料统一配色，不需要后续喷涂电镀；和那种粘接的小型拉手相比，桥式结构的握持行程更长，抽拉抽屉时手腕角度自然，搬运整盒物料时可以整只手发力，不会出现两指捏着小拉手勒手的问题。

　　建模过程中需要重点把控几处细节：一是两端安装孔的同轴度以及孔位相对于梁体的对称度，保证左右螺丝锁紧后把手不歪斜；二是所有外露棱边都要倒圆角，尤其是横梁下侧手指贴合的位置，圆角半径要足够大，握持时没有割手感；三是整体壁厚尽量保持均匀，梁内部可以根据承重需求做中空减重或者保留实心，端座内部要避免胶位堆积过厚导致注塑缩水；四是端座贴合面可以做浅凹槽或者加筋，安装后和壁面贴合更稳，提拉时不会出现端座翘动。

　　在整机装配协调时，要提前校核把手抬起后和周边零件的间隙：抽屉闭合状态下横梁不能顶到柜体内部的其他构件，多台箱体堆叠时上方箱体的底面也不能压在把手横梁上，以免长期受压变形。如果用于承重较大的工具箱，可以在不变更外形的前提下适当加大梁截面壁厚、选用强度更高的工程塑料，两端安装孔也可以镶嵌金属衬套，彻底解决螺丝锁紧时塑料孔蠕变松脱的隐患。整个零件结构简洁，没有复杂侧抽特征，模具开模方向沿安装孔轴线方向即可，量产经济性很好，是储物类壳体外设里非常实用的配套握持构件。
