通讯设备面板锁紧夹持固定块结构

　　这款面板夹持锁紧件主要面向通讯机柜、终端面板、嵌入式设备安装场景，在6英寸规格通讯面板的装配工序里承担快速对位、压紧锁固的作用，日常运维中不需要额外定制专用工装，就能完成面板与机架安装位的贴合固定。从实际装配逻辑来看，这类夹块常布置在面板侧边的安装点位，成对或者按点位均布使用，当面板推入机架预留槽位后，夹块的卡位结构先勾住机架侧的安装边，旋动端部的六角锁紧件，就能带动夹块的压紧面逐步贴紧面板背面，把面板和机架边框牢牢压合在一起，既避免面板运行中出现窜动、异响，也能抵消设备运输过程中的振动冲击，防止连接松脱。

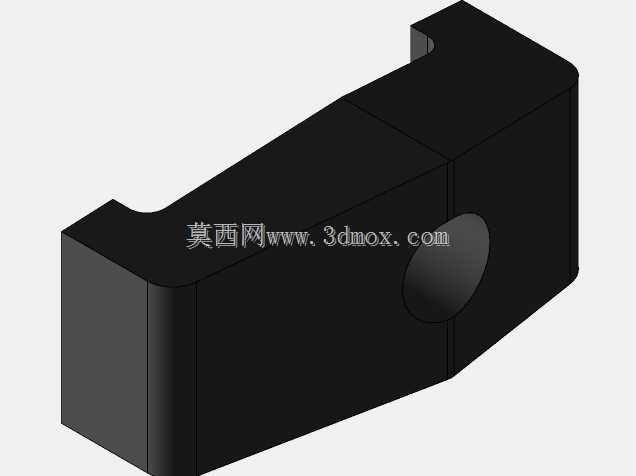

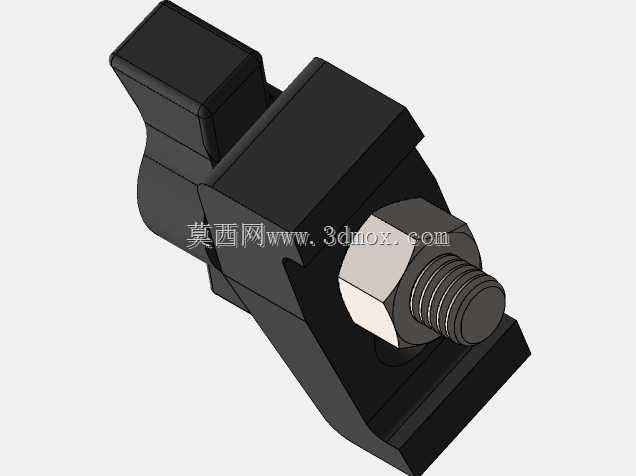

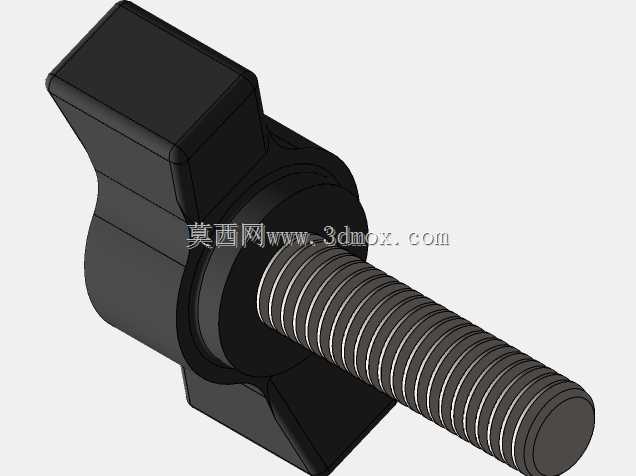

　　建模过程中先从夹块的主体受力基座入手，基座采用弯折式承力结构，一侧伸出带卡位勾的悬臂，另一侧加工出供锁紧螺栓穿过的同轴通孔，基座的底面做了贴合安装面的平整支撑边，压紧接触面预留了细微的防滑压纹区域，锁紧时不会和面板表面发生相对滑移。配套的锁紧组件包含标准外六角螺栓、六角厚螺母，螺栓的螺纹段长度经过匹配，旋紧行程刚好覆盖面板与机架边框的常规厚度公差区间，不会出现旋到尽头仍压不紧、或者螺纹旋入量不足的问题。夹块的所有棱边都做了小半径倒角，安装时操作人员徒手对位也不会被锐边划伤，悬臂卡位部分做了加厚处理，反复拆装多次也不会出现悬臂断裂、塑性变形的问题。

　　从安装边界尺寸来看，夹块整体占用的侧边空间很小，不需要在面板上开大尺寸避让孔，仅需要在对应位置预留标准螺栓过孔即可，夹块的工作厚度适配通讯行业通用的面板安装边厚度，常规1.5mm到3mm厚的钣金机架边框都能可靠夹持。设计时特意把夹块的主体受力截面做了等强度优化，在螺栓压紧的受力路径上增加了局部加强筋，非受力区域做了适度的壁厚减薄，既保证锁紧时夹块不会发生弯折变形，也控制了单个零件的整体重量，大批量装配到通讯机柜上时不会给整机带来额外的负重负担。

　　在实际产线装配场景里，这类夹块的优势十分明显：传统面板固定往往需要在机架和面板上分别攻丝，用多颗螺丝逐一锁付，对位耗时久，后期拆下面板检修时还要逐个拧下螺丝，小螺丝很容易掉落进设备内部引发短路风险；改用这款夹持块之后，只需要预先把夹块套在螺栓上，面板对位后从外侧旋紧螺母即可完成固定，拆装效率提升明显，也不需要在机架内侧预留操作空间，针对盲装位的面板安装适配性极强。夹块的黑色主体一般采用高强度工程塑料或者压铸碳钢做表面喷塑处理，绝缘性能满足通讯设备的安规要求，同时具备不错的耐锈蚀能力，在机房多尘、温湿度波动的环境下长期使用也不会出现卡滞、锈死的情况。建模时所有配合面都预留了合理的装配间隙，螺栓和夹块通孔之间保留了微量活动余量，允许安装时夹块自动微调压紧角度，即使面板和机架的安装孔位存在小范围的公差偏差，也能正常完成锁紧，不会出现孔位不对、装不上的问题。端部的螺母采用标准六角外形，使用普通开口扳手或者套筒就能快速施加锁紧扭矩，不需要特殊定制工具，现场运维人员随身携带的常规工具就能完成拆装作业，非常适合通讯基站、机柜设备的批量部署与后期维护场景。
