钣金折弯式金属握持拉手结构

项目分类:通用五金配件 发布时间:2022-05-30 ID:640167
  • 钣金折弯式金属握持拉手结构
  • 钣金折弯式金属握持拉手结构
  • 钣金折弯式金属握持拉手结构

  该金属手柄属于小型钣金握持组件,整体由薄板经轮廓裁切、折弯成型后构成,适用于设备检修门、小型机箱侧板、工具柜门以及需要人工开合操作的轻型防护面板。构件在使用时承担手指提拉、推移和开合施力的作用,同时通过板件上预留的多个安装孔与被安装面形成固定连接,能够在频繁握持、侧向推拉和轻微载荷条件下保持稳定。

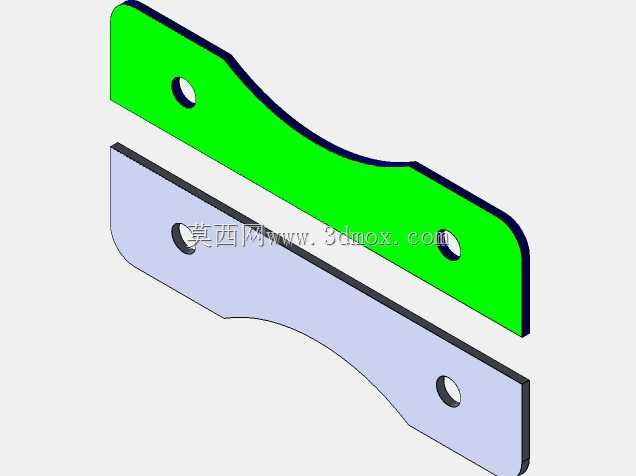

  从结构形态看,手柄主体并非独立圆棒式握把,而是利用一片金属板料直接成型。板件外缘按照握持区域和安装区域的边界进行曲线裁切,两端及中部布置通孔,用于穿入螺钉或铆钉完成装配。中部通过纵向折弯形成凸起的握持梁,折弯后两侧板面贴合或靠近安装基面,中间隆起部分为手指提供抓握空间。这种成型方式减少了焊接、拼合和额外衬垫,零件数量少,加工路径短,适合批量冲压或激光切割后折弯生产。

  设计思路上,轮廓曲线并非单纯装饰,而是兼顾受力路径与避让需求。板件两端较宽,能够分散螺钉连接点的局部应力;靠近握持梁的位置采用过渡圆弧,避免折弯后出现应力集中;外缘的不规则曲线可绕开机箱边框、门板折边或相邻零部件,使手柄在有限安装面上仍能保留足够的手指进入间隙。中部折弯筋同时起到加强作用,薄板在折弯方向上的抗弯刚度明显提高,握持时不易出现明显塌陷或弹性晃动。

  安装边界主要由板件外轮廓、孔位分布和折弯高度决定。建模时需要重点控制安装孔相对折弯线的位置,孔中心距边缘应保留足够的螺钉承压宽度,避免装配时板边撕裂或螺钉头压覆不足。折弯圆角半径与板厚相匹配,过小的内弯半径会导致外侧拉伸开裂,过大则会使握持梁成型不清晰、贴合面定位不准。手柄背面与安装面之间的间隙决定手指可进入深度,间隙过小会造成握持不便,间隙过大则会在提拉时增加杠杆弯矩,对连接点不利。

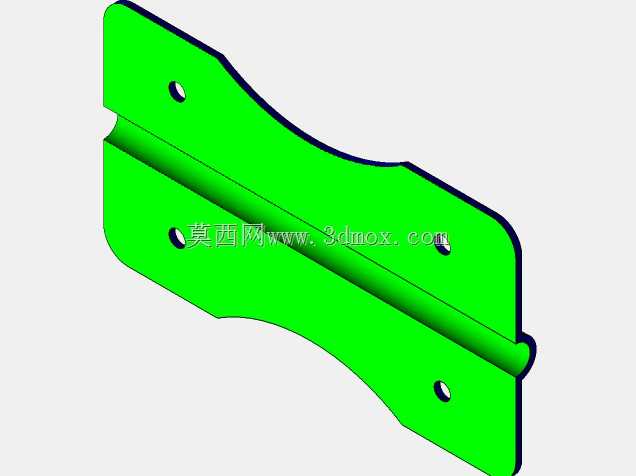

  在实际设备应用中,这类手柄常见于需要经常开启的轻型金属门、可拆卸护罩、电气控制箱侧板和小型工作台挡板。安装时可根据门板厚度选择螺钉、铆钉或点焊辅助固定;若用于外观要求较高的产品,可在成型后进行喷塑、阳极氧化或镀铬处理,以提高耐摩擦和耐腐蚀性能。模型中绿色实体区域清晰表达了钣金外形、折弯方向和孔位关系,结构工程师可据此展开料厚确认、展开尺寸校核、安装孔配作以及与门板总成的干涉检查。

  从受力角度看,手柄载荷主要沿提拉方向传递,手指作用在中部折弯梁上,力再通过两侧连续板面向各安装孔扩散。由于成型件没有复杂装配间隙,整体刚性较好,但在轻量化薄板条件下,连接孔位置和折弯尺寸仍是可靠性关键。若应用场景中存在较大拉拽载荷,可适当增加板厚、扩大孔端边距,或在安装面背面增加补强垫片;若仅用于低频开合的轻薄面板,则现有结构能够以较低材料消耗满足握持和定位需求。
