带风扇安装孔防风雨百叶窗结构

　　在户外气象监测站点、野外通讯机柜、室外电控箱体以及需要自然通风又要阻挡雨水侵入的设备舱体上，通风口的处理一直是结构设计里容易被忽视却直接影响整机可靠性的环节。这套百叶窗总成正是围绕这类工况展开：外侧需要直面降雨、扬尘和侧向阵风，内侧则对接散热风扇或自然通风通道，核心目标是在保证空气流通截面积的前提下，把雨水、飞溅水滴和大颗粒沙尘挡在舱外。

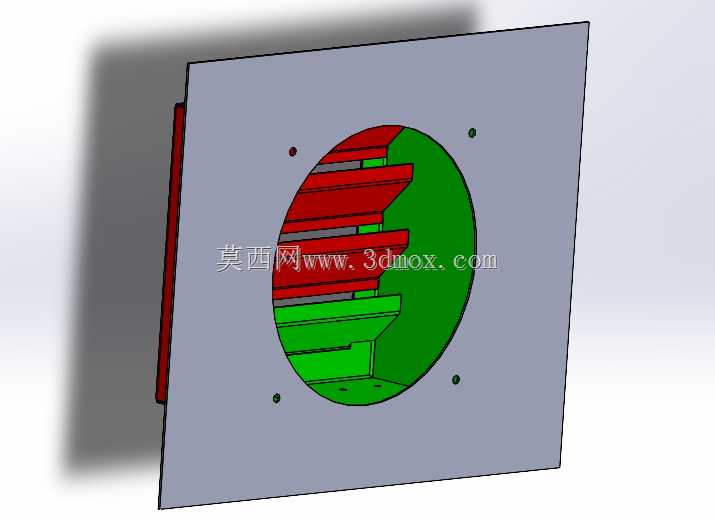

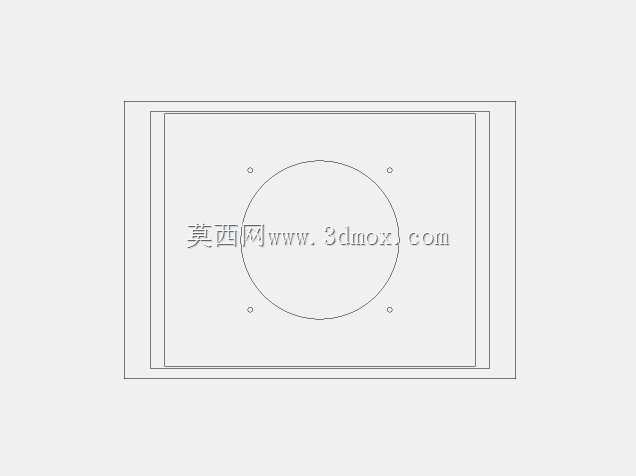

　　从结构组成上看，总成分为外侧安装法兰板、内部多层导流叶片以及后侧风扇对接区域三部分。外侧法兰板采用整块平板钣金形式，板面开出圆形通风窗口，窗口四周均匀布置四个安装孔，用于将整个百叶窗组件固定在机柜壁板或设备外壳上。这种方形法兰加圆形风口的组合，一方面让外轮廓与常见的方形箱体壁面贴合紧密，安装时只需在壁板上开出对应圆孔并配钻四个固定孔即可，加工门槛低；另一方面圆形窗口与轴流风扇的外轮廓相匹配，风扇送出的气流可以均匀铺满整个通流截面，避免方形拐角处出现气流死区。

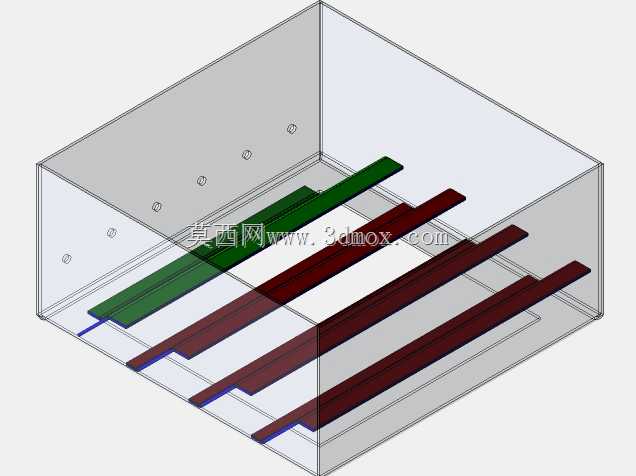

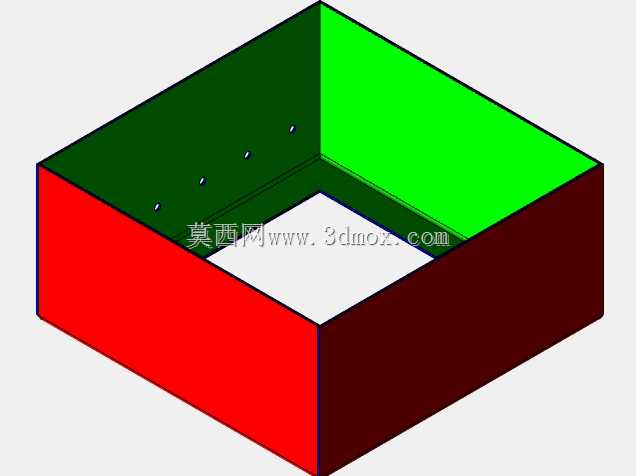

　　叶片部分采用上下交错的多层斜向布置，图中以红绿两色区分不同层的导流件。上层叶片向下倾斜，下层叶片向上折返，气流在穿过窗口时需要沿叶片间隙走折线通道，而雨滴在惯性和重力作用下撞击到叶片表面后，会沿叶片斜面流向两侧或底部的排水结构，无法直接沿直线进入舱内。这种迷宫式流道不需要额外加装电动执行件，也不依赖滤材，依靠纯几何结构就实现了防风雨功能，长期在户外使用不存在滤芯堵塞、电机失效的问题，维护量极低。叶片与法兰板之间采用折弯加紧固的方式连接，整体刚性好，在阵风冲击下不会产生明显振动或异响。

　　设计过程中首先要确定的是通风窗口的直径，该尺寸直接决定有效通风面积。选型时需要匹配内侧散热风扇的风量：风扇外径略小于窗口内径，保证风扇叶尖扫过的区域完全落在通流范围内，同时叶片之间的间隙总和要大于风扇迎风面积，避免百叶窗本身成为风阻瓶颈，造成散热风量衰减。其次是叶片的倾角和重叠量，倾角过小挡雨效果差，雨水容易在风压作用下被吹进内侧；倾角过大则会显著增加气流阻力，还会抬高整体厚度。工程上通常把叶片倾斜角度控制在既能让水滴靠重力顺利滑落、又不会过度遮挡气流的区间，并保证上下层叶片在垂直视线方向上完全重叠，从外侧任何水平角度都无法直接看穿到舱内。

　　安装边界方面，法兰板的外轮廓尺寸要留出足够的密封面，安装时在法兰与箱体壁板之间加装橡胶密封垫或打密封胶，阻断接缝处的渗水路径。四个安装孔的位置分布在圆形窗口对角外侧，孔位间距与常用的风机安装孔系兼容，既可以从外侧用螺钉把百叶窗压在壁板上，也可以反过来作为风扇的安装支架，让风扇直接固定在百叶窗内侧，减少一套独立的风机安装板。组件整体厚度控制在较薄的范围内，不会在箱体外侧突出过多，既降低了运输安装过程中被磕碰变形的风险，也让设备整体外观更规整。

　　在实际应用中，这类百叶窗常见于气象观测站的通风防护罩、户外通讯基站机柜、光伏逆变器舱以及工业控制柜的散热风口。气象场景下对气流的自然流通要求尤其高，传感器需要真实感知外界环境温度，百叶窗在阻挡阳光直射和雨水的同时，必须让空气自由穿过，避免舱内热量积聚造成测温偏差；通讯机柜场景则更关注与散热风扇的配合，在雨季保证排风顺畅的同时不让雨水滴落到内部电气元件上。建模时需要分别建立法兰板、各层叶片、紧固件以及对接风扇的装配关系，重点核对叶片之间的间隙、安装孔的同轴度以及法兰密封面的平面度，确保钣金折弯后各层叶片不发生干涉，装配后流道尺寸与设计值一致。
